The TPS2065D 配電開關系列適用于大電容式 USB 等應用 可能會遇到負載和短路。該設備可以連續輸送高達 1 A 輸出電流。

TPS2065D 限制 當輸出負載時，通過在恒流模式下運行，將輸出電流降低到安全水平 超過當前限制閾值。這在所有 條件。快速過載響應時間減輕了 5V 主電源的負擔，以提供 輸出短路時的調節功率。電源開關的上升和下降時間被控制為 最大限度地減少導通和關斷期間的電流浪涌。
*附件：tps2065d.pdf

特性

• 單電源開關系列
• 額定電流 1 A
• ±20% 精度、固定、恒流限制
• 快速過流響應： 2 μs
• 抗毛刺故障報告
• 輸出放電
• 反向電流阻斷
• 內置軟啟動
• 環境溫度范圍：–40°C 至 85°C
• UL 認證和 CB 文件編號E169910

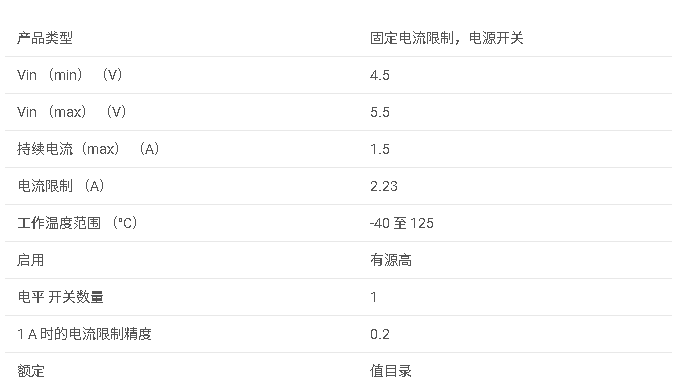

參數

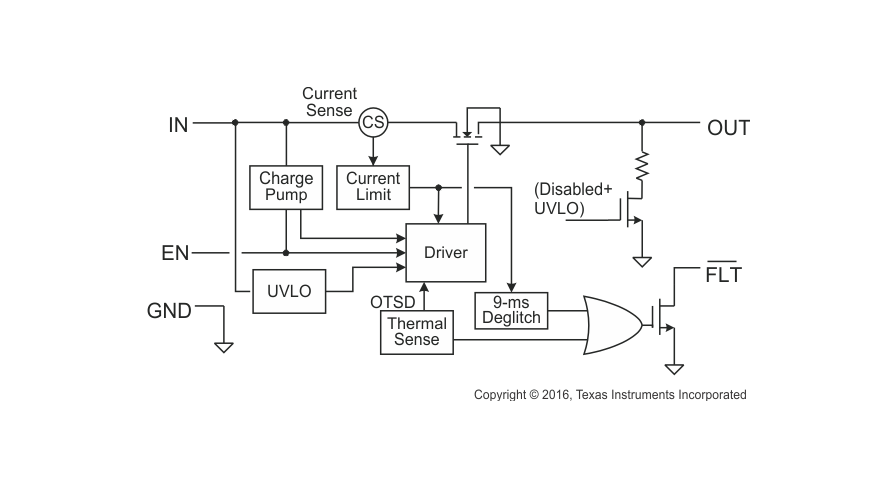

方框圖

1. 產品概述

TPS2065D 是一款電流限制型功率分配開關，設計用于 USB 端口、筆記本電腦、高清數字電視、機頂盒等需要短路保護和重負載管理的應用。該器件能提供高達 1A 的連續負載電流，并在輸出負載超過電流限制閾值時，通過恒定電流模式限制輸出電流，從而保護電路。

2. 關鍵特性

• ?單功率開關家族?：提供 1A 的額定電流。
• ?**±20% 準確固定電流限制**?：確保在各種條件下提供可預測的故障電流。
• ?快速過流響應?：響應時間僅為 2μs。
• ?去抖動故障報告?：避免啟動和瞬態期間的誤報告。
• ?輸出放電功能?：在禁用或欠壓鎖定時，通過內部下拉電阻快速放電輸出電容。
• ?反向電流阻斷?：在禁用狀態下防止電流從輸出流向輸入。
• ?內置軟啟動?：減少啟動時的電流浪涌。
• ?寬工作溫度范圍?：-40°C 至 85°C。

3. 功能描述

• ? 欠壓鎖定（UVLO） ?：在輸入電壓達到 UVLO 開啟閾值之前，禁用功率開關，防止因大電流浪涌導致的輸入電壓下降引起的不必要的開關循環。
• ? 使能輸入（EN） ?：控制功率開關、電荷泵、驅動器等電路。禁用時，供電電流降至小于 1μA，并立即清除活動故障指示。
• ?內部電荷泵?：為 N 溝道 MOSFET 提供必要的柵極驅動電壓，并控制輸出電壓的上升和下降時間，以減少輸入電源上的大電流和電壓浪涌。
• ?電流限制?：在過載條件下，將輸出電流限制在靜態 I_OS 水平，防止損壞。
• ?故障（FLT）輸出?：在過載或過溫條件下，輸出低電平信號。具有 9ms 的去抖動功能，避免誤報。

4. 應用場景

• USB 端口和集線器
• 筆記本電腦和臺式電腦
• 高清數字電視
• 機頂盒
• 短路保護應用

5. 電氣特性

• 提供了詳細的電氣特性參數，包括開關導通電阻、電流限制、供電電流、反向泄漏電流、輸出放電電阻等。
• 列出了不同溫度條件下的電氣特性數據。

6. 典型應用電路

• 提供了典型應用電路圖，展示了如何連接 TPS2065D 到電源總線和負載。
• 強調了輸入和輸出電容的選擇和布局要求，以優化性能。

7. 布局指南

• 推薦在 IN 和 GND 引腳附近放置 100nF 旁路電容，并使用低電感跡線連接。
• 推薦在 OUT 和 GND 引腳附近放置至少 10μF 低 ESR 陶瓷電容。
• 熱墊應直接連接到 PCB 接地平面，以提高熱傳導效率。

8. 文檔與支持

• 提供了數據手冊、應用指南等相關文檔。
• 用戶可以通過 TI 的支持論壇和社區資源獲取更多的應用支持和文檔更新通知。
