TPS20xxE 配電開關系列適用于可能遇到高電容負載和短路的應用，例如 USB。該系列為需要 1.5A 或 2A 負載的應用提供固定的限流閾值，可在不同封裝中選擇高或低使能極化。

當輸出負載超過電流限制閾值時，TPS20xxE 系列通過在恒定電流模式下運行，將輸出電流限制在安全水平。這在所有條件下都提供了可預測的故障電流。快速過載響應時間減輕了 2.7V – 5.5V 電源的負擔，以便在輸出短路時提供穩壓電源。電源開關的上升和下降時間受到控制，以最大限度地減少導通和關斷期間的電流浪涌。
*附件：tps2069e.pdf

特性

• 單個電源開關系列
• 與現有 TI 開關產品組合引腳對引腳
• 額定電流為 1.5A 和 2A
• 支持 3.3V 和 5V 電源軌
• ±20% 精度、固定、恒流限制
• 快速過流響應：2μs
• 抗毛刺故障報告
• 輸出放電
• 反向電流阻斷
• 內置軟啟動
• 環境溫度范圍：–40°C 至 85°C
• UL 認證和 CB 文件編號E169910

參數

方框圖

一、產品概述

• ?產品名稱?: TPSE
• ?制造商?: Texas Instruments (TI)
• ?產品類型?: 電流限制型電源分配開關
• ?主要功能?: 為.A負載電流應用提供短路保護、過流保護、過溫保護等功能，支持3.3V和V電源軌。

二、關鍵特性

• ?電流限制?: ±%準確的固定電流限制。
• ?快速響應?: 過流響應時間為μs。
• ?去抖動故障報告?: 通過8ms的去抖動周期避免誤報。
• ?輸出放電?: 在設備禁用或欠壓鎖定時，通過Ω（典型值）電阻放電。
• ?反向電流阻斷?: 當設備禁用時，自動阻斷反向電流。
• ?軟啟動?: 內置軟啟動功能，減少啟動時的電流沖擊。
• ?工作溫度范圍?: -°C至5°C。
• ?安全認證?: UL Listed和CB-File No. E。

三、電氣特性

• ?輸入電壓范圍?: .V至5.5V
• ?使能輸入?: 邏輯高電平使能，兼容TTL和CMOS邏輯電平。
• ? 靜態導通電阻 (RDS(ON)) ?:
  • V、3.3V或.V操作時，RDS(ON)為mΩ（TJ = °C），0mΩ至5mΩ（-°C ≤ TJ ≤ 5°C）
• ?上升和下降時間?:
  • VIN = .V，CL = μF，RL = Ω，TJ = 5°C時，上升時間為.ms至1.5ms，下降時間為.5ms至.ms
• ? 短路輸出電流 (IOS) ?:
  • VIN = V，TJ = 5°C時，IOS為.1A至.5A
  • VIN = V，-°C ≤ TJ ≤ 5°C時，IOS為.A至2.A

四、封裝選項

• ? DBV (SOT-, 5引腳) ?: .0mm × 1.mm
• ? DGN (HVSSOP, 8引腳) ?: .0mm × 3.mm，帶有PowerPAD?
• ? DGK (VSSOP, 引腳) ?: 3.mm × .0mm

五、應用

• ?典型應用?: PC、筆記本、游戲設備、電視、連接外設、打印機、數據中心和企業計算設備等。
• ?特殊應用?: 適用于需要高可靠性短路保護的場景，如USB接口。

六、設計指南

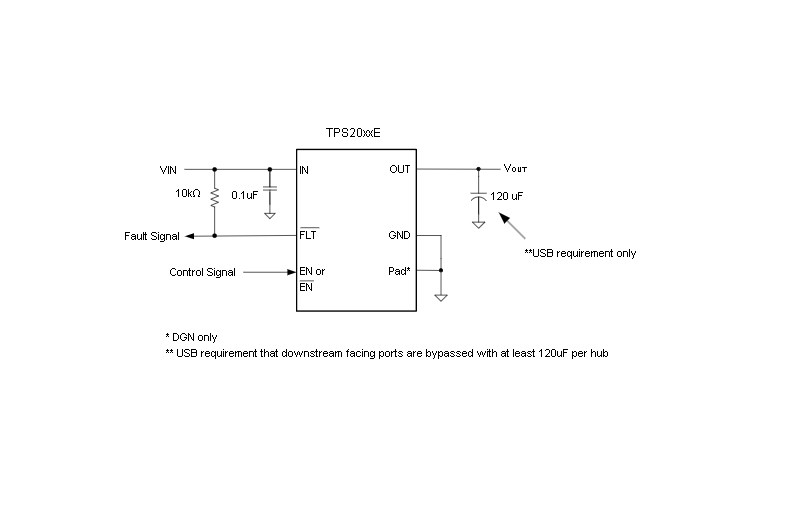

• ?輸入和輸出電容?: 推薦在IN和GND引腳附近放置0.1μF或更大的陶瓷旁路電容，OUT和GND引腳附近放置至少μF的低ESR陶瓷電容。
• ?布局建議?:
  • PowerPAD必須直接連接到PCB地平面，以提高熱性能。
  • 旁路電容應盡可能靠近IC放置，并使用低電感跡線連接。

七、文檔與支持

• ?數據手冊?: 提供詳細的技術規格、電氣特性、應用曲線等信息。
• ?應用指南?: 幫助用戶理解和實現TPSE在各種應用場景中的最佳實踐。
• ?支持資源?: TI的E2E?支持論壇提供快速、經驗證的設計幫助。
