TPS2001D 配電開關適用于可能遇到重電容負載和短路的應用，例如 USB。

當輸出負載超過電流限制閾值時，TPS2001D通過在恒定電流模式下工作，將輸出電流限制在安全水平。這在所有條件下都提供了可預測的故障電流。快速過載響應時間減輕了 5V 主電源的負擔，以便在輸出短路時提供穩壓電源。電源開關的上升和下降時間受到控制，以最大限度地減少導通和關斷期間的電流浪涌。
*附件：tps2001d.pdf

特性

• 單電源開關系列
• 額定電流 2 A
• ±20% 精度、固定、恒流限制
• 快速過流響應： 2 μs
• 抗毛刺故障報告
• 輸出放電
• 反向電流阻斷
• 內置軟啟動
• 環境溫度范圍：–40°C 至 85°C
• UL 認證和 CB 文件編號E169910

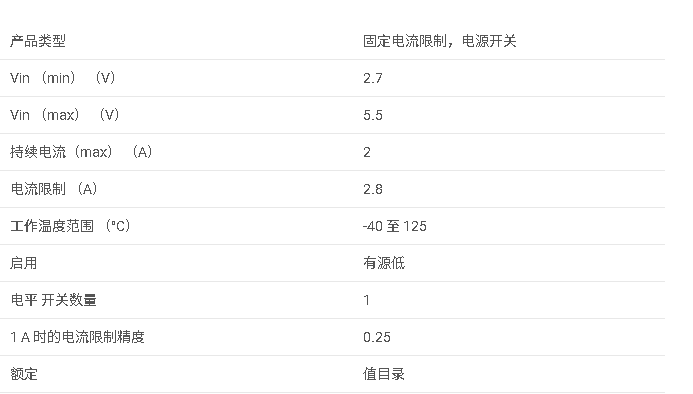

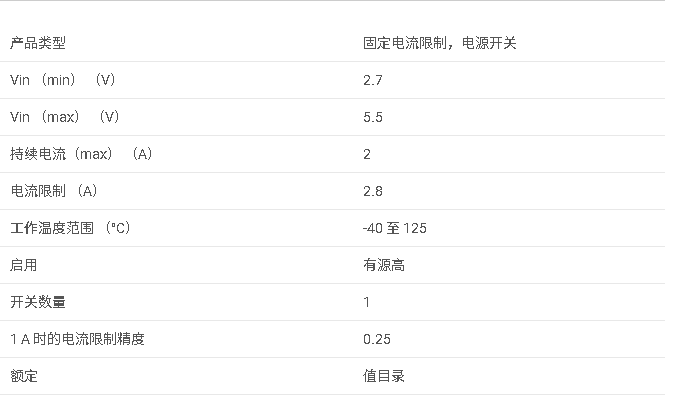

參數

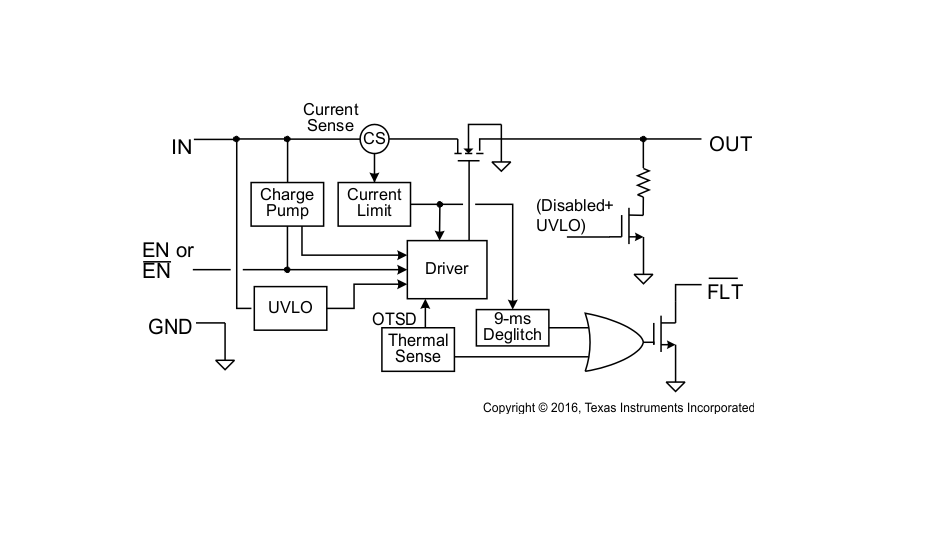

方框圖

1. 產品概述

TPS2001D 是一款電流限制型電源分配開關，適用于需要提供恒定電流限制的應用場景，如 USB 端口和集線器、筆記本電腦、臺式電腦、高清數字電視以及機頂盒等。

2. 關鍵特性

• ?單電源開關家族?：提供 2A 的額定電流。
• ?恒定電流限制?：±20% 準確的固定電流限制，快速過流響應時間為 2μs。
• ?故障報告?：具有去抖動故障報告功能。
• ?輸出放電?：支持輸出放電功能。
• ?反向電流阻斷?：當禁用時，可阻斷反向電流。
• ?內置軟啟動?：減少啟動時的電流沖擊。
• ?工作溫度范圍?：-40°C 至 85°C。
• ?安全認證?：通過 UL 列表認證和 CB 文件編號 E169910。

3. 功能描述

• ?過流保護?：當輸出負載超過電流限制閾值時，設備將進入恒定電流模式，限制輸出電流以保護電路。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于欠壓鎖定閾值時，將禁用電源開關，防止在低電壓條件下工作。
• ?使能控制?：通過使能引腳（EN）控制電源開關的開啟和關閉，兼容 TTL 和 CMOS 邏輯電平。
• ?內部電荷泵?：為 N 溝道 MOSFET 提供所需的柵極驅動電壓，確保開關的正常工作。
• ? 故障指示（FLT） ?：在過流或過溫條件下，F(xiàn)LT 引腳將輸出低電平信號。

4. 封裝與尺寸

• 提供 VSSOP（8 引腳）和 SOT-23（5 引腳）兩種封裝選項，尺寸分別為 3.00mm × 3.00mm 和 2.90mm × 1.60mm。

5. 電氣特性

• 詳細列出了包括功率開關導通電阻（R DS(on)）、電流限制閾值（I OS）、供電電流（I SD 和 I SE）、漏電流（I lkg 和 I REV）、輸出放電電阻（R PD）等在內的電氣特性參數。
• 提供了不同溫度條件下的電氣特性數據，有助于在不同應用環境中進行選擇和設計。

6. 應用信息

• 提供了典型應用電路示例，包括輸入和輸出電容的選擇、布局建議等，以幫助用戶快速實現設計。
• 強調了在設計過程中需要考慮的因素，如輸入和輸出電容的優化、布局布線的要求等，以確保設備的最佳性能。

7. 布局指南

• 提供了詳細的 PCB 布局建議，包括輸入和輸出電容的放置位置、走線長度和寬度的要求、熱墊的連接方式等，以減小電磁干擾和熱阻，提高設備的可靠性和穩定性。

8. 文檔與支持

• 提供了數據手冊、應用指南等相關文檔，支持用戶在設計過程中獲取必要的技術信息和幫助。
• 用戶可以通過 TI 的支持論壇和社區資源獲取更多的應用支持和文檔更新通知。
