TPS20xxE 配電開關系列適用于可能遇到高電容負載和短路的應用，例如 USB。該系列為需要 1.5A 或 2A 負載的應用提供固定的限流閾值，可在不同封裝中選擇高或低使能極化。

當輸出負載超過電流限制閾值時，TPS20xxE 系列通過在恒定電流模式下運行，將輸出電流限制在安全水平。這在所有條件下都提供了可預測的故障電流。快速過載響應時間減輕了 2.7V – 5.5V 電源的負擔，以便在輸出短路時提供穩壓電源。電源開關的上升和下降時間受到控制，以最大限度地減少導通和關斷期間的電流浪涌。
*附件：tps2000e.pdf

特性

• 單個電源開關系列
• 與現有 TI 開關產品組合引腳對引腳
• 額定電流為 1.5A 和 2A
• 支持 3.3V 和 5V 電源軌
• ±20% 精度、固定、恒流限制
• 快速過流響應：2μs
• 抗毛刺故障報告
• 輸出放電
• 反向電流阻斷
• 內置軟啟動
• 環境溫度范圍：–40°C 至 85°C
• UL 認證和 CB 文件編號E169910

參數

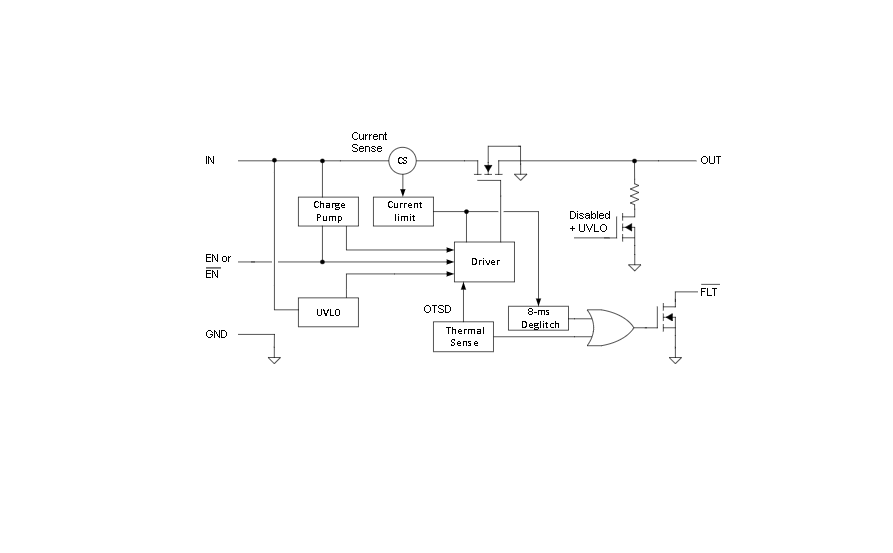

方框圖

一、產品概述

• ?產品系列?: TPSxxE
• ?制造商?: Texas Instruments (TI)
• ?主要功能?: 作為電流限制型電源分配開關，適用于需要短路保護和重電容負載的應用，如USB接口。

二、關鍵特性

• ?電流限制?: 提供±%準確的固定電流限制，支持.A和A兩種額定電流。
• ?快速響應?: 過流響應時間為μs，有效保護電源。
• ?去抖動故障報告?: 避免誤報，提高系統穩定性。
• ?輸出放電?: 提供輸出放電功能，保護下游電路。
• ?反向電流阻斷?: 在禁用狀態下阻止反向電流。
• ?軟啟動?: 內置軟啟動功能，減少啟動時的電流沖擊。
• ?工作溫度范圍?: -°C至°C。

三、電氣特性

• ?輸入電壓范圍?: .V至.V。
• ?使能輸入?: 兼容TTL和CMOS邏輯電平，高電平使能。
• ? 靜態導通電阻 (RDS(ON)) ?: 根據輸入電壓和電流不同，RDS(ON)在mΩ至mΩ之間。
• ?上升和下降時間?: 輸出上升時間（tR）和下降時間（tF）根據負載電容和電阻不同而變化，典型值在.ms至.ms之間。
• ? 短路輸出電流 (IOS) ?: TPSE/TPSE為.A至.A，TPSE/TPSE為.A至.A。

四、封裝選項

• ? DBV (SOT-, ) ?: .mm × .mm
• ? DGN (HVSSOP, ) ?: .mm × .mm，帶有PowerPAD?
• ? DGK (VSSOP, ) ?: .mm × .mm

五、應用

• ?典型應用?: PC、筆記本、游戲設備、電視、連接外設、打印機、數據中心和企業計算設備等。
• ?保護機制?: 提供短路保護和過流保護，適用于USB等重電容負載和短路風險高的應用。

六、設計注意事項

• ?布局指南?: 推薦在IN和GND引腳附近放置.μF或更大的陶瓷旁路電容，OUT和GND引腳附近放置至少μF的低ESR陶瓷電容。
• ?PowerPAD連接?: 必須將PowerPAD直接連接到PCB地平面，使用寬而短的銅跡線。
