TPS206x 配電開關適用于可能遇到重電容負載和短路的應用。該器件集成了 70mΩ N 溝道 MOSFET 功率開關，適用于需要在單個封裝中集成多個功率開關的配電系統。每個開關都由一個邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7V 的電源下工作。
*附件：tps2063.pdf

特性

• 70mΩ 高側 MOSFET
• 1A 連續電流
• 熱保護和短路保護
• 精確的電流限制（最小 1.1A，最大 1.9A）
• 工作范圍：2.7V 至 5.5V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （ OC）
• 通電期間無 OC 毛刺
• 1μA 最大待機電源電流
• 雙向開關
• 環境溫度范圍：-40°C 至 85°C
• 內置軟啟動

參數

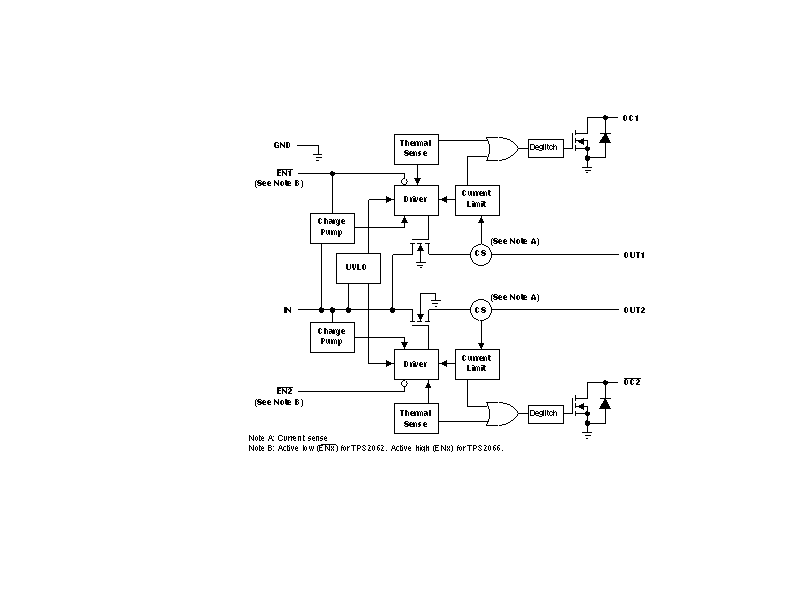

方框圖

1. 產品概述

TPS2063是一款電流限制型電源分配開關，適用于需要處理重電容負載和短路保護的應用場景。該設備集成了70mΩ的N通道MOSFET功率開關，支持高達1A的連續電流，并提供熱保護和短路保護功能。

2. 主要特性

• ?高側MOSFET?：集成70mΩ的N通道MOSFET，支持1A連續電流。
• ?熱保護與短路保護?：在過載或短路情況下，自動切換到恒流模式，并通過熱保護電路防止過熱損壞。
• ?寬電壓范圍?：支持2.7V至5.5V的操作電壓范圍。
• ?快速響應?：典型上升時間為0.6ms，適合需要快速開關的應用。
• ?低待機電流?：最大待機供電電流為1μA。
• ?欠壓鎖定?：當輸入電壓低于指定閾值時，自動關閉電源開關。
• ?去抖動故障報告?：過電流（OC）輸出具有去抖動功能，避免誤報。
• ?雙向開關?：支持雙向電流流動，增加應用的靈活性。
• ?軟啟動功能?：內置軟啟動電路，減少啟動時的電流沖擊。

3. 功能模塊

• ?電源開關?：N通道MOSFET，配置為高側開關，用于控制電源分配。
• ?電荷泵?：為驅動電路提供內部電源，支持低至2.7V的供電電壓。
• ?驅動電路?：控制MOSFET的柵極電壓，實現快速、平穩的開關操作，并限制電流浪涌。
• ?電流感應與限制?：通過內部電流感應電路監測負載電流，并在必要時切換到恒流模式。
• ?熱傳感與保護?：內置熱傳感電路，監測結溫并在必要時關閉開關。
• ?欠壓鎖定?：監測輸入電壓，確保在電壓過低時關閉電源開關。
• ?去抖動電路?：對過電流信號進行去抖動處理，避免誤動作。

4. 應用領域

• ?USB集線器?：為USB集線器和功能設備提供電源分配和保護。
• ?熱插拔應用?：在需要熱插拔功能的系統中，提供控制電流浪涌和電壓斜坡的功能。
• ?電源管理系統?：在電源管理系統中，為關鍵負載提供過流和短路保護。

5. 電氣特性

• ?靜態漏源導通電阻?：在2.7V操作下，典型值為70mΩ，最大值為150mΩ。
• ?短路輸出電流?：典型值為1.5A，最大值為1.9A。
• ?使能輸入電壓?：高電平輸入電壓范圍為2.7V至5.5V，低電平輸入電壓范圍取決于具體型號。
• ?供電電流?：在低電平輸出時，最大為1μA；在高電平輸出時，具體值取決于操作條件和封裝類型。

6. 封裝與尺寸

• ?封裝類型?：提供SOIC（8引腳和16引腳）、HVSSOP（8引腳）等多種封裝選項。
• ?尺寸?：具體尺寸參數請參考數據手冊中的封裝尺寸圖。

7. 設計指南

• ?電源設計?：建議在輸入和地之間放置一個0.01μF至0.1μF的陶瓷旁路電容器，以減少電源瞬變。
• ?熱設計?：考慮到封裝的熱阻，應進行適當?shù)臒嵩O(shè)計以確保設備在允許的溫度范圍內工作。
• ?過電流保護?：可以通過在輸出端連接適當?shù)碾娙萜鱽砀纳圃O(shè)備對短路瞬變的免疫力。

8. 注意事項

• 在使用TPS2063時，應嚴格遵守?cái)?shù)據手冊中規定的絕對最大額定值和推薦操作條件。
• 避免在超出規定溫度范圍的環境下使用設備，以防止性能下降或損壞。
• 在處理敏感電子元件時，請遵循適當?shù)撵o電放電（ESD）防護措施。
