TPS206x-Q1 配電開關適用于 可能遇到重電容負載和短路的應用。這 該器件集成了 70mΩ N 溝道 MOSFET 功率開關，適用于配電系統，這些 需要在單個封裝中集成多個電源開關。每個開關都由一個邏輯使能控制 輸入。柵極驅動由內部電荷泵提供，旨在控制電源開關上升 倍數和下降時間，以最大限度地減少開關期間的電流浪涌。電荷泵不需要 外部組件，并允許在低至 2.7 V 的電源下工作。

當輸出負載超過限流閾值或出現短路時， 該器件通過切換到恒流模式、拉動 過流 （OCx） logic output 低電平。當持續的重過載和 短路會增加開關中的功率耗散，導致結溫 上升，熱保護電路會關閉開關以防止損壞。從熱中恢復 一旦設備充分冷卻，就會自動關機。內部電路確保 開關保持關閉狀態，直到出現有效的輸入電壓。此配電開關設計為 將電流限制設置為 1.5 A（通常）。
*附件：tps2062-q1.pdf

特性

• 適用于汽車應用
• 70mΩ 高側 MOSFET
• 1A 連續電流
• 熱保護和短路保護
• 精確電流限制
  （最小 1.1A，最大 2.1A）
• 工作范圍：2.7 V 至 5.5 V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （OC)
• 上電期間無 OC 毛刺
• 1μA 最大待機電源電流
• 雙向開關
• 內置軟啟動
• UL 認證，文件編號E166910
• 環境溫度范圍：–40°C 至 125°C

參數

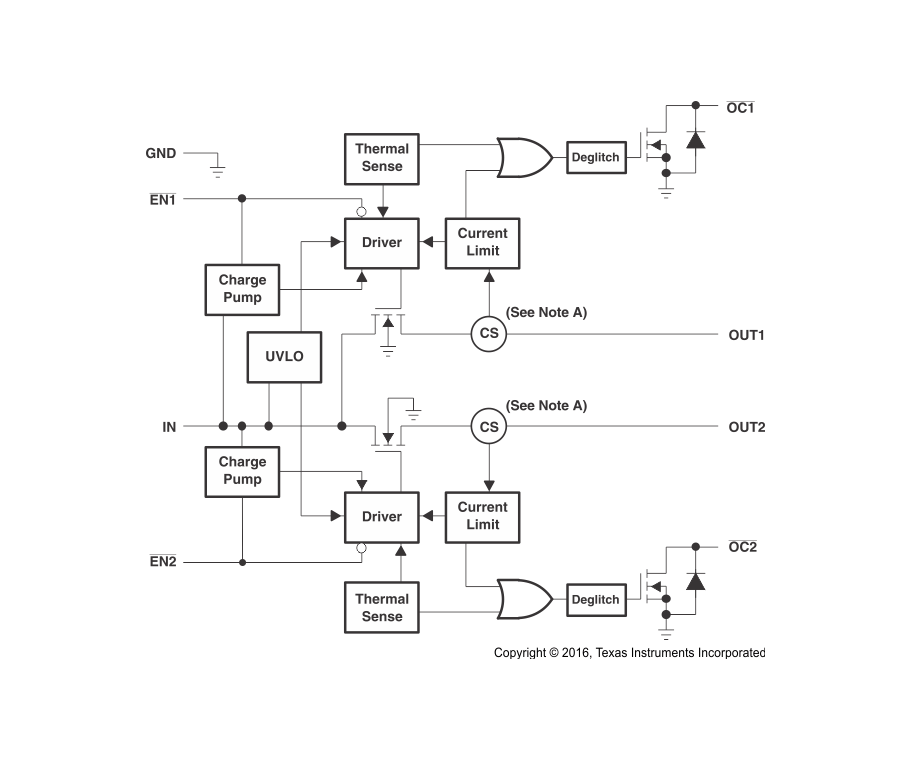

方框圖

一、產品概述

• ?產品名稱?：TPS2062-Q1
• ?類型?：電流限制型電源分配開關
• ?應用場景?：適用于需要處理重電容負載和短路保護的電源分配系統

二、主要特性

• ?高側MOSFET?：集成70m? N-channel MOSFET，提供1A連續電流
• ?熱保護與短路保護?：內置熱保護和短路保護功能，防止過載和短路損壞
• ?電流限制?：準確的電流限制，最小1.1A，最大2.1A
• ?工作電壓范圍?：2.7V至5.5V
• ?低待機功耗?：最大1μA待機供電電流
• ?雙向開關?：支持雙向電流流動
• ?軟啟動?：內置軟啟動功能，減少啟動時的電流沖擊
• ?符合標準?：符合汽車電子應用標準，通過UL認證

三、引腳與功能

• ?引腳配置?：8引腳MSOP-PowerPAD封裝
• ?主要功能引腳?：
  • ?IN?：電源輸入
  • ?EN?：使能輸入，低電平有效（TPS2062-Q1）
  • ?OUT?：電源輸出
  • ?OC?：過流指示，開漏輸出，低電平有效
  • ?GND?：地
  • ?Thermal Pad?：熱焊盤，用于散熱

四、電氣特性

• ?靜態漏源導通電阻?：在5V操作時，典型值為70m?；在2.7V操作時，典型值為75m?
• ?上升時間?：在5V輸入電壓下，典型值為0.6ms；在2.7V輸入電壓下，典型值為0.4ms
• ?下降時間?：在5V輸入電壓下，典型值為0.05ms至0.5ms
• ?過流保護閾值?：典型值為1.5A，最大值為2.1A
• ?熱關斷閾值?：約135°C，恢復溫度為125°C

五、應用與實現

• ?典型應用?：USB電源分配、重電容負載處理、短路保護
• ?布局指南?：提供了詳細的布局指南，包括濾波電容和旁路電容的放置位置，以及熱焊盤的連接建議
• ?熱設計考慮?：討論了熱保護機制，并提供了計算結溫的方法

六、封裝與尺寸

• ?封裝類型?：MSOP-PowerPAD（8引腳）
• ?尺寸?：3.00mm × 3.00mm，適合表面貼裝應用

七、結論

TPS2062-Q1是一款專為處理重電容負載和短路保護而設計的電流限制型電源分配開關。其集成了高側MOSFET、熱保護和短路保護功能，具有低待機功耗和軟啟動特性。適用于汽車電子和其他需要高可靠性電源管理的應用。通過詳細的引腳配置、電氣特性和應用指南，TPS2062-Q1為用戶提供了全面的電源分配解決方案。
