TPS206x 配電開關適用于可能遇到重電容負載和短路的應用。該器件集成了 70mΩ N 溝道 MOSFET 功率開關，適用于需要在單個封裝中集成多個功率開關的配電系統。每個開關都由一個邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7V 的電源下工作。
*附件：tps2067.pdf

特性

• 70mΩ 高側 MOSFET
• 1A 連續電流
• 熱保護和短路保護
• 精確的電流限制（最小 1.1A，最大 1.9A）
• 工作范圍：2.7V 至 5.5V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （ OC）
• 通電期間無 OC 毛刺
• 1μA 最大待機電源電流
• 雙向開關
• 環境溫度范圍：-40°C 至 85°C
• 內置軟啟動

參數

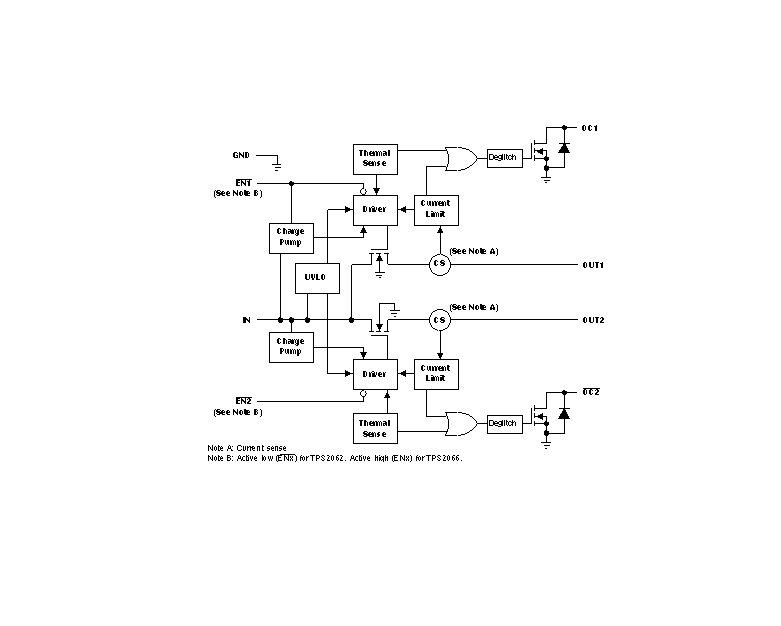

方框圖

1. 產品概述

TPS2067是一款電流限制型電源分配開關，專為處理重電容負載和短路保護的應用而設計。該設備集成了70mΩ的N通道MOSFET，提供1A的連續電流支持，并具有熱保護和短路保護功能。

2. 主要特性

• ?高側MOSFET?：70mΩ的N通道MOSFET，支持1A連續電流。
• ?電流限制?：具有準確的電流限制功能，最小1.1A，最大1.9A。
• ?寬操作電壓范圍?：支持2.7V至5.5V的操作電壓。
• ?快速響應?：典型上升時間為0.6ms。
• ?低待機電流?：最大待機供電電流為1μA。
• ?保護功能?：包括熱保護、短路保護和欠壓鎖定。
• ?去抖動故障報告?：過電流（OC）輸出具有去抖動功能。
• ?雙向開關?：支持雙向電流流動。
• ?軟啟動?：內置軟啟動功能，減少啟動時的電流沖擊。
• ?UL認證?：符合UL安全標準，文件編號為E169910。

3. 功能模塊

• ?電源開關?：由N通道MOSFET實現，受邏輯使能輸入控制。
• ?電荷泵?：提供內部電源，用于驅動MOSFET，無需外部組件。
• ?驅動電路?：控制MOSFET的柵極電壓，優化開關時間和減少電磁干擾。
• ?使能輸入?：邏輯低電平使能電源開關。
• ?電流感應?：監測負載電流，并在必要時切換到恒流模式。
• ?熱傳感?：監測結溫，防止過熱損壞。
• ?欠壓鎖定?：當輸入電壓低于閾值時，自動關閉開關。

4. 應用領域

• ?USB集線器?：為USB設備和集線器提供電源分配和保護。
• ?熱插拔應用?：控制電流浪涌，保護系統免受熱插拔引起的損害。
• ?電源管理系統?：在需要過流和短路保護的電源分配系統中使用。

5. 電氣特性

• ?靜態漏源導通電阻?：在2.7V操作下，典型值為70mΩ，最大值為150mΩ。
• ?短路輸出電流?：根據輸入電壓和結溫，短路輸出電流在1.5A至1.9A之間。
• ?使能輸入電壓?：低電平有效，具體閾值取決于型號和結溫。
• ?供電電流?：在低電平輸出時，最大為1μA；高電平輸出時的具體值取決于操作條件。

6. 封裝與尺寸

• ?封裝類型?：包括SOIC（8引腳和16引腳）、HVSSOP（8引腳）等。
• ?尺寸?：具體封裝尺寸請參考數據手冊中的封裝尺寸圖。

7. 設計指南

• ?布局指導?：建議在輸入和地之間放置旁路電容器，以減少電源噪聲。
• ?熱設計?：考慮封裝的熱阻，進行適當的熱設計。
• ?過電流保護?：可以通過在輸出端添加電容器來改善對短路瞬變的響應。

8. 注意事項

• 嚴格遵守數據手冊中規定的絕對最大額定值和推薦操作條件。
• 避免在超出規定溫度范圍的環境中使用設備。
• 在處理敏感電子元件時，采取適當的靜電放電防護措施。
