TPS20xxB 配電開關適用于可能遇到重電容負載和短路的應用。這些器件集成了 70mΩ N 溝道 MOSFET 功率開關，適用于需要在單個封裝中集成多個功率開關的配電系統。每個開關都由一個邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7V 的電源下工作。
*附件：tps2043b.pdf

當輸出負載超過限流閾值或出現短路時，該器件通過切換到恒流模式，將過流 （OCx） 邏輯輸出拉低，將輸出電流限制在安全水平。當持續的嚴重過載和短路增加開關中的功率耗散，導致結溫升高時，熱保護電路會關閉開關以防止損壞。一旦器件充分冷卻，就會自動從熱關斷中恢復。內部電路確保開關保持關閉狀態，直到出現有效的輸入電壓。該配電開關設計為將電流限制設置為 1A（典型值）。

特性

• 70mΩ 高側 MOSFET
• 500mA 連續電流
• 熱保護和短路保護
• 精確的電流限制（最小 0.75A，最大 1.25A）
• 工作范圍：2.7V 至 5.5V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （ OC）
• 上電期間無 OC 毛刺
• 最大待機電源電流：1μA （單通道、雙通道） 或 2μA （三通道、四通道）
• 環境溫度范圍：–40°C 至 85°C
• UL 認證，文件編號 E169910
• 聯動配置的 TPS2042B 和 TPS2052B 的額外 UL 認證

參數

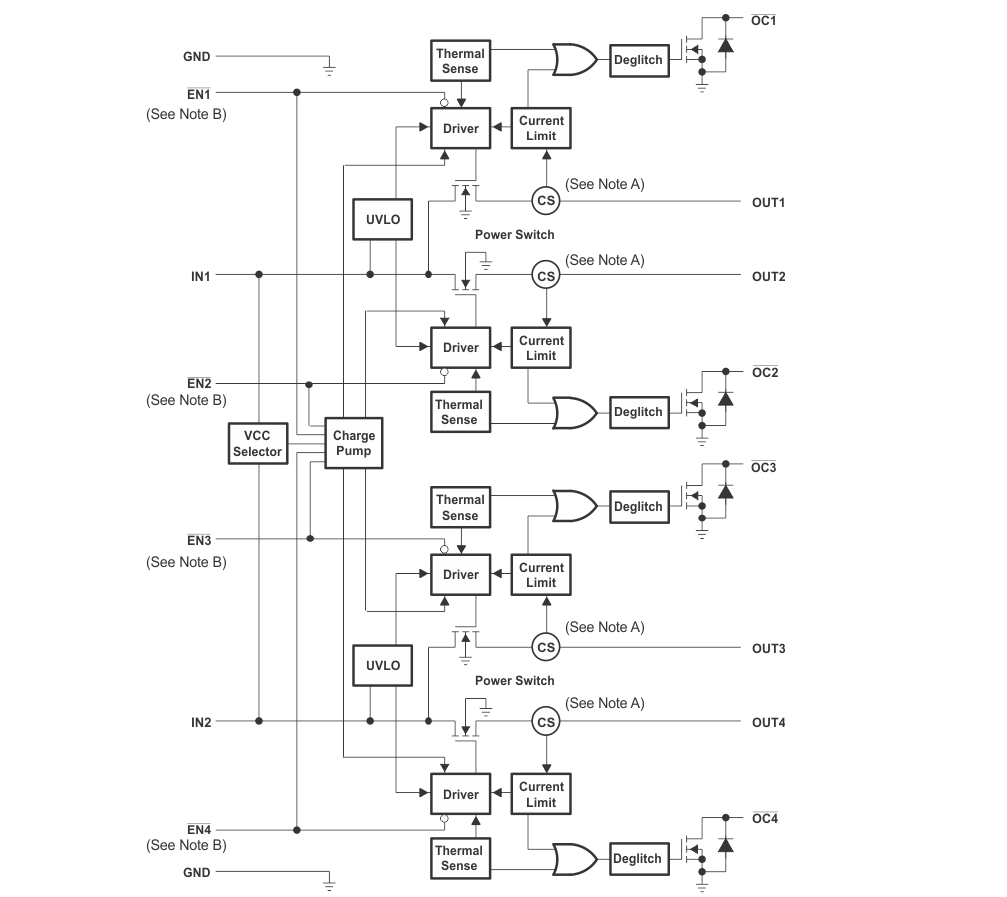

方框圖

1. 產品概述

TPS2043B是一款高性能的電流限制型電源分配開關，專為處理重電容負載和短路情況而設計。它集成了70mΩ的N通道MOSFET，適用于需要多個電源開關的電源分配系統。

2. 主要特性

• ?高電流能力?：支持連續500mA電流，滿足高負載需求。
• ?準確電流限制?：提供0.75A至1.25A的準確電流限制，保護系統免受過流損害。
• ?寬操作電壓范圍?：支持2.7V至5.5V的輸入電壓范圍，適應多種電源環境。
• ?快速響應?：典型上升時間為0.6ms，有助于減少開關時的電流沖擊。
• ?多重保護?：包括熱保護、短路保護和欠壓鎖定（UVLO），確保設備穩定運行。
• ?低待機電流?：最大待機供電電流為1μA（單通道或雙通道），降低系統功耗。
• ?去抖動故障報告?：過電流（OC）輸出具有去抖動功能，減少誤報。
• ?兼容邏輯電平?：使能輸入兼容TTL和CMOS邏輯電平，便于集成。
• ?環境適應性?：可在-40°C至85°C的溫度范圍內正常工作，并獲得UL認可。

3. 功能模塊

• ?電源開關?：由N通道MOSFET構成，高側配置，防止反向電流。
• ?電荷泵?：提供內部驅動電源，無需外部組件，支持低電壓操作。
• ?電流感應?：采用感測FET監測負載電流，不增加電流路徑的串聯電阻。
• ?熱傳感?：實時監測設備溫度，防止過熱損壞。
• ?欠壓鎖定?：當輸入電壓低于設定閾值時，自動關閉電源開關。
• ?去抖動電路?：減少過電流信號的誤觸發。

4. 應用領域

• ?多端口電源分配?：在需要多個獨立電源輸出的系統中使用。
• ?USB集線器?：為USB設備提供電源分配和保護。
• ?工業控制?：在需要高可靠性和多重保護的工業控制系統中應用。

5. 封裝與尺寸

TPS2043B提供多種封裝選項，包括SOIC、SOT-23、HVSSOP和SON等，具體封裝尺寸和引腳配置請參考數據手冊。

6. 設計指南

• ?電源去耦?：在輸入和地之間放置適當的旁路電容器，以減少電源噪聲和干擾。
• ?布局與布線?：遵循推薦的布局和布線指南，以最小化電磁干擾（EMI）和熱問題。
• ?負載匹配?：根據實際需求配置負載，避免過流情況的發生。
• ?熱設計?：考慮設備的熱耗散和系統的散熱條件，確保在允許的溫度范圍內工作。

7. 注意事項

• 在設計和使用過程中，應嚴格遵守數據手冊中規定的絕對最大額定值和推薦操作條件。
• 避免在超出設備規格的環境條件下使用TPS2043B。
• 在處理敏感電子元件時，應采取適當的靜電放電（ESD）防護措施。
