TPS20xxB 配電開關適用于可能遇到重電容負載和短路的應用。這些器件集成了 70mΩ N 溝道 MOSFET 功率開關，適用于需要在單個封裝中集成多個功率開關的配電系統。每個開關都由一個邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7V 的電源下工作。
*附件：tps2051b.pdf

當輸出負載超過限流閾值或出現短路時，該器件通過切換到恒流模式，將過流 （OCx） 邏輯輸出拉低，將輸出電流限制在安全水平。當持續的嚴重過載和短路增加開關中的功率耗散，導致結溫升高時，熱保護電路會關閉開關以防止損壞。一旦器件充分冷卻，就會自動從熱關斷中恢復。內部電路確保開關保持關閉狀態，直到出現有效的輸入電壓。該配電開關設計為將電流限制設置為 1A（典型值）。

特性

• 70mΩ 高側 MOSFET
• 500mA 連續電流
• 熱保護和短路保護
• 精確的電流限制（最小 0.75A，最大 1.25A）
• 工作范圍：2.7V 至 5.5V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （ OC）
• 上電期間無 OC 毛刺
• 最大待機電源電流：1μA （單通道、雙通道） 或 2μA （三通道、四通道）
• 環境溫度范圍：–40°C 至 85°C

參數

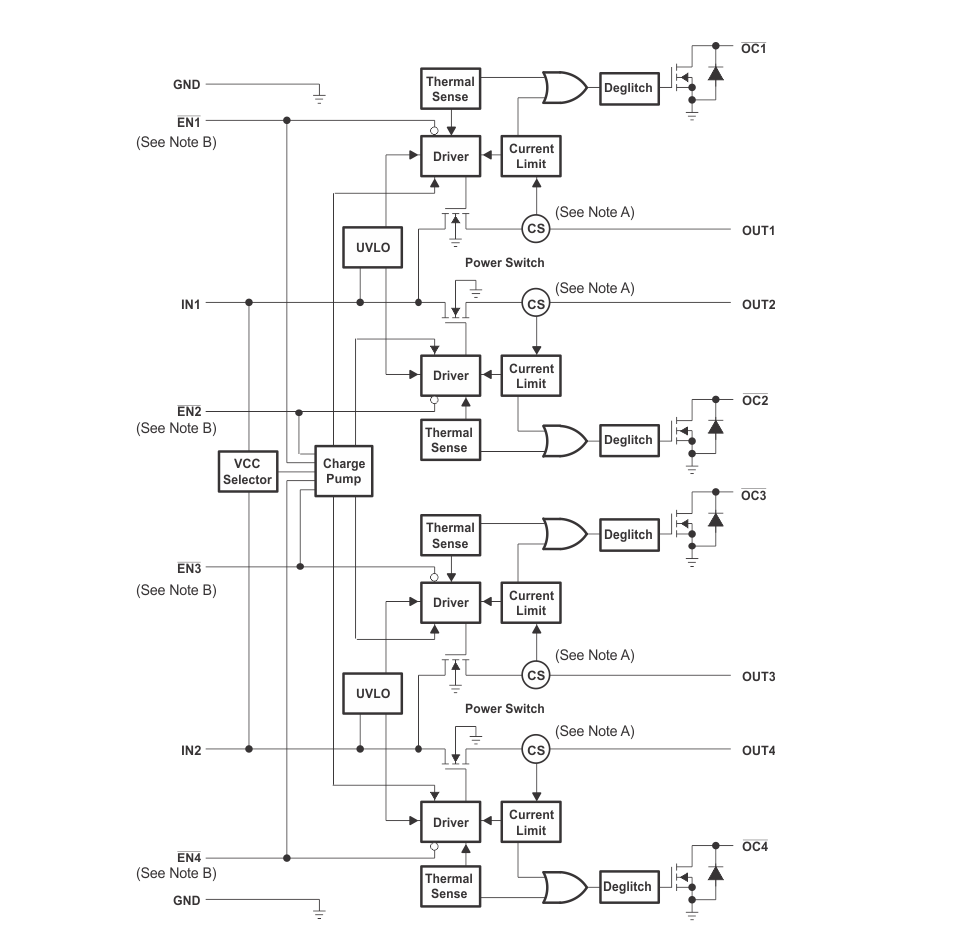

方框圖

1. 產品概述

TPS2051B是一款電流限制型電源分配開關，設計用于處理重電容負載和提供短路保護。該設備集成了70mΩ的N通道MOSFET，適用于需要多個電源開關的電源分配系統。

2. 主要特性

• ?電流限制?：提供500mA的連續電流，電流限制范圍在0.75A至1.25A之間。
• ?寬操作電壓?：支持2.7V至5.5V的輸入電壓范圍。
• ?快速響應?：典型上升時間為0.6ms，有助于減少開關時的電流沖擊。
• ?多重保護?：包括熱保護、短路保護和欠壓鎖定（UVLO）。
• ?低功耗?：最大待機供電電流為1μA（單通道或雙通道）或2μA（三通道或四通道）。
• ?溫度范圍?：可在-40°C至85°C的環境溫度下正常工作。
• ?UL認證?：獲得UL認可，文件編號為E169910。

3. 功能描述

• ?電源開關?：由N通道MOSFET構成，當輸出負載超過電流限制閾值或發生短路時，設備將切換到恒流模式。
• ?電荷泵?：提供內部驅動電源，無需外部組件，支持低至2.7V的輸入電壓操作。
• ?熱保護?：在連續重載或短路故障導致功率耗散增加、結溫上升時，熱保護電路將關閉開關以防止損壞。
• ?欠壓鎖定?：當輸入電壓低于約2V時，欠壓鎖定電路將關閉電源開關。
• ?故障報告?：具有去抖動故障報告功能（OC），確保在電源啟動期間不會出現OC誤觸發。

4. 應用領域

• ?重電容負載?：適用于需要處理重電容負載的應用場景。
• ?短路保護?：為電路提供短路保護，防止因短路造成的損壞。
• ?USB應用?：滿足USB接口對電流限制和過流報告的要求。
• ?熱插拔應用?：通過控制電流和電壓的上升時間，提供熱插拔機制，保護設備免受電流沖擊。

5. 封裝與尺寸

TPS2051B提供多種封裝選項，包括SOIC、HVSSOP、SON等，具體封裝尺寸和引腳配置請參考數據手冊。

6. 設計指南

• ?電源去耦?：推薦在輸入和地之間放置0.01μF至0.1μF的陶瓷旁路電容器，以減少電源噪聲。
• ?輸出電容?：當輸出負載較重時，建議在輸出引腳上放置高值電解電容器。
• ?布局與布線?：遵循推薦的布局和布線指南，以最小化電磁干擾（EMI）和熱問題。
• ?熱設計?：根據功率耗散和封裝熱阻計算結溫，確保不超過最大結溫限制。

7. 注意事項

• 在設計電路時，應確保不超過TPS2051B的絕對最大額定值。
• 在處理敏感電子元件時，應采取適當的靜電放電（ESD）防護措施。
• 在實際應用中，應根據具體需求選擇合適的封裝和引腳配置。
