TPS20xxB 配電開關適用于可能遇到重電容負載和短路的應用。這些器件集成了 70mΩ N 溝道 MOSFET 功率開關，適用于需要在單個封裝中集成多個功率開關的配電系統。每個開關都由一個邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7V 的電源下工作。
*附件：tps2053b.pdf

當輸出負載超過限流閾值或出現短路時，該器件通過切換到恒流模式，將過流 （OCx） 邏輯輸出拉低，將輸出電流限制在安全水平。當持續的嚴重過載和短路增加開關中的功率耗散，導致結溫升高時，熱保護電路會關閉開關以防止損壞。一旦器件充分冷卻，就會自動從熱關斷中恢復。內部電路確保開關保持關閉狀態，直到出現有效的輸入電壓。該配電開關設計為將電流限制設置為 1A（典型值）。

特性

• 70mΩ 高側 MOSFET
• 500mA 連續電流
• 熱保護和短路保護
• 精確的電流限制（最小 0.75A，最大 1.25A）
• 工作范圍：2.7V 至 5.5V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （ OC）
• 上電期間無 OC 毛刺
• 最大待機電源電流：1μA （單通道、雙通道） 或 2μA （三通道、四通道）
• 環境溫度范圍：–40°C 至 85°C

參數

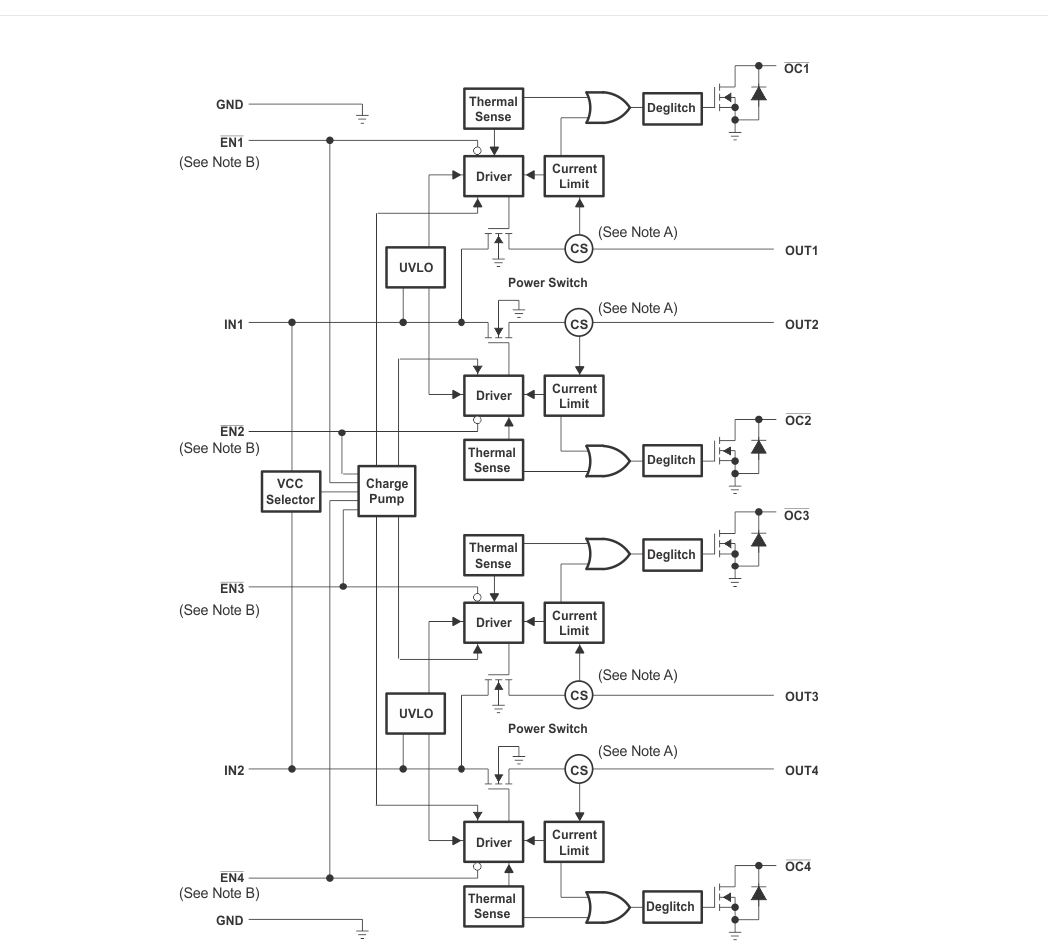

方框圖

1. 概述

TPS2053B是一款限流型電源分配開關，適用于可能遇到重電容負載和短路的應用。該設備集成了70m?的N通道MOSFET功率開關，并具有多個電源開關集成在一個封裝中的特點。

2. 主要特性

• ?高側MOSFET?：70m?
• ?連續電流?：500mA
• ?熱保護和短路保護?
• ?準確電流限制?：0.75A至1.25A
• ?工作范圍?：2.7V至5.5V
• ?典型上升時間?：0.6ms
• ?欠壓鎖定?
• ?去抖動故障報告?
• ?最大待機供電電流?：1μA（單/雙）或2μA（三/四）
• ?環境溫度范圍?：-40°C至85°C
• ?UL認證?：文件編號E169910

3. 應用

• ?重電容負載?
• ?短路保護?

4. 功能描述

4.1 電源開關

• TPS2053B中的電源開關是一個N通道MOSFET，具有低導通電阻，配置為高側開關。
• 當禁用時，電源開關可防止電流從OUT流向IN或從IN流向OUT。

4.2 電荷泵

• 電荷泵提供門極驅動，控制電源開關的上升和下降時間，以最小化切換期間的電流涌浪。
• 電荷泵不需要外部組件，并允許從低至2.7V的電源操作。

4.3 電流感應

• 設備具有電流感應功能，當輸出負載超過電流限制閾值或存在短路時，設備將輸出電流限制在安全水平。

4.4 熱感應

• TPS2053B實現熱感應來監測電源分配開關的工作溫度。在過流或短路條件下，結溫升高，當結溫升至約140°C時，內部熱感應電路將關閉開關以防止損壞。

4.5 欠壓鎖定

• 欠壓鎖定功能確保在輸入電壓低于某個閾值時開關保持關閉狀態。

5. 封裝與尺寸

TPS2053B提供多種封裝選項，包括SOIC（16引腳）、HVSSOP（8引腳）和SON（8引腳）等，具體尺寸和封裝信息請參考數據表。

6. 電氣特性

• ?供電電流?：在低電平輸出和無負載條件下，供電電流典型值為0.52μA，最大值為10μA。
• ?關斷電流?：在OCx輸出為5V或3.3V時，關斷電流為1μA。
• ?熱關斷閾值?：135°C，恢復閾值125°C，滯回10°C。

7. 應用曲線與典型特性

數據表中提供了多種應用曲線和典型特性圖，包括開啟時間、供電電流與結溫關系、短路輸出電流與結溫關系等，這些曲線和特性圖有助于用戶更好地理解和應用TPS2053B。

8. 布局指南

• 推薦將電源和地平面連接到PCB的寬而短的銅跡線上。
• 提供了布局示例和功率耗散計算方法。

9. 文檔與支持

• TI提供文檔更新通知、支持資源、商標信息、靜電放電警告和術語表等。
