TPS206x 配電開關適用于可能遇到重電容負載和短路的應用。該器件集成了 70mΩ N 溝道 MOSFET 電源開關，適用于需要在單個封裝中集成單或雙電源開關的配電系統。每個開關都由一個邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。電荷泵不需要 外部組件，并允許在低至 2.7 V 的電源下工作。
*附件：tps2064.pdf

當輸出負載超過限流閾值或出現短路時，該器件通過切換到恒流模式，將過流 （OCx） 邏輯輸出拉低，將輸出電流限制在安全水平。當持續的嚴重過載和短路增加開關中的功率耗散，導致結溫升高時，熱保護電路會關閉開關以防止損壞。一旦器件充分冷卻，就會自動從熱關斷中恢復。內部電路確保開關保持關閉狀態，直到出現有效的輸入電壓。電流限制通常為 2.1 A。

特性

• 70mΩ 高側 MOSFET
• 1.5A 連續電流
• 熱保護和短路保護
• 精確電流限制（最小 1.6 A，最大 2.6 A）
• 工作范圍：2.7 V 至 5.5 V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （OC)
• 上電期間無 OC 毛刺
• 1μA 最大待機電源電流
• 反向電流阻斷
• TPS2060/64 溫度范圍：0°C 至 70°C
• TPS2068/69 DGN 封裝溫度范圍：–40°C 至 85°C
• TPS2068 D 封裝溫度范圍：
  0°C 至 70°C
• UL 認證 – 文件編號E169910
• TPS2068/69：CB 認證
• 應用
  • 重電容負載
  • 短路保護

參數

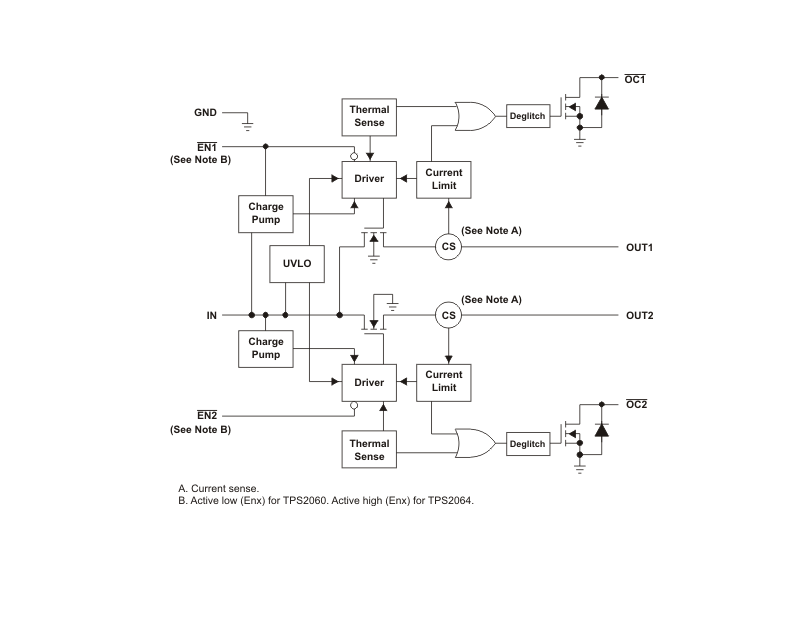

方框圖

1. 產品概述

TPS2064是一款高性能的電流限制電源分配開關，專為可能遇到重電容負載和短路情況的應用而設計。該設備集成了70mΩ的N通道MOSFET功率開關，適用于需要單個或雙個電源開關的電源管理系統。

2. 主要特性

• ?高側MOSFET?：集成70mΩ的N通道MOSFET，支持高達1.5A的連續電流。
• ?短路保護?：在輸出負載超過電流限制閾值或發生短路時，自動切換到恒流模式。
• ?熱保護?：內置熱保護電路，防止因過熱而損壞。
• ?寬電壓范圍?：支持2.7V至5.5V的輸入電壓范圍。
• ?欠壓鎖定?：確保在輸入電壓低于安全閾值時，開關保持關閉狀態。
• ?低待機功耗?：最大待機供電電流僅為1μA。
• ?邏輯使能控制?：通過邏輯使能輸入控制電源開關的開啟和關閉。
• ?多種封裝選項?：提供MSOP(DGN)、SON(DRB)等多種封裝形式，滿足不同應用需求。

3. 功能模塊

• ?電源開關?：高邊N通道MOSFET開關，用于控制電源分配。
• ?電荷泵?：無需外部組件，提供內部柵極驅動電壓。
• ?驅動電路?：控制電源開關的柵極電壓，實現快速、平穩的開關動作。
• ?電流感應與限制?：實時監測負載電流，并在必要時切換到恒流模式以防止損壞。
• ?熱傳感與保護?：監測結溫，防止過熱。
• ?欠壓鎖定電路?：確保輸入電壓在安全范圍內才允許開關開啟。

4. 應用領域

• ?電源管理系統?：適用于需要精確電流控制和保護的電子設備。
• ?USB設備?：滿足USB電源分配要求，適用于USB主機、集線器和功能設備。
• ?熱插拔應用?：提供安全的熱插拔功能，保護系統免受電流沖擊。

5. 電氣特性

• ?靜態漏源導通電阻?：在推薦操作條件下，電阻值在70mΩ至125mΩ之間。
• ?短路輸出電流?：典型值為2.1A，最大可達2.6A。
• ?過電流跳閘閾值?：根據具體型號和條件有所不同，例如TPS2064為3.2A至3.9A。
• ?供電電流?：在低電平輸出時，供電電流最大為1μA；在高電平輸出時，供電電流在50μA至90μA之間。

6. 封裝與尺寸

• ?封裝類型?：包括MSOP(DGN)、SON(DRB)等，具體封裝類型和尺寸信息請參考數據手冊。
• ?尺寸圖?：數據手冊中提供了詳細的封裝尺寸圖，包括引腳布局、尺寸參數等，便于PCB布局和布線。

7. 設計資源與支持

• ?數據手冊?：提供了全面的電氣特性、封裝尺寸、應用信息和設計指南。
• ?TI官方網站?：可訪問TI官方網站獲取更多技術支持、設計工具和文檔資源。

8. 注意事項

• 在設計和使用TPS2064時，應嚴格遵守數據手冊中規定的絕對最大額定值和推薦操作條件。
• 考慮到熱設計和功率耗散，以確保設備在允許的溫度范圍內可靠工作。
• 注意靜電放電（ESD）防護，避免在處理和安裝過程中對器件造成損害。
