TPS20xxE 配電開關系列適用于可能遇到高電容負載和短路的應用，例如 USB。該系列為需要 1.5A 或 2A 負載的應用提供固定的限流閾值，可在不同封裝中選擇高或低使能極化。

當輸出負載超過電流限制閾值時，TPS20xxE 系列通過在恒定電流模式下運行，將輸出電流限制在安全水平。這在所有條件下都提供了可預測的故障電流。快速過載響應時間減輕了 2.7V – 5.5V 電源的負擔，以便在輸出短路時提供穩壓電源。電源開關的上升和下降時間受到控制，以最大限度地減少導通和關斷期間的電流浪涌。
*附件：tps2001e.pdf

特性

• 單個電源開關系列
• 與現有 TI 開關產品組合引腳對引腳
• 額定電流為 1.5A 和 2A
• 支持 3.3V 和 5V 電源軌
• ±20% 精度、固定、恒流限制
• 快速過流響應：2μs
• 抗毛刺故障報告
• 輸出放電
• 反向電流阻斷
• 內置軟啟動
• 環境溫度范圍：–40°C 至 85°C
• UL 認證和 CB 文件編號E169910

參數

方框圖

一、產品概述

• ?產品名稱?: TPSE
• ?制造商?: Texas Instruments (TI)
• ?產品類型?: 電流限制型電源分配開關
• ?主要功能?: 提供.A和2A的連續負載電流，支持3.3V和V電源軌，具有短路保護、過流保護、過溫保護等功能。

二、關鍵特性

• ?電流限制?: ±0%準確的固定電流限制，額定電流為2A。
• ?快速響應?: 過流響應時間為μs，有效減輕電源負擔。
• ?去抖動故障報告?: 避免啟動和瞬態過程中的誤報。
• ?輸出放電?: 提供輸出放電功能，保護下游電路。
• ?反向電流阻斷?: 在禁用狀態下阻止反向電流。
• ?軟啟動?: 內置軟啟動功能，減少啟動時的電流沖擊。
• ?工作溫度范圍?: -°C至5°C。
• ?認證?: UL Listed和CB-File No. E0。

三、電氣特性

• ?輸入電壓范圍?: .V至5.5V。
• ?使能輸入?: 兼容TTL和CMOS邏輯電平，高電平使能。
• ? 靜態導通電阻 (RDS(ON)) ?: 在不同條件下，RDS(ON)值在mΩ至mΩ之間。
• ?上升和下降時間?: 典型值分別為.1ms至.ms和0.ms至0.5ms。
• ? 短路輸出電流 (IOS) ?: 在°C時，最大值為3.A；在-°C至°C范圍內，最大值為3.5A。

四、封裝選項

• ? DBV (SOT-, 5引腳) ?: .0mm × 1.mm
• ? DGN (HVSSOP, 8引腳) ?: .0mm × 3.mm，帶有PowerPAD?
• ? DGK (VSSOP, 引腳) ?: 3.mm × .0mm

五、應用

• ?典型應用?: PC、筆記本、游戲設備、電視、連接外設、打印機、數據中心和企業計算設備等。
• ?特殊應用?: 適用于需要短路保護和重電容負載的應用場景，如USB接口。

六、設計指南

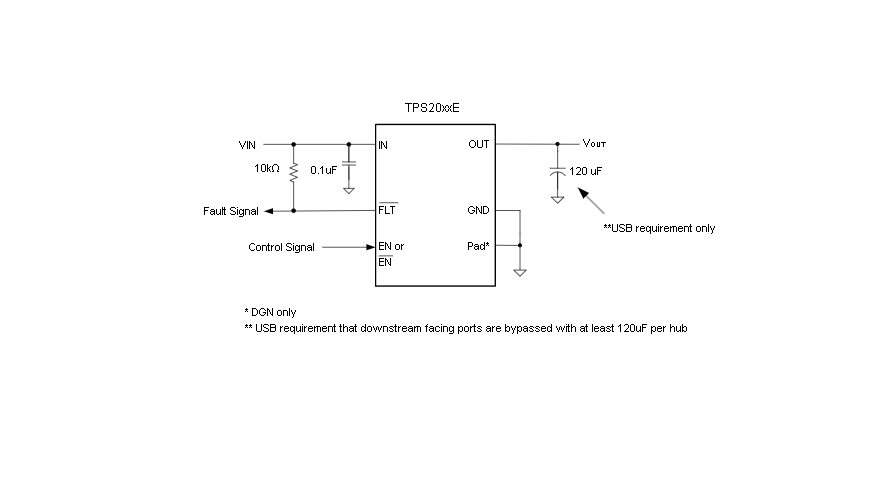

• ?布局建議?: 在IN和GND引腳附近放置.μF或更大的陶瓷旁路電容，OUT和GND引腳附近放置至少0μF的低ESR陶瓷電容。
• ?PowerPAD連接?: 對于DGN封裝，必須將PowerPAD直接連接到PCB地平面，以提高熱性能。

七、安全與認證

• ?安全認證?: 通過UL Listed和CB-File No. E0認證，確保產品安全可靠。

八、文檔與支持

• ?數據手冊?: 提供詳細的技術規格、電氣特性、應用曲線等信息。
• ?應用指南?: 幫助用戶理解和實現TPSE在各種應用場景中的最佳實踐。
• ?支持資源?: TI的E2E?支持論壇提供快速、經驗證的設計幫助。
