TPS20xxC 和 TPS20xxC-2 配電開關系列適用于 USB 等可能存在重電容負載和短路的應用 遇到。該系列提供多個具有固定電流限制閾值的器件，用于 應用范圍為 0.5 A 至 2 A。

TPS20xxC 和 TPS20xxC-2 系列通過工作將輸出電流限制在安全水平 在恒流模式下，當輸出負載超過電流限制閾值時。這提供了 在所有條件下均具有可預測的故障電流。快速的過載響應時間減輕了負擔 在 5 V 主電源上，在輸出短路時提供穩壓電源。電源開關的崛起 和下降時間受到控制，以最大限度地減少導通和關斷期間的電流浪涌。
*附件：tps2068c.pdf

特性

• 單電源開關系列
• 與現有 TI 開關產品組合引腳對引腳
• 額定電流為 0.5 A、1 A、1.5 A、2 A
• ±20% 精度、固定、恒流限制
• 快速過流響應： 2 μs
• 抗毛刺故障報告
• 帶 （TPS20xxC） 和不帶
  （TPS20xxC-2） 輸出放電的選定部件
• 反向電流阻斷
• 內置軟啟動
• 環境溫度范圍：–40°C 至 85°C
• UL 認證和 CB 文件編號E169910

參數

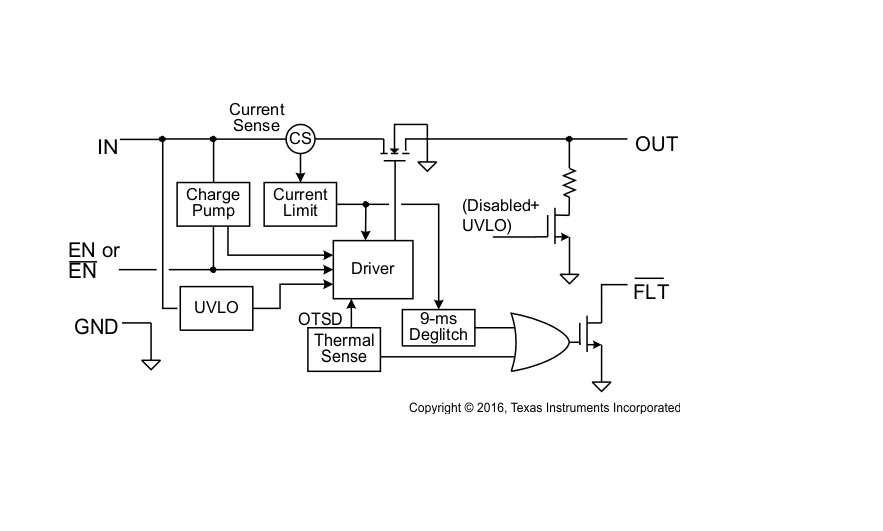

方框圖

1. 產品概述

TPS2068C是一款單通道、限流、電源分配開關，屬于TPS20xxC系列，專為在5V電路中提供高達1.5A的連續負載電流而設計。該器件適用于多種應用，如USB端口、集線器、筆記本電腦、高清數字電視等，特別適用于可能遇到重電容負載和短路的場景。

2. 主要特性

• ?高精度限流?：提供±20%的固定、準確電流限制，確保輸出電流的穩定性。
• ?快速過流響應?：過流響應時間僅為2μs，有效保護電路免受瞬時過流沖擊。
• ?多重保護功能?：包括過流保護、過熱保護、反向電流阻斷、欠壓鎖定（UVLO）以及去抖動故障報告。
• ?寬溫度范圍?：支持-40°C至85°C的工作環境溫度。
• ?多種封裝選項?：提供SOT-23(5)、VSSOP(8)和MSOP-PowerPAD(8)等多種封裝形式，以滿足不同應用需求。

3. 電氣特性

• ?導通電阻?：在25°C時，1.5A額定輸出的典型導通電阻為69mΩ至84mΩ，有助于降低功耗。
• ?電流限制?：具有固定的1.5A電流限制閾值，確保在過載情況下保護電路。
• ?開關時間?：包括開啟時間、關閉時間、上升時間和下降時間等，均經過優化以提供穩定的電源輸出。

4. 功能描述

• ?限流保護?：當輸出電流超過1.5A時，自動限制輸出電流至安全水平，防止設備損壞。
• ?過熱保護?：內置熱保護電路，當結溫超過安全限制時自動關閉輸出。
• ?反向電流阻斷?：在器件關閉或UVLO狀態下，有效阻止電流從輸出端流向輸入端。
• ? 欠壓鎖定（UVLO） ?：確保輸入電壓穩定后再啟動電源開關，避免在低電壓狀態下工作。
• ?去抖動故障報告?：通過FLT引腳提供穩定的故障指示，避免誤報和抖動。

5. 典型應用

文件提供了典型應用電路圖，展示了TPS2068C在電源分配中的應用實例。同時，還詳細說明了設計要求和步驟，包括輸入和輸出電容的選擇、使能引腳和故障指示引腳的連接方式等。

6. 布局與散熱

文件包含了布局指南和功率損耗估算方法，指導設計者如何優化PCB布局以提高散熱性能并降低功率損耗。此外，還提供了熱阻等關鍵熱參數，幫助設計者進行熱設計。
