TPS206x 配電開關適用于可能遇到重電容負載和短路的應用。該器件集成了 70mΩ N 溝道 MOSFET 功率開關，適用于需要在單個封裝中集成多個功率開關的配電系統。每個開關都由一個邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7V 的電源下工作。
*附件：tps2065.pdf

特性

• 70mΩ 高側 MOSFET
• 1A 連續電流
• 熱保護和短路保護
• 精確的電流限制（最小 1.1A，最大 1.9A）
• 工作范圍：2.7V 至 5.5V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （ OC）
• 通電期間無 OC 毛刺
• 1μA 最大待機電源電流
• 雙向開關
• 環境溫度范圍：-40°C 至 85°C
• 內置軟啟動

參數

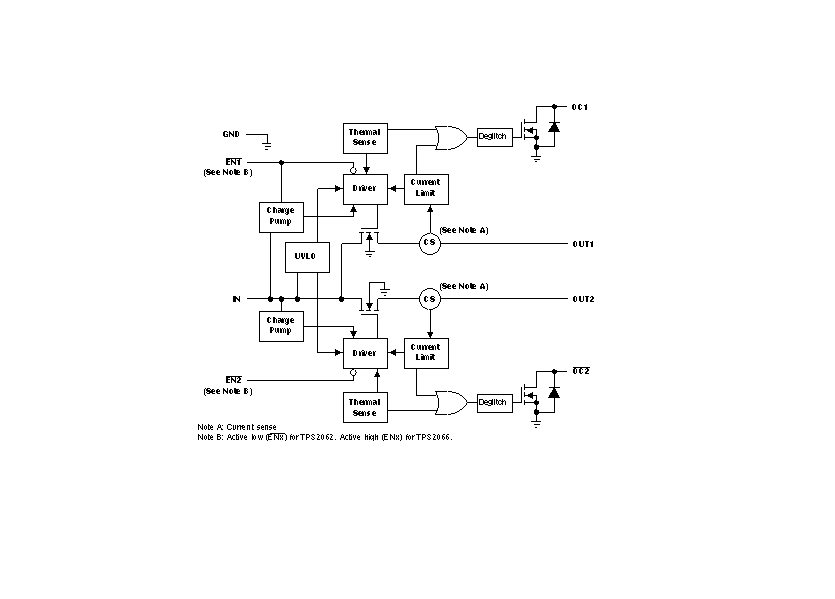

方框圖

1. 產品概述

TPS2065是一款電流限制型電源分配開關，專為應對重電容負載和短路情況而設計。該設備集成了70mΩ的N通道MOSFET，適用于需要多個電源開關的單一封裝中的電源分配系統。

2. 主要特性

• ?高側MOSFET?：具有70mΩ的低阻抗，支持高達1A的連續電流。
• ?電流限制?：提供準確的電流限制功能，限制范圍在1.1A至1.9A之間。
• ?寬操作電壓范圍?：支持2.7V至5.5V的輸入電壓范圍。
• ?快速響應?：典型上升時間為0.6ms，有助于減少開關時的電流沖擊。
• ?多重保護?：包括熱保護和短路保護，確保設備在異常條件下安全運行。
• ?低待機電流?：最大待機供電電流為1μA，有助于降低系統整體功耗。
• ?去抖動故障報告?：過電流（OC）輸出具有去抖動功能，減少誤報。
• ?雙向開關?：支持電流的雙向流動，增加應用的靈活性。
• ?環境適應性?：可在-40°C至85°C的溫度范圍內正常工作。

3. 功能模塊

• ?電源開關?：由N通道MOSFET構成，受邏輯使能輸入控制。
• ?電荷泵?：無需外部組件，提供內部電源以驅動MOSFET。
• ?驅動電路?：控制MOSFET的柵極電壓，以優化開關時間和減少電磁干擾（EMI）。
• ?使能輸入?：允許通過邏輯信號控制電源開關的通斷。
• ?電流感應?：實時監測負載電流，并在必要時切換到恒流模式。
• ?熱傳感?：監測設備溫度，防止過熱損壞。
• ?欠壓鎖定?：當輸入電壓低于設定閾值時，自動關閉電源開關。

4. 應用領域

• ?USB集線器?：為USB設備提供電流限制和短路保護。
• ?電源管理系統?：在需要過流和短路保護的電源分配系統中使用。
• ?熱插拔設備?：控制電流浪涌，保護系統免受熱插拔引起的損害。

5. 封裝與尺寸

TPS2065提供多種封裝選項，包括SOIC和HVSSOP等，具體封裝尺寸和引腳配置請參考數據手冊。

6. 設計考慮

• ?電源去耦?：建議在輸入和地之間放置旁路電容器，以減少電源噪聲和干擾。
• ?熱設計?：考慮封裝的熱阻和系統的散熱條件，確保設備在允許的溫度范圍內工作。
• ?過電流保護?：設計時應考慮負載特性，確保在過電流情況下設備能夠正常保護。

7. 注意事項

• 在使用過程中，應嚴格遵守數據手冊中規定的絕對最大額定值和推薦操作條件。
• 避免在超出設備規格的環境條件下使用TPS2065。
• 在處理敏感電子元件時，請采取適當的靜電放電（ESD）防護措施。
