TPS206x-1 配電開關適用于可能遇到高電容負載和短路的應用。該器件集成了 70mΩ N 溝道 MOSFET 功率開關，適用于需要在單個封裝中集成多個功率開關的配電系統。每個開關都由一個邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7V 的電源下工作。
*附件：tps2066-1.pdf

這些開關提供放電功能，可對存儲在輸出電容器上的輸出電壓進行受控放電。

當輸出負載超過限流閾值或出現短路時，該器件通過切換到恒流模式，將過流 （OCx） 邏輯輸出拉低，將輸出電流限制在安全水平。當持續的嚴重過載和短路增加開關中的功率耗散，導致結溫升高時，熱保護電路會關閉開關以防止損壞。一旦器件充分冷卻，就會自動從熱關斷中恢復。內部電路確保開關保持關閉狀態，直到出現有效的輸入電壓。該配電開關設計為將電流限制設置為 1.5A（典型值）。

特性

• 輸出放電功能
• 70mΩ 高側 MOSFET
• 1A 連續電流
• 熱保護和短路保護
• 精確的電流限制（最小 1.1A，最大 1.9A）
• 工作范圍：2.7V 至 5.5V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （ OC）
• 上電期間無 OC 毛刺
• 1μA 最大待機電源電流
• 環境溫度范圍：-40°C 至 85°C
• ESD 保護

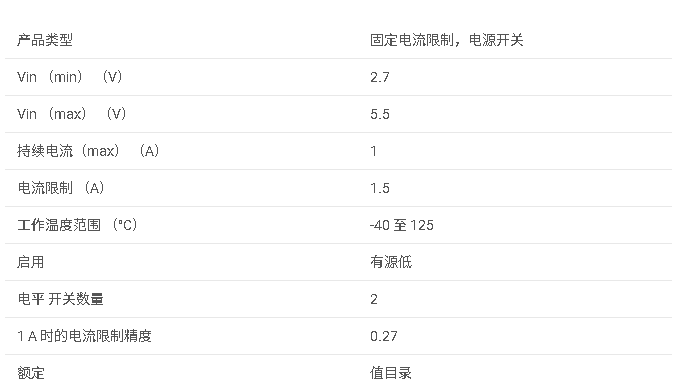

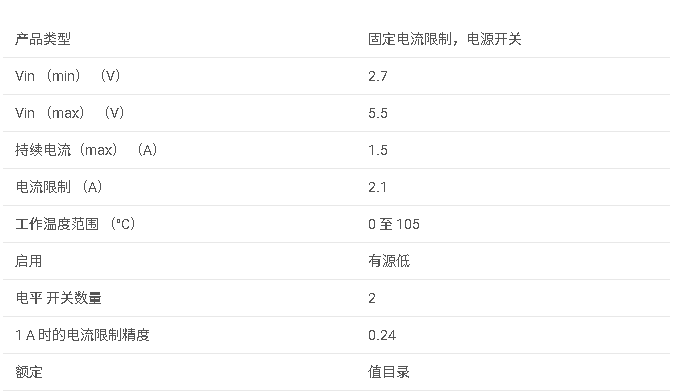

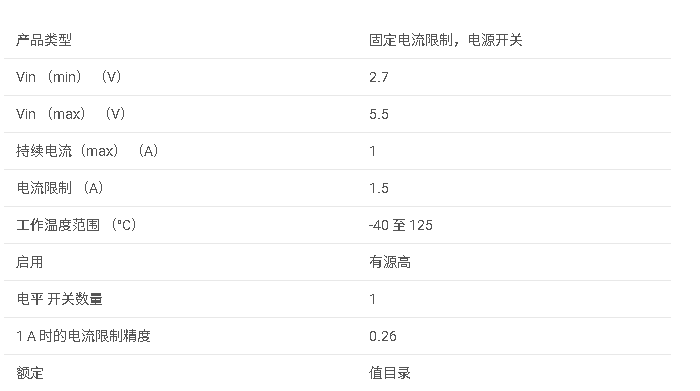

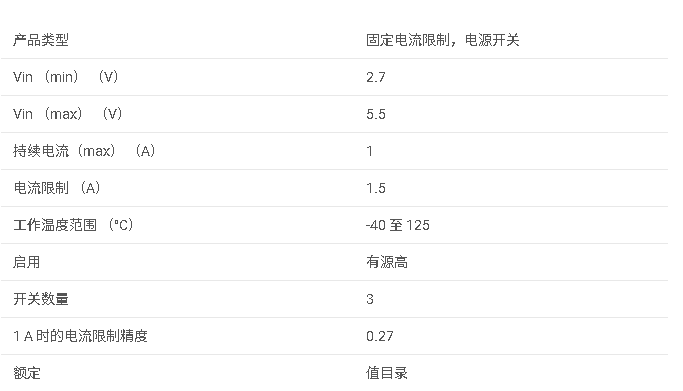

參數

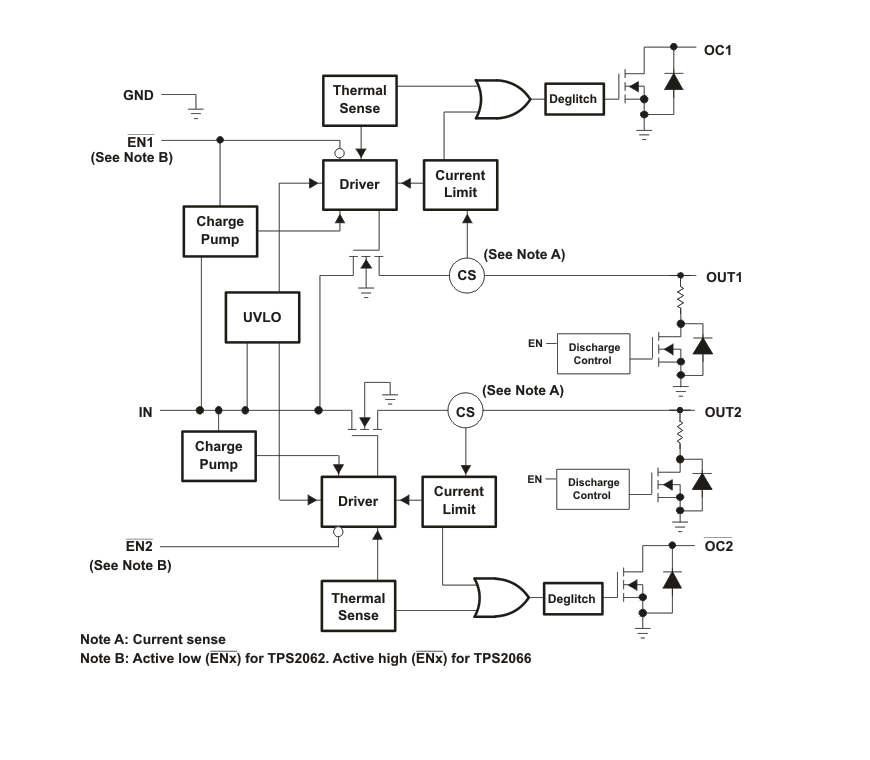

方框圖

1. 產品概述

TPS2066-1是一款由Texas Instruments（TI）生產的電流限制型電源分配開關，專為可能遇到重電容負載和短路的應用而設計。該設備集成了70 mΩ的N通道MOSFET功率開關，適用于需要多個電源開關的單一封裝中的電源分配系統。

2. 主要特性

• ?輸出放電功能?：提供對輸出電容器上存儲的輸出電壓的控制放電。
• ?高側MOSFET?：70 mΩ N通道MOSFET，提供1A的連續電流。
• ?熱保護和短路保護?：防止過載和短路情況下?lián)p壞。
• ?準確電流限制?：典型值為1.5A，最小1.1A，最大1.9A。
• ?工作電壓范圍?：2.7V至5.5V。
• ?典型上升時間?：0.6ms。
• ?欠壓鎖定?：確保在低輸入電壓下不工作。
• ?故障報告去抖動?：OC輸出無故障報告去抖動，上電時無OC抖動。
• ?最大待機供電電流?：1μA。
• ?環境溫度范圍?：-40°C至85°C。
• ?ESD保護?：符合相關標準。

3. 功能描述

• ?電源開關?：由邏輯使能輸入控制，當輸出負載超過電流限制閾值或發生短路時，開關將輸出電流限制在安全水平，并將過電流（OCx）邏輯輸出拉低。
• ?電荷泵?：內部電荷泵提供柵極驅動電壓，無需外部組件，支持低至2.7V的供電電壓。
• ?熱保護?：連續重載或短路導致功率耗散增加，結溫升高時，熱保護電路將關閉開關。
• ?電流感應?：使用感測FET監測負載電流，提高電流測量效率。
• ?欠壓鎖定?：輸入電壓低于約2V時，關閉電源開關。

4. 應用領域

• ?重電容負載應用?：如電源管理系統。
• ?短路保護?：需要防止短路損壞的應用場景。
• ?熱插拔應用?：控制插入設備時的電流和電壓涌流。

5. 電氣特性

• ?靜態漏源導通電阻?：在V I(IN) = 5 V，T J = 25°C時為70 mΩ至135 mΩ。
• ?短路輸出電流?：在25°C時為1.1A至1.5A，最大可達2.1A（取決于結溫）。
• ?供電電流?：低電平輸出時最大為0.5μA，高電平輸出時最大為95μA至120μA（取決于型號和結溫）。

6. 封裝與尺寸

• ?封裝類型?：HVSSOP（DGN）封裝，8引腳。
• ?封裝尺寸?：具體尺寸信息詳見數據手冊中的封裝輪廓圖。

7. 設計資源與支持

• ?數據手冊?：提供了詳細的電氣特性、應用信息和封裝尺寸。
• ?TI E2E論壇?：提供設計幫助和專家解答。
• ?更新通知?：可訂閱更新以接收產品文檔變更通知。

8. 注意事項

• ?最大額定值?：操作時應避免超過絕對最大額定值，以免損壞器件。
• ?熱設計?：需要考慮功率耗散和結溫，以確保器件在允許的溫度范圍內工作。
• ?ESD防護?：集成電路易受ESD損壞，需要適當?shù)奶幚泶胧?/li>
