TPS206x-1 配電開關適用于可能遇到高電容負載和短路的應用。該器件集成了 70mΩ N 溝道 MOSFET 功率開關，適用于需要在單個封裝中集成多個功率開關的配電系統。每個開關都由一個邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7V 的電源下工作。
*附件：tps2065-1.pdf

這些開關提供放電功能，可對存儲在輸出電容器上的輸出電壓進行受控放電。

當輸出負載超過限流閾值或出現短路時，該器件通過切換到恒流模式，將過流 （OCx） 邏輯輸出拉低，將輸出電流限制在安全水平。當持續的嚴重過載和短路增加開關中的功率耗散，導致結溫升高時，熱保護電路會關閉開關以防止損壞。一旦器件充分冷卻，就會自動從熱關斷中恢復。內部電路確保開關保持關閉狀態，直到出現有效的輸入電壓。該配電開關設計為將電流限制設置為 1.5A（典型值）。

特性

• 輸出放電功能
• 70mΩ 高側 MOSFET
• 1A 連續電流
• 熱保護和短路保護
• 精確的電流限制（最小 1.1A，最大 1.9A）
• 工作范圍：2.7V 至 5.5V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （ OC）
• 上電期間無 OC 毛刺
• 1μA 最大待機電源電流
• 環境溫度范圍：-40°C 至 85°C
• ESD 保護

參數

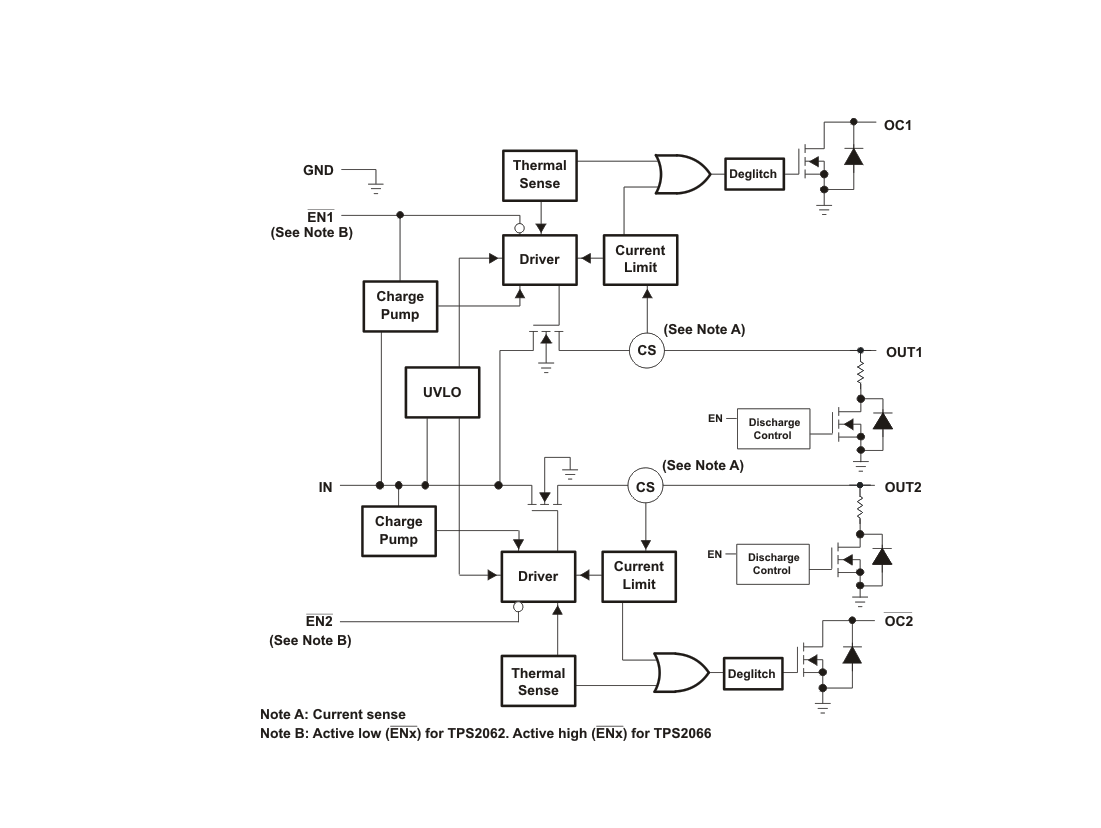

方框圖

1. 產品概述

TPS2065-1是一款電流限制型電源分配開關，專為可能遇到重電容負載和短路情況的應用設計。該設備集成了70 mΩ的N通道MOSFET功率開關，適用于需要多個電源開關的單一封裝中的電源分配系統。

2. 主要特性

• ?輸出放電功能?：提供對輸出電容器上存儲的輸出電壓的控制放電。
• ?高側MOSFET?：70 mΩ N通道MOSFET，支持1A連續電流。
• ?熱和短路保護?：內置熱保護和短路保護，防止設備損壞。
• ?準確電流限制?：電流限制范圍在1.1A至1.9A之間，典型值為1.5A。
• ?寬工作電壓范圍?：支持2.7V至5.5V的輸入電壓。
• ?快速響應?：典型上升時間為0.6ms，支持快速電源切換。
• ?欠壓鎖定?：確保在輸入電壓不足時開關保持關閉狀態。
• ?低待機電流?：最大待機供電電流為1μA，有助于降低系統功耗。
• ?廣泛的溫度范圍?：可在-40°C至85°C的環境溫度下正常工作。

3. 封裝與引腳配置

• ?封裝類型?：提供DGN和SOIC封裝選項。
• ?引腳功能?：包括使能輸入（ENx）、輸入電壓（IN）、過電流輸出（OCx）、電源開關輸出（OUTx）和地（GND）等引腳。

4. 功能模塊

• ?電源開關?：由邏輯使能輸入控制，具有高邊開關特性，防止反向電流。
• ?電荷泵?：內部集成，無需外部組件，為柵極驅動提供所需電壓。
• ?驅動電路?：控制電源開關的柵極電壓，實現快速的開關響應。
• ?熱傳感與保護?：監測結溫，防止過熱損壞。
• ?電流感應?：使用感測FET實時監測負載電流，確保電流限制功能的有效性。
• ?欠壓鎖定電路?：確保在輸入電壓過低時關閉電源開關，保護電路免受損壞。

5. 應用領域

• ?電源管理系統?：適用于需要精確電流控制和保護機制的電源分配系統。
• ?USB設備?：可作為USB主機、自供電集線器和總線供電集線器的電源管理解決方案。
• ?熱插拔應用?：提供安全的熱插拔功能，防止插入或拔出設備時產生的電流和電壓涌流。

6. 電氣特性

• ?靜態漏源導通電阻?：在推薦操作條件下，電阻值在70 mΩ至150 mΩ之間。
• ?短路輸出電流?：在25°C時，短路輸出電流可達1.5A，最大值為2.1A（取決于結溫和輸入電壓）。
• ?供電電流?：在低電平輸出時，供電電流最大為1μA；在高電平輸出時，供電電流根據型號不同而有所差異。

7. 熱性能

提供了詳細的熱阻信息，包括結到環境的熱阻、結到外殼的熱阻等，有助于設計師進行熱設計和分析。

8. 設計資源與支持

• ?數據手冊?：提供了全面的電氣特性、封裝尺寸、應用信息和設計指南。
• ?TI E2E論壇?：提供技術支持和社區交流，幫助設計師解決設計過程中的問題。
• ?文檔更新通知?：可通過TI網站訂閱文檔更新通知，及時獲取最新信息。

9. 注意事項

• 在設計和使用TPS2065-1時，應嚴格遵守數據手冊中規定的絕對最大額定值和推薦操作條件。
• 考慮到熱設計和功率耗散，以確保設備在允許的溫度范圍內可靠工作。
• 注意靜電放電（ESD）防護，避免在處理和安裝過程中對器件造成損害。
