TPS2552D 和 TPS2553D 配電開關適用于以下應用： 需要精確的電流限制，或者遇到重電容負載和短路 并提供高達 1.5 A 的連續負載電流。這些器件提供可編程的 通過外部電阻器實現 75 mA 至 1.7 A（典型值）之間的限流閾值。限流 在較高的電流限制設置下，可以實現 ±6% 的精度。電源開關 控制上升和下降時間，以最大限度地減少開啟/關閉期間的電流浪涌。
*附件：tps2552d.pdf

TPS2552D/3D 器件通過使用 恒定電流模式，當輸出負載超過限流閾值時。內部 當輸出電壓被驅動得高于 用于保護開關輸入側設備的輸入。FAULT 輸出在過流和反向電壓情況下斷言為低電平。

特性

• 最大負載電流高達 1.5 A
• 1.7 A 時限流精度為 ±6%（典型值）
• 滿足 USB 限流要求
• 向后兼容 TPS2550/51
• 可調電流限制：75 mA–1700 mA（典型值）
• 恒流（TPS2552D 和 TPS2553D）
• TPS2552D（啟用低電平）和 TPS2553D（啟用高電平）
• 快速過流響應 - 2 μs（典型值）
• 85mΩ 高壓側 MOSFET（DBV 封裝）
• 反向輸入-輸出電壓保護
• 工作范圍：2.7 V 至 6.5 V
• 內置軟啟動
• 符合 IEC 61000-4-2 標準的 15 kV ESD 保護（帶外部電容）
• UL 認證 – 文件編號E169910 和 NEMKO IEC60950-1-am1 ed2.0

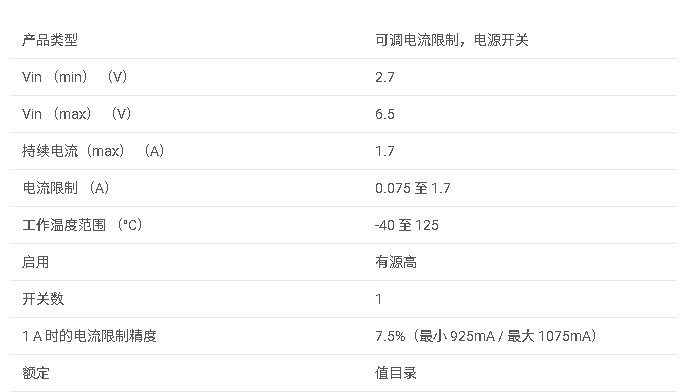

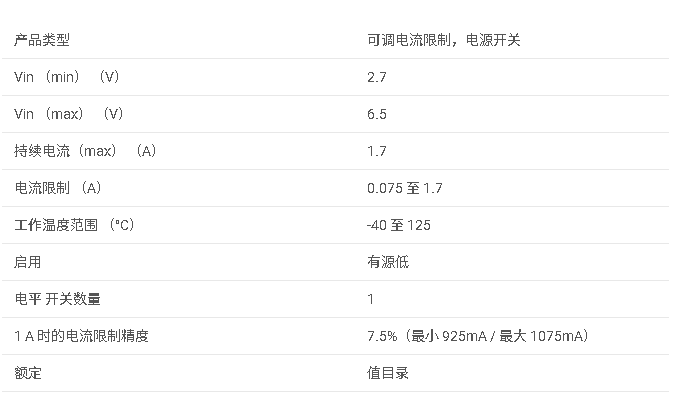

參數

方框圖

1. 產品概述

TPS2552D 是一款精密可調電流限制功率分配開關，專為需要精密電流限制或處理重電容負載和短路情況的應用而設計。該器件能夠提供高達 1.5A 的連續負載電流，并通過外部電阻器實現 75mA 至 1.7A（典型值）的可編程電流限制閾值。

2. 關鍵特性

• ?高精度電流限制?：在較高電流限制設置下，電流限制精度可達 ±6%。
• ?可編程電流限制?：通過外部電阻器設置，電流限制閾值在 75mA 至 1.7A 之間可調。
• ?快速過流響應?：過流響應時間為 2μs（典型值）。
• ?反向輸入輸出電壓保護?：內置反向電壓比較器，當輸出電壓高于輸入電壓時禁用功率開關。
• ?寬工作電壓范圍?：2.7V 至 6.5V。
• ?內置軟啟動?：控制開關的上升和下降時間，以最小化開/關時的電流和電壓浪涌。
• ?15kV ESD 保護?：符合 IEC 61000-4-2 標準，帶外部電容。

3. 功能描述

• ?過流保護?：當負載超過電流限制閾值時，設備將進入恒定電流模式，限制輸出電流并相應降低輸出電壓。
• ?反向電壓保護?：當輸出電壓超過輸入電壓一定閾值（典型值為 135mV）時，功率開關將關斷，以防止輸入側設備受損。
• ?FAULT 輸出?：在過流、過溫和反向電壓條件下，F(xiàn)AULT 輸出將拉低。
• ? 欠壓鎖定（UVLO） ?：輸入電壓未達到 UVLO 開啟閾值之前，功率開關將被禁用。
• ?熱保護?：內置兩個獨立的熱傳感器，用于監測功率開關的工作溫度，并在超過推薦值時禁用操作。

4. 應用場景

• USB 端口/集線器
• 數字電視
• 機頂盒
• VOIP 電話

5. 編程與電流限制設置

• 電流限制閾值通過外部電阻器 R_ILIM 設置，推薦電阻值范圍為 15kΩ 至 232kΩ。
• 提供了電流限制閾值與 R_ILIM 電阻值之間的計算公式和圖表，幫助用戶根據應用需求選擇合適的電阻值。

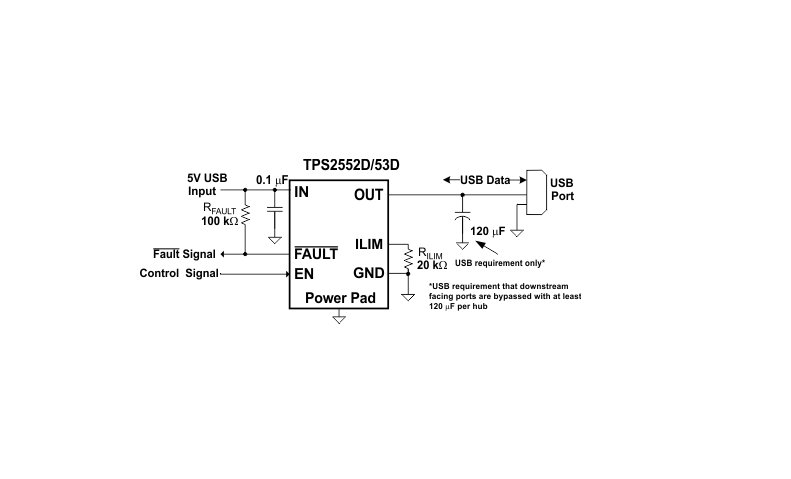

6. 典型應用電路

• 提供了兩電平電流限制電路和自動重試功能的典型應用電路圖，展示了如何根據外部系統條件調整電流限制閾值，并實現故障條件下的自動重試功能。

7. 布局指南

• 推薦了輸入和輸出電容的選擇和布局要求，以及 R_ILIM 電阻器到設備的跡線布局，以減少寄生效應對電流限制精度的影響。
• 強調了熱墊應直接連接到 PCB 接地平面，以提高熱傳導效率。
