TPS25221 適用于可能遇到重電容負載和短路的應用。可編程限流閾值可使用外部電阻器設置在 275 mA 至 2.7 A（典型值）之間。我限制在較高的電流限制設置下，可以實現 ±6% 的精度。電源開關的上升和下降時間受到控制，以最大限度地減少開啟和關閉期間的電流浪涌。

當負載試圖吸收超過編程 I 的電流時限制內部 FET 進入恒流模式以保持 I負荷等于或低于 I 限制 .在過流情況下，在內置去毛刺時間之后，F(xiàn)AULT 輸出將置為低電平。
*附件：tps25221.pdf

特性

• 2.5V 至 5.5V V經營
• 使用 TPS2553 的 Pin-to-Pin
• 2-A I 型CONT_MAX
• 0.275A 至 2.7A 可調 I 限制 （1.7 A 時為 ±6.5%）
• 70mΩ（典型值）R上
• 1.5μs 短路響應
• 8 ms 故障報告抗尖峰脈沖
• 反向電流阻塞（禁用時）
• 內置軟啟動
• UL 60950 和 UL 62368 認可
• 符合 IEC 61000-4-2 標準的 15kV ESD 保護（帶外部電容）

參數

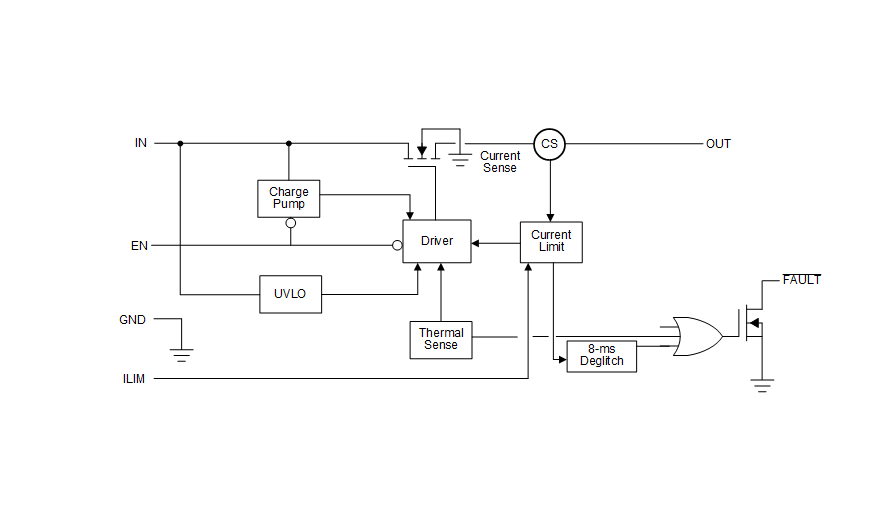

方框圖

1. 產品概述

TPS25221 是一款 2.5V 至 5.5V 輸入，2A 連續電流限制開關，適用于 USB 端口、集線器、筆記本電腦、臺式機、HDTV 和機頂盒等應用。該產品具有可編程電流限制、短路保護、過溫保護等功能，特別適用于需要處理重電容負載和短路情況的應用場景。

2. 關鍵特性

• ?輸入電壓范圍?：2.5V 至 5.5V
• ?最大連續輸出電流?：2A
• ?可編程電流限制?：通過外部電阻設置，范圍在 275mA 至 2.7A 之間（典型值），精度可達 ±6%
• ?短路響應?：1.5μs 短路響應時間
• ?故障報告?：8ms 故障報告去抖動時間，過流或過熱時 FAULT 引腳輸出低電平
• ?反向電流阻斷?：當禁用時具有反向電流阻斷功能
• ?軟啟動?：內置軟啟動功能，減少啟動時的電流浪涌
• ?ESD 保護?：符合 IEC 61000-4-2 標準，提供 15kV ESD 保護（需外部電容）
• ?封裝?：提供 SOT-23 和 WSON 兩種封裝選項

3. 功能描述

• ?過流保護?：當負載電流超過設定的電流限制時，TPS25221 將進入恒流模式，限制輸出電流至設定值，同時輸出電壓相應降低。
• ?故障響應?：FAULT 引腳在過流或過熱條件下輸出低電平，并通過 8ms 去抖動時間防止誤報。
• ?欠壓鎖定?：輸入電壓低于設定閾值時，自動關閉電源開關，防止不穩定工作。
• ?使能控制?：通過 EN 引腳控制電源開關，支持高電平或低電平使能。
• ?熱保護?：內置兩個獨立的熱傳感器，分別監測功率開關和環境溫度，超過設定閾值時自動關閉電源開關。

4. 應用領域

• USB 端口和集線器
• 筆記本電腦和臺式機
• HDTV
• 機頂盒
• 光學插座保護

5. 封裝與尺寸

• SOT-23 封裝：2.90mm x 1.60mm
• WSON 封裝：2.00mm x 2.00mm

6. 熱信息

• 提供了不同封裝和條件下的熱阻信息，有助于熱設計和熱管理。

7. 電氣特性

• 詳細列出了包括靜態漏源導通電阻、上升時間、下降時間、使能輸入閾值、電流限制閾值、短路響應時間等在內的電氣特性參數。

8. 典型應用電路

• 提供了包括兩級電流限制電路、自動重試功能電路和 USB 電源開關電路在內的典型應用電路示例，以及詳細的設計步驟和參數計算方法。

9. 布局指南

• 提供了 PCB 布局建議，包括旁路電容的放置、熱墊的連接、電流限制電阻的走線等，以確保最佳性能。
