TPS20xxC 和 TPS20xxC-2 雙通道配電開關系列適用于 USB 等可能會遇到重電容負載和短路的應用。這 該系列為具有固定電流限制閾值的多個器件提供 0.5 A 之間的應用 和 2 個 A。
*附件：tps2062c-2.pdf

TPS20xxC 和 TPS20xxC-2 雙系列將輸出電流限制在安全水平 當輸出負載超過限流閾值時，工作在恒定電流模式。這 在所有條件下提供可預測的故障電流。快速過流響應時間緩解 當輸出短路時，5 V 主電源提供穩壓電源的負擔。這 控制電源開關的上升和下降時間，以最大限度地減少導通期間的電流浪涌，并且 關閉。

特性

• 雙電源開關系列
• 額定電流為 0.5 A、1 A、1.5 A、2 A
• 精確的 ±20% 電流限制容差
• 快速過流響應 – 2 μs（典型值）
• 70mΩ（典型值）高側 N 溝道 MOSFET
• 工作范圍：4.5 V 至 5.5 V
• 抗毛刺故障報告 （FLTx)
• 帶 （TPS20xxC） 和不帶
  （TPS20xxC-2） 輸出放電的選定部件
• 反向電流阻斷
• 內置軟啟動
• 與現有 Pin 的 Pin 對 Pin
• 環境溫度范圍：–40°C 至 85°C

參數

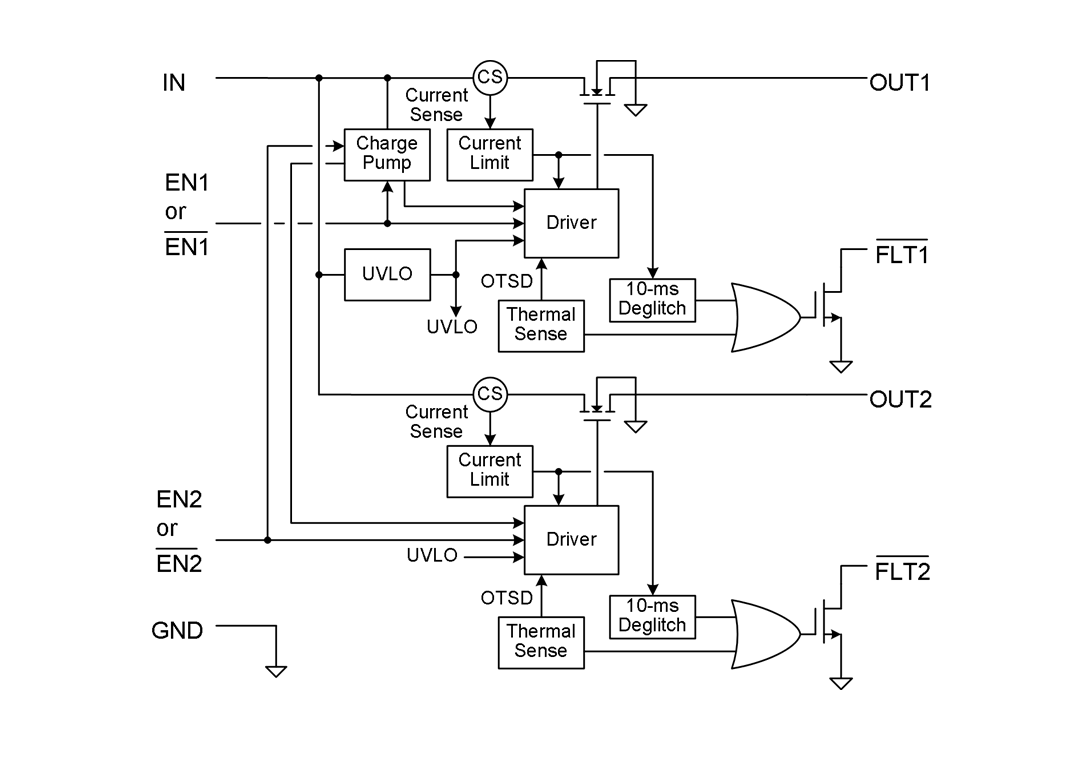

方框圖

1. 產品概述

TPS2062C-2是一款雙通道、限流、電源分配開關，適用于USB等應用場合，能夠應對重電容負載和短路情況。該系列提供多種固定電流限制閾值的器件，額定電流可達1A。

2. 主要特性

• ?雙通道設計?：支持兩個獨立的電源輸出通道。
• ?準確限流?：電流限制精度高達±20%，提供可預測的故障電流。
• ?快速過流響應?：過流響應時間典型值為2μs。
• ?高側N溝道MOSFET?：具有70mΩ（典型值）的低導通電阻。
• ?寬工作范圍?：輸入電壓范圍為4.5V至5.5V，環境溫度范圍為-40°C至85°C。
• ?故障報告?：具有去抖動故障報告功能，通過FLTx引腳指示過流或過熱故障。

3. 應用領域

• USB端口或集線器
• 筆記本電腦和臺式機
• 高清數字電視
• 機頂盒
• 短路保護

4. 功能描述

• ?限流保護?：當輸出負載超過設定的電流限制閾值時，自動進入恒流模式，限制輸出電流。
• ?過熱保護?：內置過熱保護電路，防止器件因溫度過高而損壞。
• ?軟啟動?：控制電源開關的上升和下降時間，減小電流和電壓浪涌。
• ?反向電流阻斷?：當器件關閉時，阻止電流從輸出端流向輸入端。

5. 電氣特性

• ?導通電阻?：典型值為73mΩ，最大值為101mΩ（不同封裝和溫度條件下有所差異）。
• ?電流限制?：額定電流為1A，電流限制范圍為1.12A至2.10A（具體取決于溫度和封裝）。
• ?開關時間?：開啟時間典型值為0.58ms至1.15ms，關閉時間典型值為0.33ms至0.66ms。

6. 封裝與尺寸

• 提供MSOP-8、SOIC-8、SON-8和VSON-10等多種封裝選項。
• 具體封裝尺寸和引腳布局詳見數據手冊。

7. 典型應用電路

文件提供了典型應用電路圖，展示了TPS2062C-2在USB電源分配中的應用，包括輸入電容、輸出電容、使能引腳、故障指示引腳等的連接方式。

8. 設計指南

• ?旁路電容?：建議在輸入引腳附近放置一個0.1μF或更大的陶瓷旁路電容，以減小輸入電壓的波動。
• ?輸出電容?：根據應用需求選擇合適的輸出電容，以穩定輸出電壓和減小負載瞬變時的電壓波動。
• ?使能控制?：通過控制EN1和EN2引腳的高低電平，可以獨立控制兩個輸出通道的開關狀態。
• ?故障處理?：監控FLTx引腳的狀態，及時響應過流或過熱故障，保護系統安全。
