TPS2560 和 TPS2561 （TPS256x） 是雙通道配電開關，適用于需要精確電流限制或遇到重電容負載和短路的應用。這些器件通過外部電阻器提供每通道 250 mA 至 2.8 A（典型值）的可編程限流閾值。電源開關的上升和下降時間受到控制，以最大限度地減少導通和關斷期間的電流浪涌。

當輸出負載超過電流限制閾值時，TPS256x 器件的每個通道都會切換到恒定電流模式，從而將輸出電流限制在安全水平。每個通道的 FAULTx 邏輯輸出在過流和過熱情況下獨立地置為低電平。
*附件：tps2560.pdf

特性

• 兩個獨立的限流通道
• 滿足 USB 限流要求
• 可調電流限制：250 mA 至 2.8 A（典型值）
• ± 2.8 A 時電流限制精度為 7.5%
• 快速過流響應：3.5 μs（典型值）
• 兩個 44mΩ 高側 MOSFET
• 工作范圍：2.5 V 至 6.5 V
• 最大待機電源電流為 2μA
• 內置軟啟動
• 支持 15kV、8kV 系統級 ESD

參數

方框圖

一、產品概述

• ?產品名稱?：TPS256x（包括TPS2560和TPS2561）
• ?功能描述?：雙通道精密可調限流電源開關，適用于需要精確限流或處理重電容負載和短路的應用場景。

二、主要特性

• ?雙通道限流?：每通道可獨立限流，限流范圍250 mA至2.8 A（典型值）。
• ?高精度?：±7.5%的限流精度（在2.8 A時）。
• ?快速響應?：過流響應時間3.5 μs（典型值）。
• ?低待機功耗?：最大2 μA的待機供電電流。
• ?寬工作電壓范圍?：2.5 V至6.5 V。
• ?保護功能?：內置軟啟動、過流保護、過熱保護和欠壓鎖定（UVLO）。
• ?認證與標準?：符合USB限流要求，通過UL、CB和Nemko認證。

三、應用領域

• USB端口和集線器
• 數字電視
• 機頂盒
• VOIP電話

四、功能描述

• ?限流功能?：當輸出負載超過限流閾值時，自動切換到恒流模式，限制輸出電流。
• ?過流與過熱保護?：每通道具有獨立的FAULTx邏輯輸出，在過流或過熱條件下斷言（低電平）。
• ?軟啟動?：內置軟啟動功能，減少開機時的電流和電壓浪涌。
• ?可編程限流閾值?：通過外部電阻器設置每通道的限流閾值。

五、電氣特性

• ?靜態漏源導通電阻?：每通道44 m?（典型值，VIN = 5V，TJ = 25°C）。
• ?上升和下降時間?：輸出電壓的上升時間（2.5 V至6.5 V VIN）為2 ms至4 ms，下降時間為0.4 ms至1 ms。
• ?使能輸入?：兼容TTL和CMOS邏輯電平，低電平（TPS2560）或高電平（TPS2561）使能電源開關。
• ?熱關斷?：結溫超過135°C時自動關斷，具有約20°C的遲滯特性。

六、封裝與尺寸

• ?封裝類型?：10引腳VSON封裝，尺寸為3.00 mm × 3.00 mm。
• ?熱焊盤?：內部連接到GND，用于將器件散熱到電路板。

七、布局指南

• ?旁路電容?：推薦在VIN和GND之間放置一個0.1 μF或更大的陶瓷旁路電容，以減少電源瞬態引起的輸入端振鈴。
• ?輸出電容?：當預期輸出端有大瞬態電流時，推薦在輸出引腳放置高值電解電容。
• ?限流電阻布局?：連接ILIM引腳的電阻器應盡可能短，以減少寄生效應對限流精度的影響。

八、應用曲線與典型應用

• 提供了多種應用曲線，包括開啟延遲和上升時間、關閉延遲和下降時間、全載到短路瞬態響應等。

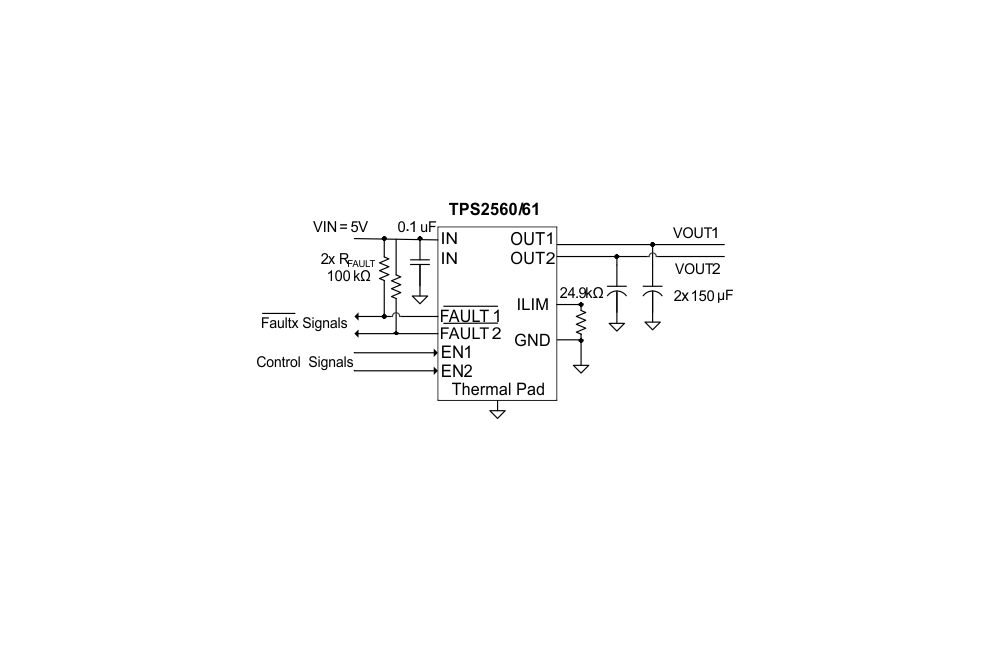

• 典型應用電路展示了如何使用TPS256x實現雙通道限流電源開關。

九、結論

TPS256x是一款功能強大的雙通道精密可調限流電源開關，適用于需要精確電流控制和保護的多種應用場景。其高精度、快速響應和多種保護功能使其成為USB端口、數字電視和其他需要穩定電源輸出的設備的理想選擇。
