概述
MAX96751 串行器將 HDMI轉換為單或雙 GMSL? 串行協議。它還發送和接收側信道和外設控制數據，實現全雙工、單線、視頻和雙向數據傳輸。每個 GMSL2 鏈路以正向 3Gbps 或 6Gbps 的固定速率運行，反向以 187.5Mbps 的固定速率運行。

該MAX96751支持每個 GMSL2 鏈路高達 215MHz PCLK 的 RGB888 視頻。

有關支持兩個顯示器的設計，請參閱詳細說明的“支持兩個顯示器的新設計”部分，以了解更多信息。

GMSL2 并發控制通道在 I^2^C 或 UART 模式下運行。提供兩個額外的直通 I、^2^C 或 UART 通道和一個直通 SPI 通道，用于外設控制。雙向音頻通道支持 I^2^S 立體聲和多達 8 個時分多路復用 （TDM） 模式通道。

數據可以通過符合 GMSL2 通道規范的低成本 50Ω 同軸電纜或 100Ω STP 電纜傳輸。請與工廠聯系以獲取 GMSL2 通道規范文檔。
數據表：*附件：MAX96751帶HDMI 2.0輸入的GMSL2串行器技術手冊.pdf

應用

• 導航和觸摸屏顯示器
• 數字儀表盤和平視顯示器
• 后座和乘客信息娛樂顯示器
• 消費類 HDMI 端口應用

特性

• HDMI v1.4b/v2.0a 輸入接口
• 3Gbps 或 6Gbps 前向鏈路速率
• 187.5Mbps 反向鏈路速率
• 單線全雙工能力
• 高清視頻應用的理想選擇
  • 每個鏈路高達 215MHz 的 PCLK
  • 雙鏈路模式下高達 430MHz 的 PCLK
• 使用低成本 50Ω 同軸電纜或 100Ω STP 電纜
• 正向和反向 I^2^S 或 7.1 TDM 音頻
• Video Pattern Generator 提供快速鏈路驗證
• 線路故障監視器可檢測串行 I/O 短路、接地、電池短路或開路
• ASIL 相關功能安全特性
  • 符合 ASIL B 標準
  • 控制通道數據（I^2^C、UART、SPI、GPIO、音頻）的 16 位 CRC 保護
  • 檢測到錯誤時，所有控制通道數據和音頻數據出錯時重傳
  • 可選 32 位視頻線路 CRC
  • 用于故障檢測的可選中斷
  • 視頻水印生成
• 性能工具確保高鏈路裕量
  • GMSL 鏈路上的連續自適應均衡
  • 內置正向和反向通道 PRBS 發生器，用于串行 I/O 鏈路的 BER 測試
  • 用于鏈路診斷的 Eye-Open Monitor
• 用于設備配置和與遠程外設通信的并發控制通道
  • 初級和直通 I^2^C/UART、SPI 和隧道式或寄存器可編程 GPIO
  • 可設置的優先級
  • 8 個硬件可編程器件地址
  • 多達 20 個可編程 GPIO
  • 具有寄存器狀態保持的休眠模式
• 額定工作溫度范圍為 -40°C 至 +105°C 汽車級溫度范圍
• 符合 AEC-Q100 標準
• 緊湊的 8mm x 8mm TQFN，帶有裸露焊盤

框圖

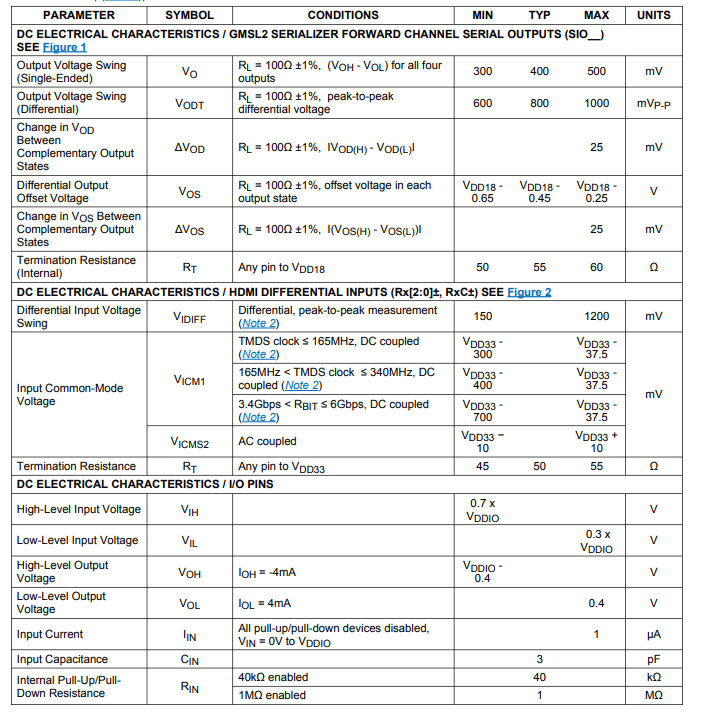

電特性

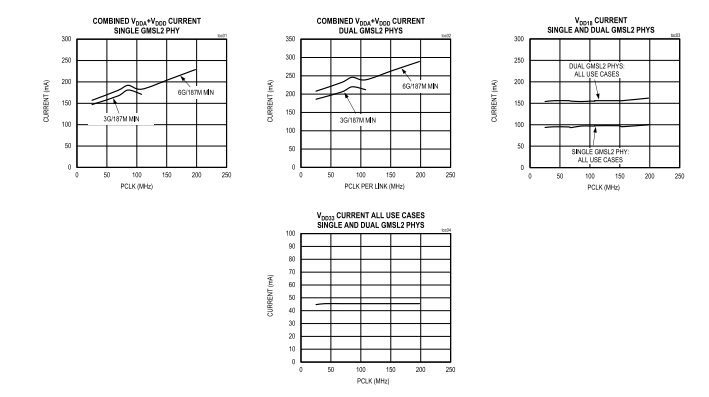

典型操作特性

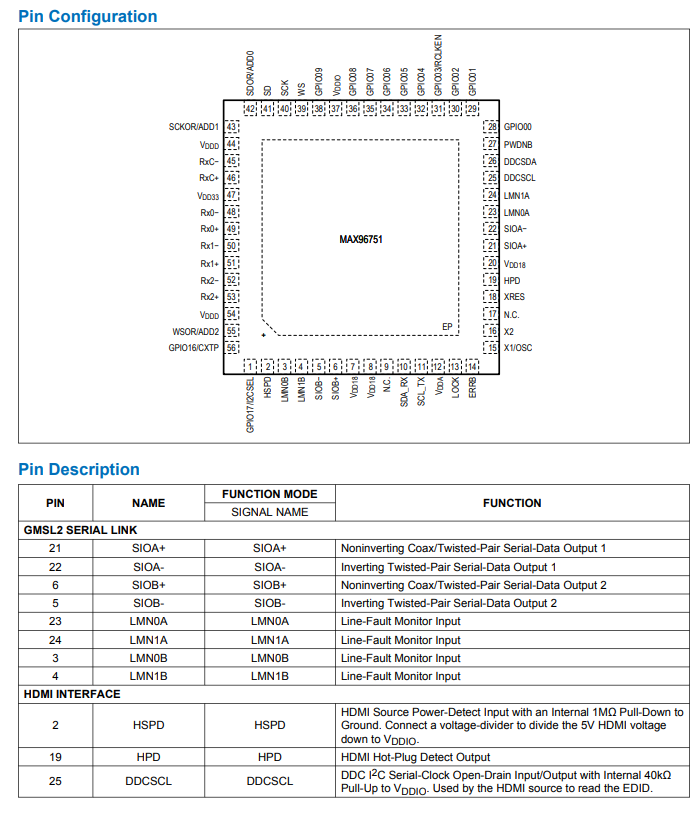

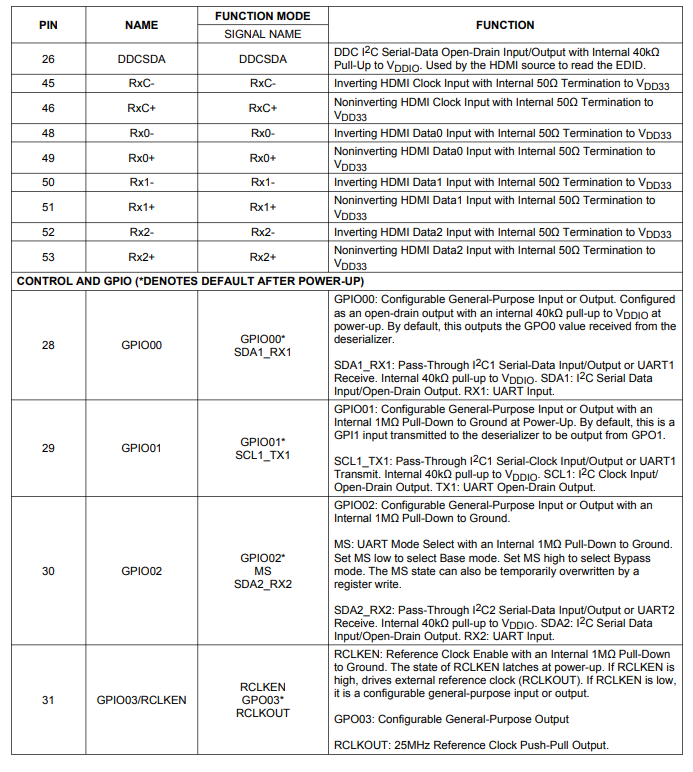

引腳配置描述

詳細說明

本數據手冊包含電氣規格、引腳和功能說明、特性概述以及寄存器定義。設計人員要使用該器件進行設計，還必須了解以下信息：

• GMSL2通道規范，包含構成GMSL2鏈路的印刷電路板（PCB）走線、電纜和連接器的物理層要求。
• GMSL2硬件設計指南，包含PCB設計建議、應用電路、外部元件選擇以及GMSL2信號完整性工具的使用指南。
• GMSL2用戶指南，包含GMSL2器件特性的詳細編程指南。
• MAX96751用戶指南，包含MAX96751器件特性的詳細編程指南。
• 勘誤表，包含與已發布器件規格的偏差，且特定于部件編號和版本ID。

如需獲取這些文檔以及關于MAX96751特性的更多指導，請聯系廠家。

新設計支持雙顯示屏

盡管MAX96751器件支持同時使用兩條GMSL2鏈路，但亞德諾半導體（Analog Devices）不建議將該器件用于支持雙顯示屏的新設計。

在使用兩條GMSL2鏈路的模式（分配器或復制模式）下，如果一條鏈路失鎖（顯示屏關閉、鏈路損壞等），MAX96751器件會反復嘗試重新建立兩條鏈路的鎖定。如果鏈路丟失的原因是永久性的（即鏈路斷開或類似情況），在沒有特定軟件干預的情況下，兩條鏈路都無法重新建立鎖定。

如果一條鏈路受到干擾對另一個顯示屏產生不可接受的影響，我們建議不要將這些器件用于支持雙顯示屏的設計。請聯系廠家獲取建議的軟件解決方法以及與支持雙顯示屏用例相關的更多詳細信息。

注意，在雙鏈路模式下（兩條鏈路驅動單個解串器），一條鏈路丟失會導致顯示屏黑屏。MAX96751器件在單鏈路應用中性能可靠，仍推薦用于新設計。
