Analog Devices MAX9295D GMSL2雙CSI-2串行器將MIPI CSI-2數據流轉換為GMSL2? 或GMSL1? 格式。Analog Devices MAX9295D支持單端口或雙端口配置。它有助于通過超過15m的電纜實現全雙工視頻傳輸和雙向控制數據。在GMSL2模式下，該器件在正向以3Gbps或6Gbps速率工作，在反向則以187.5Mbps速率工作。GMSL1模式可與3.12Gbps或1.5Gbps GMSL1解串器配對，或以高達4.5Gbps的工作速率與配置為GMSL1的GMSL2解串器配對。該器件符合AEC-Q100 2級標準，適用于汽車應用，工作溫度范圍為-40°C至+105°C，支持同軸或屏蔽雙絞線（STP）電纜。

數據手冊：*附件：Analog Devices Inc. MAX9295D GMSL2雙CSI-2串行器數據手冊.pdf

特性

• 雙4通道MIPI CSI-2 v1.3端口
  • MIPI D-PHY v1.2（每通道80Mbps至2.5Gbps）
  • 支持4通道CSI-2虛擬通道
  • 支持RAW8/10/12/14/16/20、RGB565/666/888和YUV8/10位數據類型
  • GMSL2模式下的CSI-2輸入可接受具有不同視頻時序和分辨率的攝像頭
  • CSI-2 ECC和校驗和誤碼檢測與標記
  • CSI-2通道再分配和極性翻轉
• 3/6Gbps時可選擇GMSL2或向后兼容的GMSL1模式
  • 與GMSL1模式下的GMSL2解串器配對時，工作速率高達4.5Gbps
  • 187.5Mbps反向鏈路，用于小尺寸電纜供電 (PoC) 濾波器
  • 正向和反向通道PRB，用于串行鏈路的BER測試
  • 反向通道眼圖張開度監視器，用于連續鏈路裕度診斷
  • 反向通道自適應均衡支持長達15米的同軸電纜，設有多個直插式連接器
  • 交叉點開關將輸入重映射到任何所需的解串器輸出訂單
• ASIL相關功能安全特性 (GMSL2)
  • 符合ASIL B要求
  • 針對側通道數據（I^2^C、UART、SPI、GPIO）的16位CRC保護，檢測到錯誤時重傳
  • 視頻線路數據的可選32位CRC保護
  • 視頻水印插入和檢測
• 并行側通道，用于器件配置和與外設通信
  • GMSL2：I^2^C/UART、雙直通I^2^C/UART、SPI、GPIO和寄存器可編程GPIO
  • GMSL1：I^2^C/UART、隧道GPI-GPO和CNTL鏈路，以及寄存器可編程GPIO
  • 四個硬件可選器件地址
• 三個內部和三個外部電源電壓監控器
• 50Ω同軸電纜或100Ω STP
• 可編程擴頻，用于降低EMI
• 7mm x 7mm TQFN封裝，帶裸露焊盤，可提供可濕性側翼
• -40 °C 到 +105 °C 工作溫度
• AEC-Q100 2級

應用

• 共置傳感器
• 立體聲相機
• 側后視鏡
• 雷達
• LiDAR

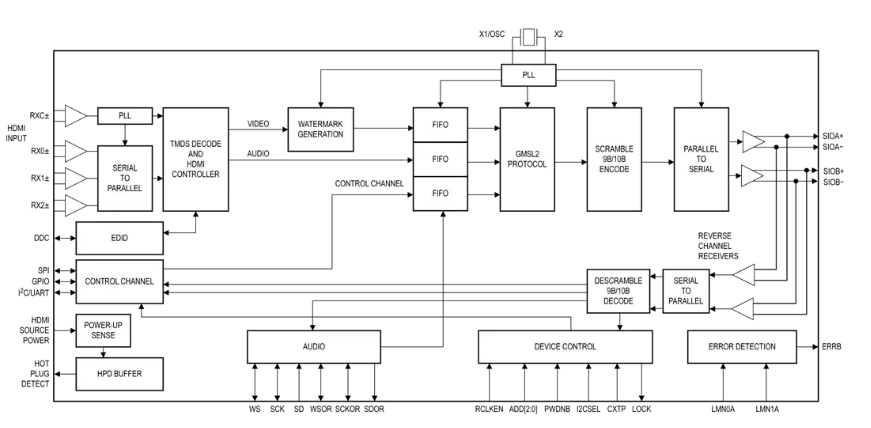

框圖
