概述
MAX96700為小尺寸解串器，具有特別適合于汽車攝像應用的特性。特性包括自適應均衡和輸出交叉點開關。嵌入式通道在UART、I^2^C和混合UART/I^2^C模式下工作在9.6kbps至1Mbps，允許設置串行器、解串器(SerDes)和圖像傳感器寄存器，與視頻定時無關。

解串器可跟蹤擴頻串行輸入的數據。串行輸入滿足ISO 10605和IEC 61000-4-2 ESD標準。核心電源供電范圍為1.7V至1.9V，I/O電源范圍為1.7V至3.6V。器件采用32引腳(5mm × 5mm) TQFN封裝，引腳間距為0.5mm，工作在-40°C至+115°C溫度范圍。
數據表：*附件：MAX96700 14位GMSL解串器，帶同軸或STP電纜輸入技術手冊.pdf
應用

• 汽車攝像應用

特性

• 理想用于攝像系統
  • 支持低成本50Ω同軸(100Ω STP)電纜
  • 視頻/控制數據檢錯
  • 高抗干擾模式，支持可靠的控制通道EMC容限
  • 檢測到錯誤時重發控制數據
  • 同類中最佳供電電流：190mA (最大)
  • 自適應均衡，全速工作時傳輸距離長達15m
  • 32引腳(5mm × 5mm) TQFN封裝
  • 幀同步和場同步編碼和跟蹤
• 高速解串轉換數據，支持百萬像素攝像頭
  • 串行碼率高達1.74Gbps
  • 6.25MHz至87MHz × 12位 + H/V數據
  • 36.66MHz至116MHz × 12位 + H/V數據(通過內部編碼)
• 多種模式，提高系統靈活性
  • 9.6kbps至1Mbps控制通道，UART、I^2^C (時鐘展寬)或UART至I^2^C模式
  • 2:1輸入多路復用器，用于選擇攝像頭
  • 15個硬件可選擇I^2^C器件地址
  • 可配合任何Maxim的GMSL串行器使用
  • 交叉點開關將數據映射到任意輸出
• 降低EMI屏蔽要求
  • 擴頻串行數據跟蹤并轉換到并行輸出
  • 1.7V至1.9V核心電壓，1.7V至3.6V I/O電源
• 用于系統驗證的外設功能
  • 內置PRBS接收器，用于BER測試
  • 眼寬監測允許在系統測試高速串行鏈路
  • 專用“Up/Down” GPI，用于攝像頭幀同步觸發或其它功能
• 滿足AEC-Q100汽車規范
  • -40°C至+115°C工作溫度范圍
  • ±8kV接觸放電保護和±15kV氣隙放電保護，滿足IEC 61000-4-2和ISO 10605標準的ESD保護要求

簡化框圖

DC電氣特性

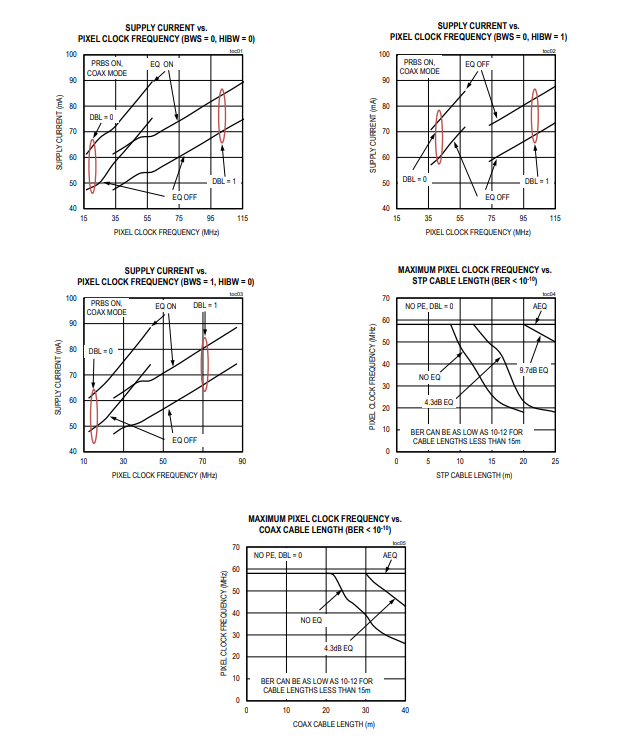

典型操作特性

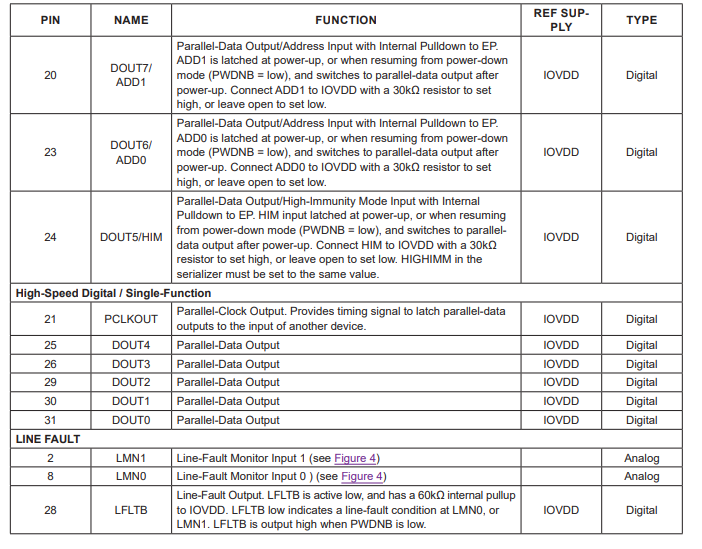

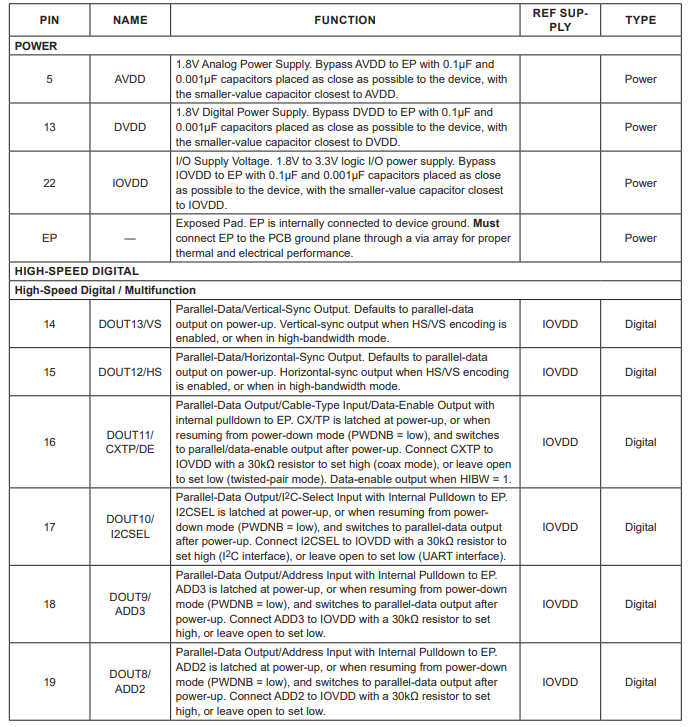

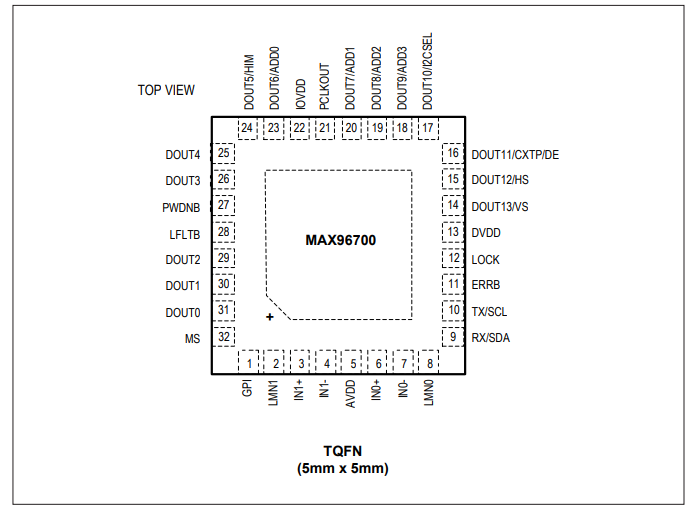

引腳配置描述

詳細說明

MAX96700解序列化器是一款緊湊的設備，其特性特別適用于汽車攝像頭應用。該設備可在各種輸出寬度和數據速率下運行，總串行數據速率高達1.75Gbps。高帶寬模式提供116MHz并行時鐘速率，每12位視頻數據伴隨2位同步（HS/VS）數據。一個嵌入式9.6kbps至1Mbps的控制通道可對解序列化器進行編程，并可連接UART或I2C外設。

為提高安全性，該設備具備視頻和控制數據的CRC保護功能。此外，控制通道的反向傳輸和高抗擾度調制可減少比特誤差，確?？煽?a target="_blank">通信。自動均衡功能，以及PRBS測試器和嵌入式眼圖寬度監視器，可用于系統優化。

該設備可在-40°C至+115°C的汽車溫度范圍內運行。

串行鏈路信令和數據格式

序列化器對輸入的并行數據進行加擾，并將其與控制數據相結合，然后對組合后的數據進行編碼，以便進行傳輸。輸出為單一比特流，比特率因總線寬度而異。解序列化器接收串行數據，并恢復時鐘信號。隨后對數據進行解序列化、解碼和去加擾，轉換為并行輸出數據和控制數據。

工作模式

GMSL設備可根據應用需求配置為多種工作模式。這些模式有助于更高效地利用串行帶寬。大多數設置是在系統設計階段確定的，并且可通過外部配置引腳或寄存器位進行配置。

視頻/配置鏈路

在正常工作狀態下，序列化器在視頻鏈路模式（SEREN = 1）下運行，視頻數據和控制數據通過串行鏈路發送。在序列化器中設置SEREN = 0可關閉視頻鏈路的串行電源，此模式要求有有效的PCLK才能運行。

配置鏈路用于在沒有PCLK時對序列化器、解序列化器和外設進行設置。設置SEREN = 0和CLINK = 1可啟用配置鏈路（SEREN = 1會強制序列化器進入視頻鏈路模式）。一旦建立了PCLK，就將視頻鏈路（SEREN = 1）開啟。

默認情況下，視頻鏈路模式需要有效的PCLK才能運行。在序列化器中設置AUTO_CLINK位為1（如果支持），SEREN為1，可在PCLK不存在時自動在視頻鏈路和配置鏈路之間切換。

單雙模式工作

單模式和雙模式可將可用的1.74Gbps帶寬配置為各種寬度和字速率。單模式操作與所有GMSL設備兼容，每個串行字序列化一個并行字。雙模式操作則為每個串行字序列化兩個半寬度并行字，使并行字速率提高2倍（與單模式相比）。設置DBL = 0為單模式操作，DBL = 1為雙模式操作。

行同步/場同步編碼

默認情況下，GMSL將視頻比特時隙分配給HSYNC、VSYNC，若使用則分配給DE。通過HS/VS編碼，設備會對特殊脈沖進行編碼，以釋放額外的視頻比特時隙。HSYNC編碼在默認情況下處于開啟狀態。HIBW = 1時啟用高帶寬模式（HBW）。僅當HIBW = 1且DE_EN = 1時，才對HSYNC進行編碼。HIBW = 0（若啟用）時，使用視頻比特對HSYNC進行編碼，要求HSYNC、VSYNC和DE（若使用）在有效視頻期間保持高電平，低電平期間則保持低電平。使用HS/VS反轉功能可實現極性反轉的同步信號。

錯誤檢測

串行鏈路的8b/10b編碼/解碼和1比特奇偶校驗可檢測串行鏈路上發生的錯誤。在發送端可選擇啟用6比特CRC檢查。啟用6比特CRC模式時，設置PXL_CRC = 1，在遠程設備上激活6比特CRC，然后在本地設備上進行設置。使用6比特CRC模式時，由于引腳數量限制，單輸入模式（DBL = 0）下的輸入總線寬度和雙輸入模式（DBL = 1）下的3比特輸入總線寬度可能會減少；因此，CRC可能無法查看（見表3）。

額外的32比特視頻線路CRC可通過設置LINE_CRC_EN = 1啟用。啟用后，序列化器計算視頻行的32比特CRC，并將此信息發送到解序列化器的消隱期。解序列化器將接收到的CRC與視頻行數據進行比較。檢測到CRC錯誤時，LINE_CRC_ERR比特置位。讀取后，LINE_CRC_ERR比特清零。

總線寬度

串行鏈路具有多種總線寬度設置，這些設置決定了并行總線寬度以及由此產生的并行字速率。串行鏈路的最大串行比特率為1.74Gbps。總線寬度選擇（BWS）位決定每個串行數據包是30比特還是40比特長，這分別對應最大串行數據包速率。因此，當BWS = 0或1時，最大并行字速率分別為58MHz或43.5MHz。解碼會將30比特或40比特的串行數據包轉換為24比特、27比特或32比特的并行比特，其中1比特用于奇偶校驗，2比特用于可選的6比特循環冗余校驗（CRC）。此外，雙模式會將控制通道減半（如果使用）。若未使用HV編碼，其余比特可用于視頻比特，不包括同步比特。

注意：以下模式列出了內部總線寬度?？捎玫妮斎牒洼敵鲆_數量可能會限制實際可用的總線寬度。

24比特模式（圖14）

當BWS = 0且HIBW = 0時，30比特的串行數據包對應三個8b/10b符號，代表24比特（24比特模式）。在奇偶校驗和控制通道之后，如果使用CRC，會剩下16/22比特的視頻數據；如果不使用CRC，會剩下22/28比特的視頻數據（單模式/雙模式）。
