第十五章 DAC (下篇)

1 程序設計

1.1 DAC_OutDMASineWave例程

此例程的主要功能是借助 W55MH32 的 DAC（數模轉換器）輸出軟件正弦波，并且通過串口輸出系統時鐘信息。下面是其主要工作流程：

1.初始化配置

?使能系統時鐘，配置串口（波特率 115200）輸出調試信息。

?初始化 GPIO、DAC（通道 1/2）、定時器 TIM2（周期 為20個時鐘周期）及 DMA（循環模式）。

2.正弦波生成

void DMA_Configuration(void)
{
    DMA_InitTypeDef DMA_InitStructure;
    // 使能DMA2時鐘
    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA2, ENABLE);

    // 配置DMA通道4（DAC2）
    DMA_InitStructure.DMA_PeripheralBaseAddr = DAC2_DHR12RD_ADDRESS; // DAC2寄存器地址
    DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)&DualSine12bit; // 數據源：雙通道數據數組
    DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST; // 內存到外設
    DMA_InitStructure.DMA_BufferSize = POINT_NUM; // 傳輸32點
    DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; // 循環模式，持續輸出
    DMA_Init(DMA2_Channel4, &DMA_InitStructure);
    DMA_Cmd(DMA2_Channel4, ENABLE);

    // 配置DMA通道3（DAC1，參數與通道4相同）
    DMA_InitStructure.DMA_PeripheralBaseAddr = DAC1_DHR12RD_ADDRESS;
    DMA_Init(DMA2_Channel3, &DMA_InitStructure);
    DMA_Cmd(DMA2_Channel3, ENABLE);
}

?通過 12 位正弦波數據數組Sine12bit（32 點），生成雙通道 DAC 數據DualSine12bit。

3.工作流程

?TIM2 以設定周期觸發 DMA，將正弦波數據循環傳輸至 DAC，驅動模擬輸出。

?主循環保持運行，實現連續波形輸出。

4.調試功能

?串口輸出系統各時鐘頻率，便于調試。

1.2 DAC_OutNoiseWave例程

這個例程的主要作用是利用 W55MH32 的 DAC（數模轉換器）輸出噪聲波信號，同時通過串口輸出系統時鐘信息以方便調試。以下是具體作用的詳細闡述：

1. 系統初始化與信息輸出

?時鐘與延時初始化：開啟 CRC 時鐘，進行延時初始化，為后續操作提供時鐘基礎。

?串口通信配置：將串口波特率設置為 115200，對 GPIO 和 USART 進行初始化，實現串口通信功能。

?時鐘信息輸出：獲取系統時鐘頻率，把系統時鐘、HCLK、PCLK1、PCLK2 和 ADCCLK 的頻率信息通過串口輸出，方便開發人員了解系統時鐘狀態。

2.噪聲波信號輸出

 // GPIO配置函數（DAC輸出引腳）
void GPIO_Configuration(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能GPIOA時鐘（DAC通道1/2對應PA4/PA5）
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置PA4和PA5為模擬輸入模式（內部連接DAC輸出）
    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_4 | GPIO_Pin_5;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AIN; // 模擬輸入模式（無需上拉/下拉）
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
}

// DAC配置函數（噪聲波模式）
void DAC_Configuration(void)
{
    DAC_InitTypeDef DAC_InitStructure;

    // 使能DAC時鐘（APB1總線）
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE);

    // 配置DAC通道1和2為噪聲波模式
    DAC_InitStructure.DAC_Trigger                      = DAC_Trigger_Software; // 軟件觸發（非自動觸發）
    DAC_InitStructure.DAC_WaveGeneration               = DAC_WaveGeneration_Noise; // 啟用噪聲波生成
    DAC_InitStructure.DAC_LFSRUnmask_TriangleAmplitude = DAC_TriangleAmplitude_4095; // 噪聲波幅度（全范圍）
    DAC_InitStructure.DAC_OutputBuffer                 = DAC_OutputBuffer_Enable; // 使能輸出緩沖（提高驅動能力）

    // 初始化DAC通道1和2
    DAC_Init(DAC_Channel_1, &DAC_InitStructure);
    DAC_Init(DAC_Channel_2, &DAC_InitStructure);

    // 使能DAC通道
    DAC_Cmd(DAC_Channel_1, ENABLE);
    DAC_Cmd(DAC_Channel_2, ENABLE);

    // 設置初始輸出數據（12位左對齊，值為0x7FF0，即32784/4096=8.0V？需根據參考電壓調整）
    DAC_SetChannel1Data(DAC_Align_12b_L, 0x7FF0); // 通道1初始值
    DAC_SetChannel2Data(DAC_Align_12b_L, 0x7FF0); // 通道2初始值
}



?GPIO 配置：使能 GPIOA 時鐘，把 PA4 和 PA5 引腳配置成模擬輸入模式，作為 DAC 的輸出引腳。

?DAC 配置：使能 DAC 時鐘，將 DAC 通道 1 和通道 2 配置成軟件觸發模式，并且設置為噪聲波生成模式。同時，開啟輸出緩沖，把初始數據設置為 0x7FF0。

?噪聲波輸出：在主循環里，持續對 DAC 通道 1 和通道 2 進行軟件觸發，從而讓 PA4 和 PA5 引腳持續輸出模擬的噪聲波信號。

3. 輸出重定向

?實現SER_PutChar和fputc函數，把printf函數的輸出重定向到串口，方便開發人員通過串口輸出調試信息。

綜上所述，該例程可用于測試和驗證 W55MH32 的 DAC 模塊輸出噪聲波的功能，也可作為開發基于 DAC 輸出噪聲波應用的基礎代碼。

1.3 DAC_OutTriangleWave例程

該例程通過初始化系統時鐘、串口、GPIO和DAC，利用軟件觸發DAC生成并輸出雙通道三角波信號，同時將系統時鐘信息通過串口輸出，用于驗證DAC功能和作為信號源開發基礎。以下是具體作用的詳細闡述：

1.初始化配置

?使能系統時鐘并配置串口（波特率 115200）輸出系統時鐘頻率（SYSCLK/HCLK/PCLK1/PCLK2/ADCCLK）。

?初始化 GPIOA 的 PA4/PA5 為模擬輸入模式，作為 DAC 輸出引腳。

2.三角波生成配置

// DAC配置函數：啟用硬件三角波生成
void DAC_Configuration(void)
{
    DAC_InitTypeDef DAC_InitStructure;
    // 使能DAC時鐘（APB1總線）
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE);

    // 配置DAC為軟件觸發模式，啟用三角波生成
    DAC_InitStructure.DAC_Trigger = DAC_Trigger_Software; // 軟件觸發（需手動調用觸發函數）
    DAC_InitStructure.DAC_WaveGeneration = DAC_WaveGeneration_Triangle; // 三角波模式
    DAC_InitStructure.DAC_LFSRUnmask_TriangleAmplitude = DAC_TriangleAmplitude_2047; // 幅度設置為2047（半滿量程，12位）
    DAC_InitStructure.DAC_OutputBuffer = DAC_OutputBuffer_Enable; // 使能輸出緩沖（增強驅動能力）

    // 初始化DAC通道1和2
    DAC_Init(DAC_Channel_1, &DAC_InitStructure);
    DAC_Init(DAC_Channel_2, &DAC_InitStructure);

    // 使能DAC通道
    DAC_Cmd(DAC_Channel_1, ENABLE);
    DAC_Cmd(DAC_Channel_2, ENABLE);

    // 設置初始數據為0（三角波起點）
    DAC_SetChannel1Data(DAC_Align_12b_L, 0); // 12位左對齊，值為0
    DAC_SetChannel2Data(DAC_Align_12b_L, 0);
}

?DAC 配置為軟件觸發模式，啟用硬件三角波生成功能。

?設置三角波幅度為 2047（12 位半滿量程，對應約 1.65V 峰峰值），輸出緩沖使能。

?初始通道數據設為 0，作為波形起點。

3.工作流程

int main(void)
{
    // ...（初始化代碼略）...

    printf("DAC Out Triangle Wave Test.n"); // 打印測試提示

    while (1)
    {
        // 軟件觸發DAC通道1和2轉換（生成三角波）
        DAC_SoftwareTriggerCmd(DAC_Channel_1, ENABLE);
        DAC_SoftwareTriggerCmd(DAC_Channel_2, ENABLE);

        // 循環觸發，頻率由主循環速度決定（需結合延時調整，當前為無延時快速觸發）
    }
}

?主循環無限觸發 DAC 軟件轉換，PA4/PA5 引腳輸出連續三角波信號（0→2047→0 循環）。

?三角波頻率由軟件觸發速率決定，需通過示波器觀察波形。

4.調試功能

?串口輸出系統時鐘信息，便于驗證硬件配置。

2 下載驗證

1.1 DAC_OutDMASineWave例程

程序運行后，首先會通過串口輸出系統時鐘相關頻率信息，告知用戶SYSCLK、HCLK、PCLK1、PCLK2和ADCCLK的頻率，同時提示“DAC Out Software Sine Wave Test.”信息：

接著，GPIO、DAC、定時器和DMA完成配置，定時器TIM2按照設定的周期觸發，借助DMA將正弦波數據循環傳輸?shù)紻AC通道1和通道2，使PA4和PA5引腳持續輸出模擬的正弦波信號，之后程序進入無限循環以維持正弦波的穩定輸出：

1.2 DAC_OutNoiseWave例程

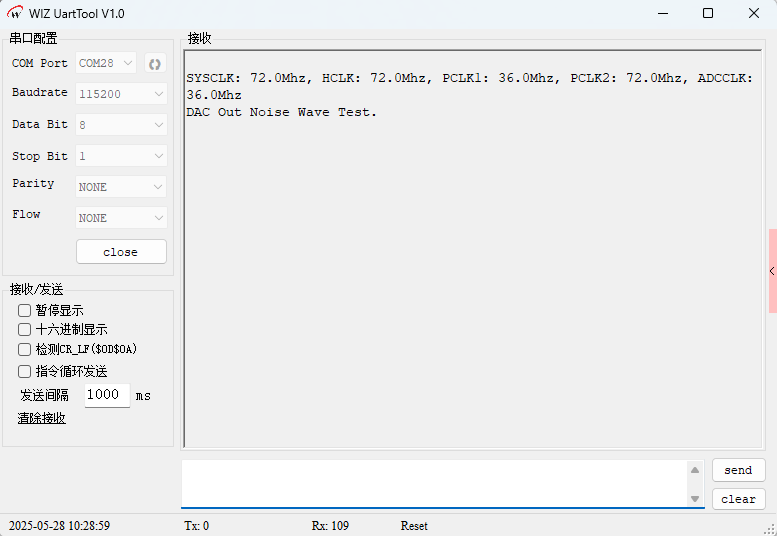

程序運行后，首先通過串口輸出系統各時鐘頻率信息（如SYSCLK、HCLK等），并提示“DAC Out Noise Wave Test.”：

隨后，PA4和PA5引腳持續輸出由DAC內部LFSR生成的12位隨機噪聲波信號，電壓值在0-3.3V范圍內無規律波動。主循環通過軟件觸發DAC連續轉換，保持波形輸出，需通過示波器觀察模擬信號變化：

1.3 DAC_OutTriangleWave例程

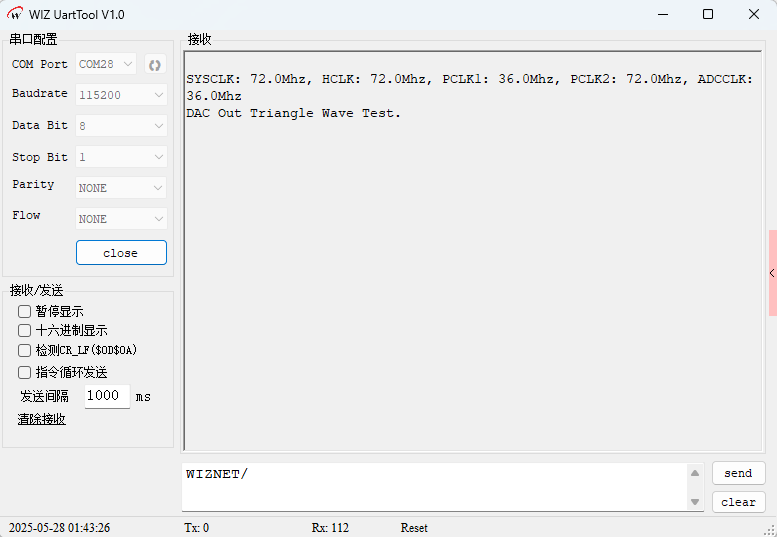

程序運行后，首先通過串口輸出系統時鐘頻率信息，包SYSCLK、HCLK、PCLK1、PCLK2和ADCCLK的頻率，同時提示進行DAC輸出三角波測試：

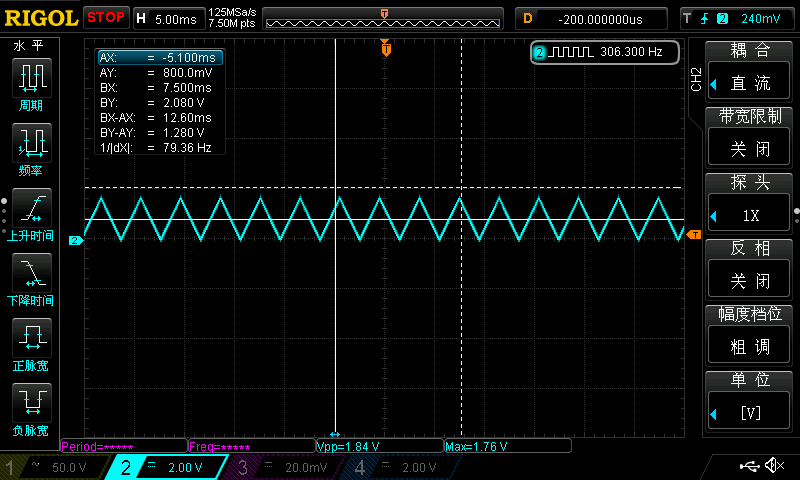

之后，GPIO和DAC完成配置，主循環中持續對DAC通道1和通道2進行軟件觸發，使得PA4和PA5引腳持續輸出模擬三角波信號，該信號幅度為2047（對應12位），并以初始值0為起點進行周期性的上升和下降變化，可使用示波器觀察到該連續穩定的三角波波形：
