工作原理

模擬移相器的相移精度易受溫度、元件參數漂移影響，且在高頻場景下損耗較大，難以實現大范圍精確移相。
數字移相器數字移相原理：現代利用 A/D、D/A 轉換實現數字移相，是不連續的移相技術，通過不同長度傳輸線對不同頻率呈現的不同相移實現移相，移相精度高 。

隨著數字技術發展，數字移相器（如基于 FPGA、DSP 的移相方案）逐漸替代模擬方案，通過數字算法實現高精度、可編程的相位控制，但模擬移相因其結構簡單、成本低的特點，仍在低頻、簡單場景中應用。

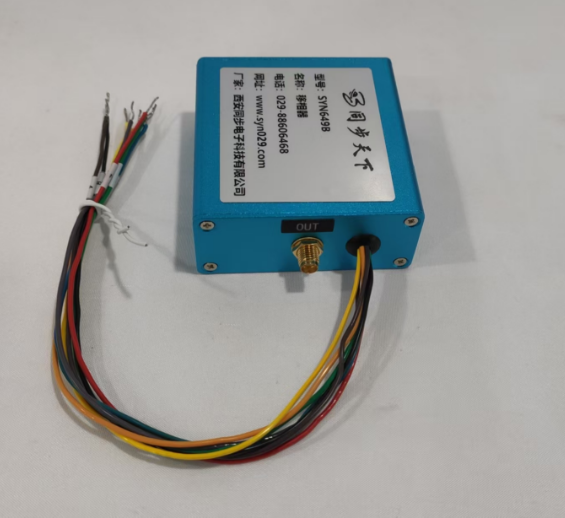

SYN649系列移相器

性能指標

相位誤差：可采用最大相移偏差（各頻點實際相移和理論相移的最大偏差值 ）或均方根相位誤差（各位相位誤差的均方根值 ）表示。

插入損耗：由微波開關和傳輸網絡實現的移相器，因傳輸路徑不同、非理想開關 “導通” 和 “截止” 狀態插入損耗不同等，會使輸出信號產生寄生幅度調制 ，實際應用要求插入損耗波動盡量小 。

電壓駐波比（VSWR）：傳輸線上相鄰波腹點和波谷點電壓振幅之比，為避免對前后電路性能影響，要求器件輸入、輸出 VSWR 盡量小 。

開關時間：取決于驅動器和所采用開關元件的開關時間，即開關元件通斷轉換所需時間 。

相移量：移相器是兩端口網絡，相移量指不同控制狀態時輸出信號相對參考狀態輸出信號的相對相位差 。數字移相器常需給出位數或相位步進值，N 維移相器可提供 M = 2^N 個離散相位狀態 。實際相移量在固定頻率點各步進值圍繞中心值有偏差，頻帶內不同頻率時相移量也不同 。

功率容量：主要指開關元件所能承受的最大微波功率，取決于開關導通狀態允許通過的最大導通電流和截止狀態兩端能承受的最大電壓 。

分類及特點

微波設備用移相器的產品體系較為豐富，從技術實現角度可分為以下類別：

反射型移相器：在均勻傳輸線終端接入電抗性負載，利用開關變換負載阻抗特性，改變負載反射系數相位，使入射波和反射波產生相位移 。

加載線式移相器：在均勻傳輸線上以可控電抗元件并聯或串聯加載，通過改變電抗值引入相移量 。

開關線式移相器：基于延遲線電路理論，分開關串聯和開關并聯形式 。

數字移相器：可對輸入信號相移數字編程或通過計算機接口控制，常以 45 度或 135 度為增量，用于相控陣天線和波束成形系統 。

鐵氧體移相器：含鐵氧體材料，受磁場作用有磁性，用于雷達系統等，能以低插入損耗、簡單快速響應操縱電磁波 。

pin 二極管移相器：基于 pin（正 - 本征 - 負）二極管施加偏置電壓后阻抗快速改變的特性，利用可變電容原理工作，用于微波和射頻通信系統 。

微電磁（mems）移相器：由調節信號相位的小型機械結構組成，功耗低、損耗低，切換時間約 1 微秒，用于無線通信系統、航空航天和國防等領域 。

液晶移相器：利用液晶材料受電場作用介電性能可調的特性，精確、快速控制傳輸信號相位，用于微波和光學系統，如光束控制、天線控制和光調制等 。

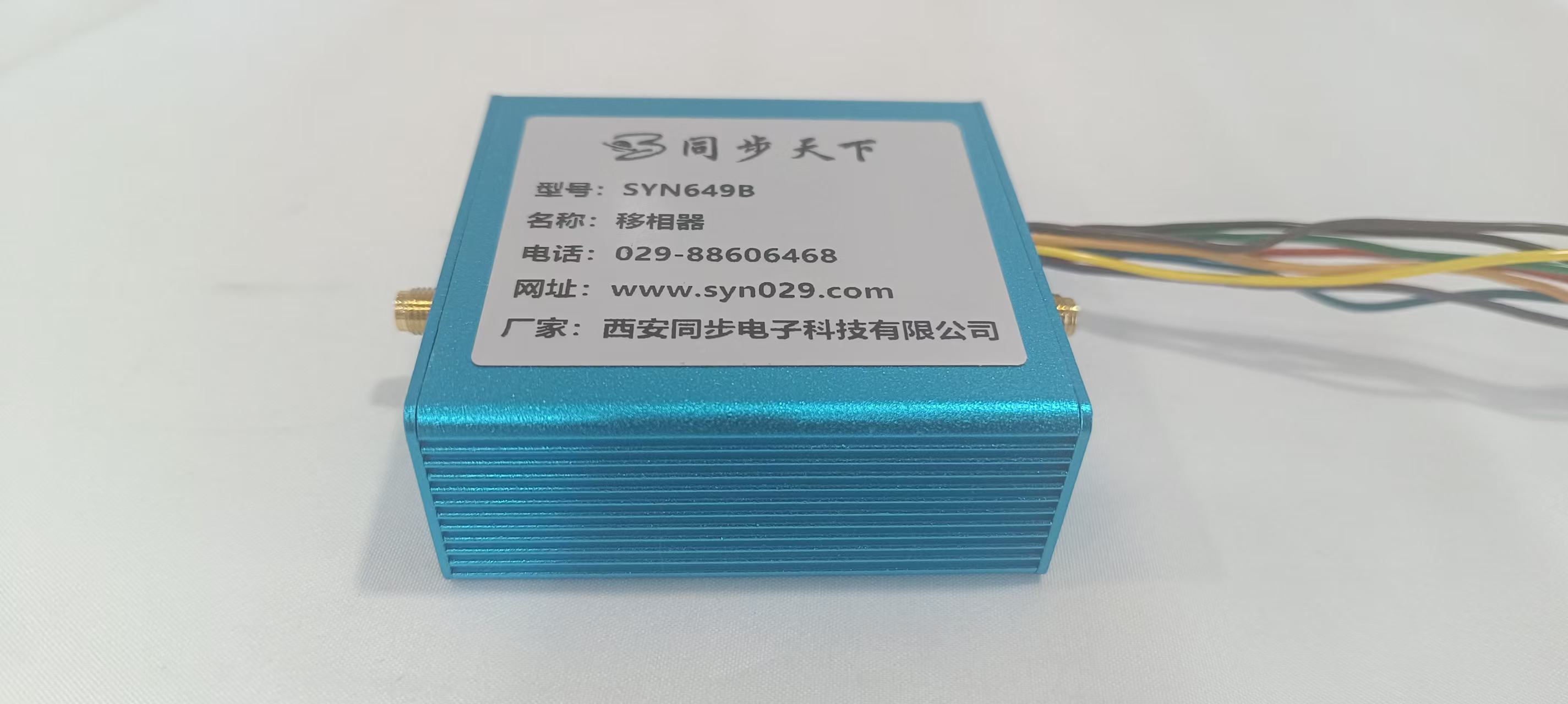

SYN649系列移相器

光子移相器：通過擾動光模式衰減場改變光模式有效折射率，用光學元件控制光纖通信和光子集成電路中的相位 。

混合移相器：集成多種移相器技術或類型，結合無源和有源元件，提供離散和連續相位控制，更靈活有效地控制微波和射頻電磁信號 。

應用領域

通信領域：在無線通信系統中，用于調整信號相位實現相干檢測、干涉和波束形成等功能 ；在相控陣天線中，通過調節各天線單元信號相位，控制波束方向，提高通信質量和覆蓋范圍 。

雷達領域：相控陣雷達利用移相器改變天線陣列中各輻射單元的相位，實現波束快速掃描、目標檢測與跟蹤 ；鐵氧體移相器常用于雷達系統中控制微波信號相位。

儀器儀表：能滿足較高精度的單相及三相交流功率、相位等儀表的測試校驗 ，也用于電度表的檢定裝置 。
電力系統：如靜止移相器（SPS）用于潮流調控，提高暫態穩定性、阻尼次同步振蕩、緩和區域間振蕩、減輕軸系暫態扭矩以及穩態環流控制 ，保障電壓穩定性 。

電子測量：在測量信號相位、頻率等參數的儀器中，移相器可輔助實現精確測量和信號分析 。

其他領域：在加速器中控制粒子束相位；在音樂領域，可創造特殊音效等 。

微波設備移相器推薦

模擬移相器具有連續相位調節，低損耗，成本較低等特點；

數字移相器具有相位控制精度高，穩定性好，易于集成與控制，帶寬特性好。

SYN649系列移相器：采用數字程控移相技術和模擬電壓調控移相技術，實現輸入信號相位變化，頻率范圍覆蓋1kHz～15GHz，高精度移相步進,0～360°移相范圍。其功能特點：

1. 工作頻段

輸入頻率為 2GHz - 6GHz ，適用于該頻段內的射頻微波信號處理，能滿足此頻段范圍通信、雷達等系統的移相需求 。

2. 功率承受

最大輸入功率達 +31dBm ，可承受相對較高功率信號，在處理功率較大的射頻信號時不易損壞，保證系統穩定性。

3. 移相能力

范圍：移相范圍 5.625° - 354.375° ，基本覆蓋 0 - 360° 范圍，能滿足大多數需要相位調整的應用場景，實現多種相位狀態設置。

分辨率：分辨率為 5.625° ，意味著可實現較為精細的相位調節，能滿足對相位精度有一定要求的場合。

4. 損耗特性

帶內插損典型值為 8dB ，插入損耗相對較低，信號在通過移相器時能量損失較小，可保證信號強度和質量，提高系統整體性能。

5. 接口與控制

SYN649系列移相器

接頭：采用 SMA 接頭，這是一種應用廣泛的微波射頻同軸連接器，具有尺寸小、性能高、連接方便等優點，利于與其他設備連接。

程控方式：并行控制 6bit ，可實現數字化控制，方便與數字系統集成，通過計算機或數字電路精確控制移相器，且不易受電壓控制線路中噪聲影響，性能穩定。

技術指標中提到 “并行控制 6bit” ，這是典型的數字控制方式。通過數字信號（二進制比特位）來精確控制移相器的工作狀態和移相量 ，模擬移相器一般通過改變電路元件參數（如電阻、電容值）或電源頻率等模擬量來實現移相，不會采用數字比特并行控制。

總體而言，SYN649系列移相器在性能、接口、環境適應性等方面表現較為出色，適用于對相位控制有較高要求的射頻微波系統，如通信基站、雷達探測等領域 。
