設計雙極性輸入、全差分輸出 ADC 驅動器時需要考慮什么？

1簡介

大多數 ADC 驅動器電路既需要正電源電壓，也需要負電源電壓，并且其電源電壓超過 ADC 的輸入范圍。此要求是為了確保輸入和輸出級具有足夠的裕量擺幅。有時候，由于預算或空間約束，無法同時擁有正負供電軌。為了解決這個問題，我們將介紹需要采取哪些步驟來設計雙極性輸入、全差分輸出ADC 驅動器，同時確保達到所需的噪聲和失真性能。

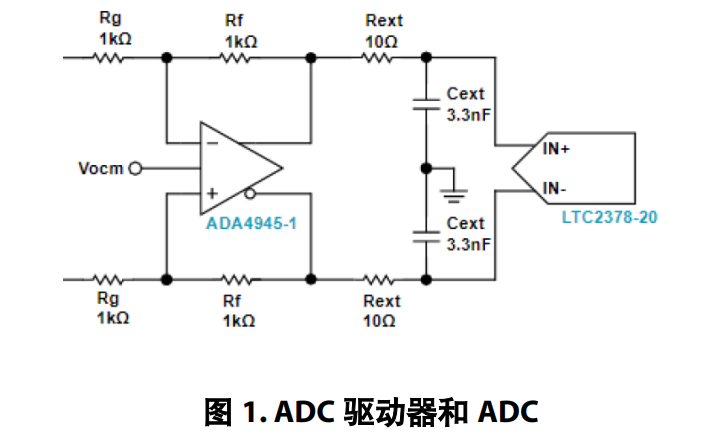

圖 1 中的電路為差分輸入 ADC 提供了一個 ADC 驅動器，該驅動器采用單電源供電，經調整后支持±0.8VREF 的輸入信號范圍。

2設計技巧/注意事項

如果需要更大或更小的信號范圍，可以修改 RF/RG 的比率。例如，如果需要+/-10V 的信號范圍，可以增加 RG，而RF 保持原始值不變。可以使用下式來重新計算 RG：

RG=(VIN/VOUT)*RF

其中：

VOUT=ADCIN+(MAX) - ADCIN-(MIN) VIN=VIN(MAX)-VIN(MIN)。

如果驅動器和 ADC 之間的濾波器沒有足夠的建立時間，則會產生增益誤差。根據具體應用，很小的增益誤差可能是可以容忍的，但無法建立也可能導致失真，必須避免這種情況。欲了解有關建立的影響的更多信息，請使用 ADI 公司的精密 ADC 驅動器工具，該工具提供了一種快速簡便的方法來查看典型性能并獲得電路 SNR 和 THD 性能的估計值。

對提供給 ADC 的信號帶寬的限制由電阻 Rfilt1、Rfilt2和電容 Cfilt1、Cfilt2 的限值決定。該濾波器有助于降低 ADC 輸入端的噪聲。如果 ADC 輸入未緩沖的話，該濾波器還有助于將輸入驅動器 ADA4945-1 的輸出與ADC 輸入產生的采樣毛刺隔離開來。

3參考資料

LTSPICE

是一款高性能 SPICE III 仿真軟件、原理圖采集工具和波形查看器，集成增強功能和模型，簡化了開關穩壓器、線性穩壓器和信號鏈電路的仿真。ADI 公司的精密 ADC驅動器工具提供專門的仿真環境，在此環境中工程師可以快速確定驅動放大器和 R-C 濾波器選擇對ADC 信號鏈總體性能的影響。
