匯川IS620N伺服驅動器如何通過etherCAT主站轉profinet網關與西門子1200plc通訊

在現代工業自動化領域，伺服系統扮演著至關重要的角色。它們不僅需要精確控制位置和速度，還要與上層控制系統實現高效通信。匯川IS620N伺服驅動器通過etherCAT主站轉profinet網關接入到西門子PLC的過程，正是這一技術挑戰的典型代表。本文將詳細探討這一過程中的技術細節，幫助讀者深入理解這一復雜但關鍵的集成過程。

一、背景知識

匯川IS620N是一款高性能的伺服驅動器，廣泛應用于各種高精度定位和運動控制場景中。EtherCAT（以太網控制自動化技術）則是一種高速工業以太網通訊協議，以其低延遲和高同步性而著稱。Profinet是西門子推出的基于工業以太網的新一代自動化總線標準，旨在實現工廠全面自動化。

二、系統架構概述

要實現匯川IS620N伺服驅動器通過etherCAT主站轉profinet網關并接入西門子PLC，需要構建一個包含多個組件的復雜網絡。這個網絡主要包括以下幾個部分：

匯川IS620N伺服驅動器：作為執行機構，負責實際的運動控制任務。

EtherCAT主站設備：通常是一個控制器或工控機，用于管理整個EtherCAT網絡。

Profinet網關：連接EtherCAT網絡和Profinet網絡的關鍵設備，能夠實現兩種協議之間的數據轉換。

西門子PLC：作為整個系統的中央控制單元，通過Profinet網絡與Profinet網關進行通信。

三、配置步驟詳解

1. 配置EtherCAT主站

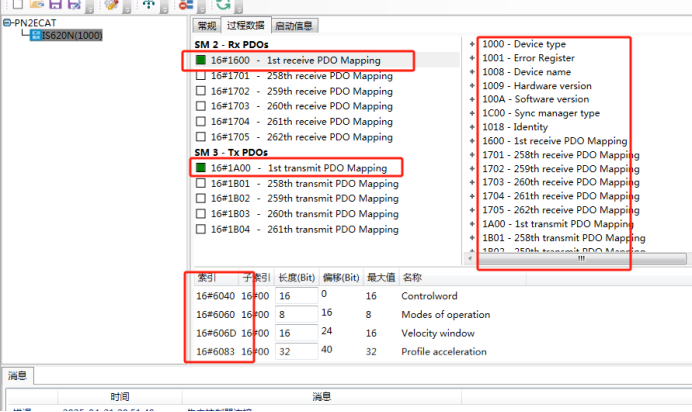

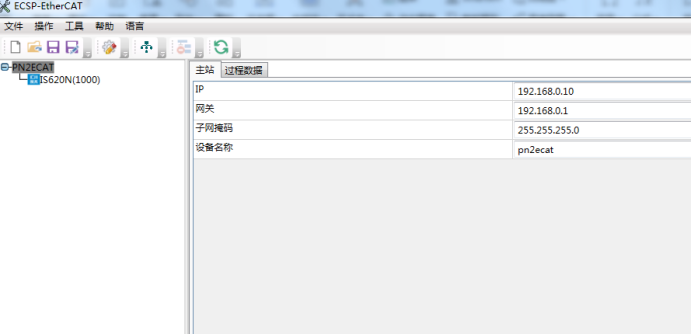

需要在EtherCAT主站設備上進行基本配置。這包括設置設備的IP地址、子網掩碼以及網關地址等網絡參數。還需要在主站上添加從站設備（即匯川IS620N伺服驅動器），并為每個從站分配唯一的節點地址。

2. 設置匯川IS620N伺服驅動器

接下來，對匯川IS620N伺服驅動器進行相應的配置。這通常涉及到以下幾個方面：

設定電機參數：包括電機類型、額定功率、額定轉速等基本信息。

調整控制模式：選擇適合應用的控制模式，如位置控制模式或速度控制模式。

配置通信參數：確保伺服驅動器能夠正確響應來自EtherCAT主站的指令，包括設置正確的通信波特率和數據格式。

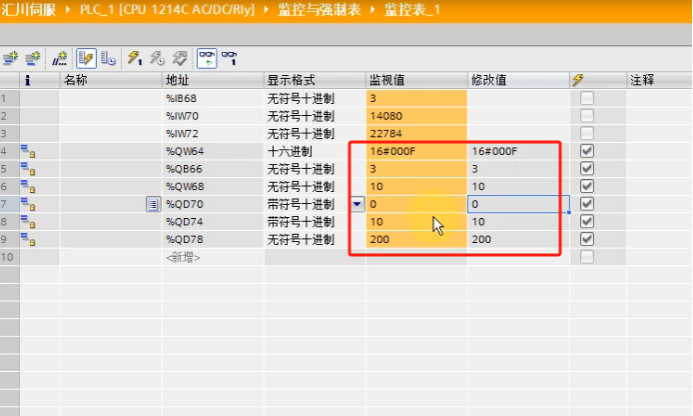

3. 集成至西門子PLC

一步是在西門子PLC上完成相關配置。這主要包括：

創建項目：在TIA Portal或其他編程軟件中創建一個新的自動化項目。

添加Profinet模塊：在項目中添加Profinet模塊，并進行相應設置。

下載程序：將編寫好的程序下載到PLC中，并進行調試測試以確保系統正常運行。

四、總結

通過上述步驟，我們可以成功地將匯川IS620N伺服驅動器通過etherCAT主站轉profinet網關接入到西門子PLC。這一過程不僅考驗了工程師對多種工業通信協議的理解和應用能力，也展示了現代工業自動化系統的高度集成性和靈活性。希望本文能夠幫助讀者更好地掌握這一技術，為未來的工作實踐提供參考。
