在戶外作業和復雜環境監測場景中，目標追蹤需求、環境干擾因素和多變光線條件不斷增加，傳統光學觀測設備面對畫面模糊、響應延遲、信息缺失等問題時常難以應對。此時，顯示技術的升級成為突破口——它不再只是單純的“圖像載體”，而逐步演變?yōu)椤皼Q策中樞”，成為設備智能化的核心支撐。

其中，F(xiàn)ast LCD 通過其高速響應、高清顯示、低功耗和優秀的環境適應性，成為瞄準鏡、熱成像等設備理想的顯示方案，極大地提升設備性能和用戶體驗。

上海冠顯光電推出的Fast LCD 1.25" HDMI單目驅動方案，小巧緊湊，采用HDMI 接口，方便客戶前期評估，可靈活定制接口、外形尺寸等，是光學瞄準、熱成像、電子取景器等應用的理想方案。

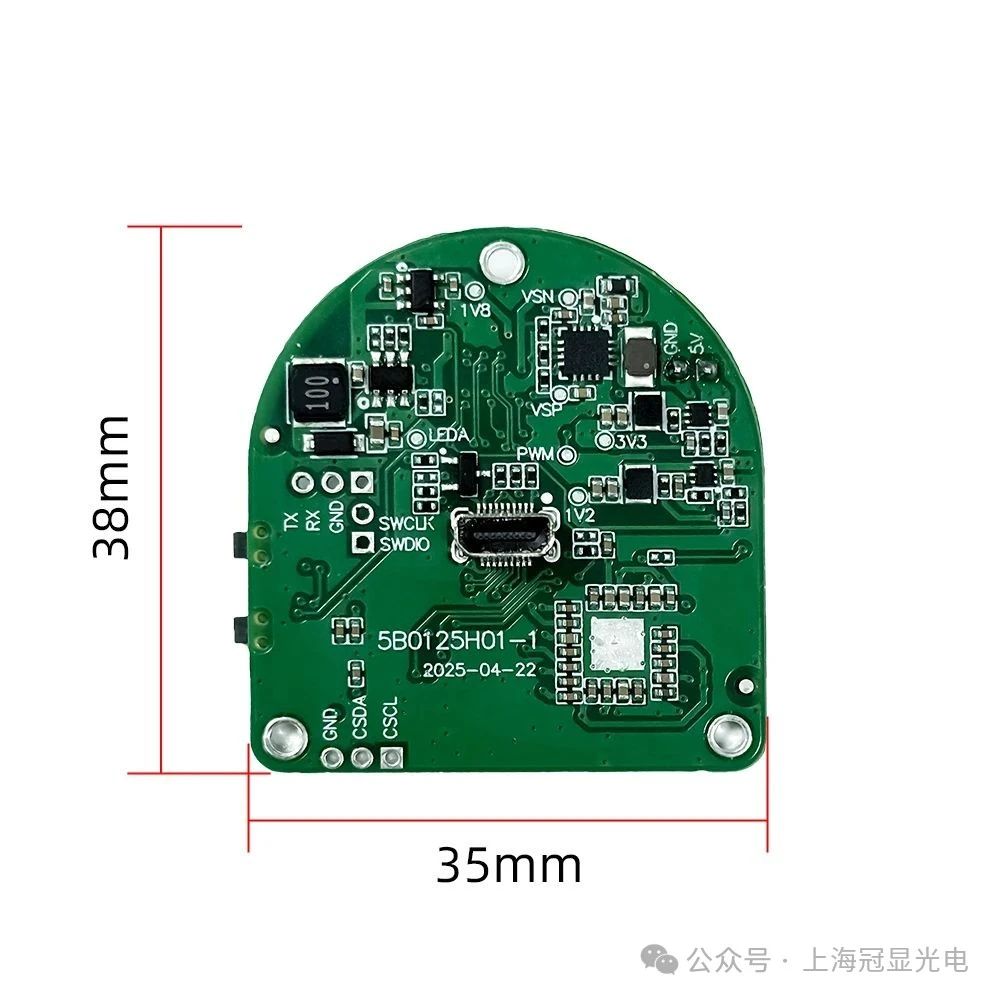

方案組成

該方案以立式Micro HDMI 連接器為視頻信號輸入接口，輸出信號為 MIPI 信號，支持通過按鍵調節屏幕亮度。可應用于TDO 產品的 demo 展示、產品特性評估以及基于該驅動板進行產品的二次開發。

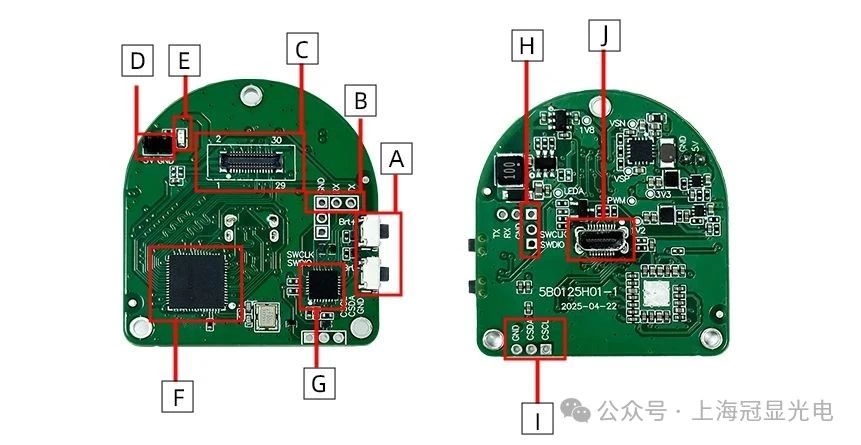

接口說明

A：按鍵控制：調節屏幕亮度

B：UART 調試接口

C：顯示屏接口：用于連接 1.25 inch 屏幕

D：2MM 間距電源接口

E：電源指示燈

F：HDMI驅動芯片

G：MCU

H：SWD 接口：用于 MCU 的固件更新及調試。

I：I2C 調試接口

J：Micro HDMI 連接器

方案優勢

?1.25" Fast LCD顯示屏，適配 90% 以上瞄具目鏡端

?小巧緊湊設計，輕量化，便于集成到便攜設備中

?支持按鍵調節屏幕亮度，方便快捷

?采用HDMI輸入接口，兼容主流視頻源設備（如攝像機、電腦等），方便用戶評估測試

?可通過串口/I2C進行調試

上海冠顯光電專注新型顯示技術，在近眼顯示應用領域擁有深厚技術積累和成熟供應鏈體系。
