LMS3635-Q1 和 LMS3655-Q1 同步降壓穩壓器針對高性能應用進行了優化，提供 3.3 V、5 V 的輸出電壓或 1 V 至 20 V 的可調輸出。PWM 和 PFM 模式之間的無縫轉換以及低靜態電流可確保在所有負載下實現高效率和出色的瞬態響應。

先進的高速電路使 LMS3655-Q1 能夠在 400 kHz 的固定頻率下將 24 V 輸入調節為 3.3 V 輸出，同時還支持 5.5 A 的連續負載電流。創新的頻率折返架構使該器件能夠從僅 3.5V 的輸入電壓調節 3.3V 輸出。輸入電壓范圍最高可達 36 V，瞬態容差最高可達 42 V，簡化了輸入浪涌保護設計。
*附件：lms3655-q1.pdf

開漏復位輸出具有內置濾波和延遲功能，可提供系統狀態的真實指示。此功能無需額外的監控元件，從而節省了成本和電路板空間。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
  • 設備 HBM 分類 2 級
  • 器件 CDM 分類等級 C6
• 將 12 V 轉換為 5 V 時，峰值效率為 96%
• 低 EMI 和最小開關節點振鈴
• 400kHz （±10%） 固定開關頻率
• –40°C 至 +150°C 結溫范圍
• 外部頻率同步
• 帶內部濾波器和 3ms 釋放定時器的 RESET 輸出
• 自動輕負載模式，提高效率
• 引腳可選的強制 PWM 模式
• 內置補償、軟啟動、電流限制、熱關斷和 UVLO
• 25°C 時負載為 3.5A，壓差為 0.35V（典型值）
• 18μA I Q_VIN ：3.3 V 時的靜態電流外和空載（典型）
• 輸出電壓：5 V、3.3 V 和 ADJ（1 V 至 20 V）
• ±1.5% 參考電壓容差

參數

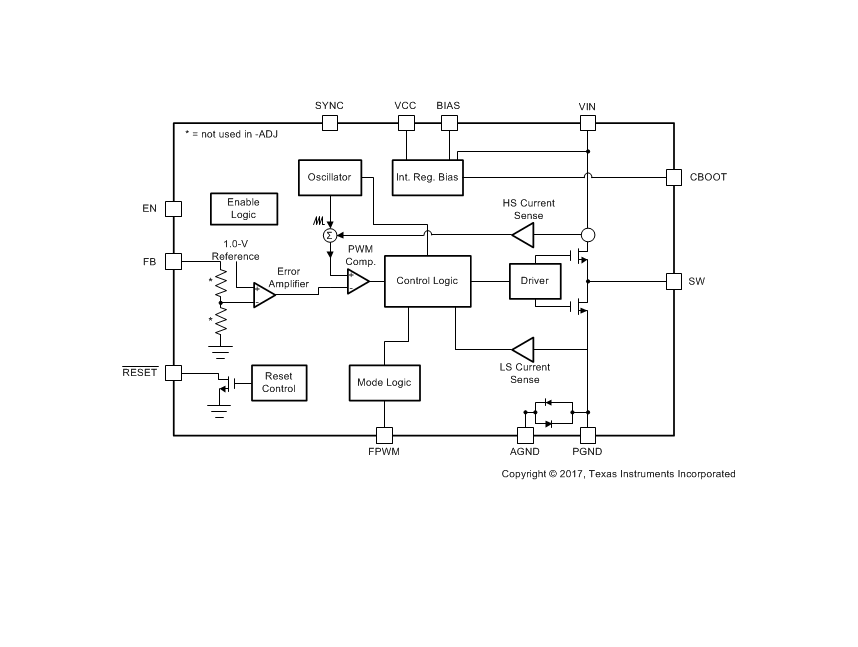

方框圖

1. 產品概述

LMS3655-Q1是一款專為汽車應用優化的5.5A、36V同步降壓DC/DC轉換器，提供3.3V、5V或1V至20V的可調輸出電壓。該轉換器符合AEC-Q100標準，適用于USB充電、駕駛員監控、環視系統ECU和機械掃描激光雷達等應用。

2. 主要特性

• ?汽車級認證?：AEC-Q100認證，適用于汽車環境。
• ?高效率?：峰值效率可達96%，在12V轉5V時表現尤為出色。
• ?低EMI?：設計優化，降低電磁干擾。
• ?寬輸入電壓范圍?：支持3.5V至36V的輸入電壓，瞬態容忍電壓高達42V。
• ?固定頻率?：400kHz（±10%）的固定開關頻率，有助于減少外部組件。
• ?多種保護功能?：包括軟啟動、電流限制、熱關斷和欠壓鎖定（UVLO）。
• ?小尺寸封裝?：采用22引腳VQFN封裝，節省空間。

3. 應用領域

• ?汽車USB充電?
• ?駕駛員監控系統?
• ?環視系統ECU?
• ?機械掃描激光雷達?
• ?車對車通信?

4. 功能描述

• ?自動輕載模式?：在輕載時自動調整工作模式，提高效率。
• ?強制PWM模式?：可選的強制PWM模式，適用于噪聲敏感應用。
• ?RESET輸出?：具有內部濾波器和3ms釋放定時器的RESET輸出，指示系統狀態。
• ?同步與頻率折疊?：支持外部頻率同步，具有創新的頻率折疊架構，可在低輸入電壓下穩定工作。

5. 設計要點

• ?輸出電壓設置?：通過反饋電阻分壓器設置輸出電壓，支持固定輸出和可調輸出。
• ?電感選擇?：根據輸出電流和紋波要求選擇合適的電感值。
• ?電容選擇?：推薦使用高質量陶瓷電容作為輸入和輸出電容，確保穩定性和可靠性。
• ?布局指導?：遵循數據手冊中的布局指南，減少噪聲和干擾，優化熱性能。

6. 封裝與訂購信息

LMS3655-Q1采用22引腳VQFN封裝，提供多種訂購選項，具體封裝尺寸、引腳配置和訂購信息請參考數據手冊中的封裝選項附錄。

7. 社區資源與支持

• ?TI E2E?在線社區?：提供技術交流、問題解答和設計幫助。
• ?WEBENCH? Power Designer?：支持定制電源設計，簡化設計流程。

8. 附加信息

• ?文檔更新通知?：可通過TI官網注冊接收文檔更新通知。
• ?靜電放電（ESD）警告?：在處理和組裝過程中需遵守ESD防護規范。
