LMS3655 同步降壓穩壓器針對高性能應用進行了優化，提供 1 V 至 20 V 的可調輸出。PWM 和 PFM 模式之間的無縫轉換以及低靜態電流可確保在所有負載下實現高效率和出色的瞬態響應。

先進的高速電路使 LMS3655 能夠在 400 kHz 的固定頻率下將 24 V 輸入調節為 3.3 V 輸出，同時還支持 5.5 A 的連續負載電流。創新的頻率折返架構使該器件能夠從僅 3.5V 的輸入電壓調節 3.3V 輸出。輸入電壓范圍最高可達 36 V，瞬態容差最高可達 42 V，簡化了輸入浪涌保護設計。
*附件：lms3655.pdf

開漏復位輸出具有內置濾波和延遲功能，可提供系統狀態的真實指示。此功能無需額外的監控元件，從而節省了成本和電路板空間。

特性

• 在 12 V 至 5 V 轉換時具有 96% 的峰值效率
• 低 EMI 和開關噪聲
  • 最小化 Switch 節點振鈴
  • Pseudo-Random Spread Spectrum（偽隨機擴頻）
• 400kHz （±10%） 固定開關頻率
• -40°C 至 +150°C 結溫范圍
• 外部頻率同步
• 重置帶內部濾波器和 3ms 釋放定時器的輸出
• 自動輕負載模式，提高效率
• 引腳可選的強制 PWM 模式
• 內置補償、軟啟動、電流限制、熱關斷和 UVLO
• 25°C 時負載為 3.5A，壓差為 0.35V（典型值）
• 32μA 電流 I Q_VIN ： 3.3 V 時的靜態電流外和 空載 （典型）
• 5.5A 連續負載電流
• 可調輸出電壓（1 V 至 20 V）
• ±1.5% 基準電壓容差
• 4mm × 5mm、0.5mm 間距 SON 封裝

參數

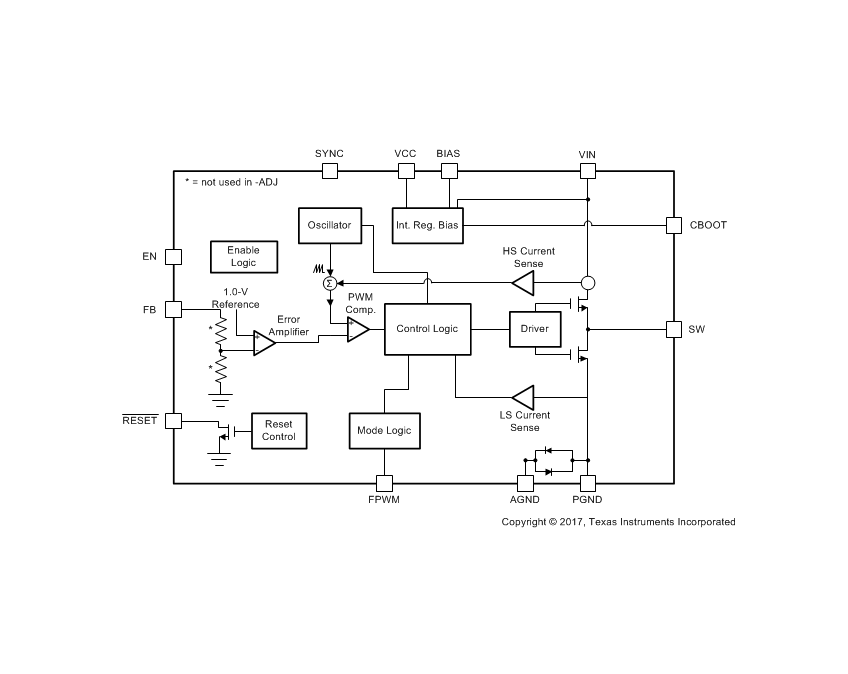

方框圖

1. 概述

LMS3655是一款5.5A、36V同步降壓DC-DC轉換器，具有高效率、低EMI和開關噪聲特性。它適用于噪聲敏感的醫療設備、電信以及高性能工業應用。

2. 主要特性

• ?高效率?：峰值效率可達96%（12V轉5V）
• ?低EMI和開關噪聲?：最小化開關節點振鈴，具有偽隨機擴頻功能
• ?固定開關頻率?：400kHz（±10%）
• ?寬結溫范圍?：-40°C至+150°C
• ?外部頻率同步?：支持與外部時鐘同步
• ?自動輕載模式?：提高輕載效率
• ?引腳可選強制PWM模式?
• ?內置功能?：軟啟動、電流限制、熱關斷、欠壓鎖定（UVLO）
• ?小封裝?：4mm x 5mm，0.5mm間距SON包裝

3. 功能描述

3.1 RESET輸出

• ?功能?：開漏復位輸出，具有內置濾波和3ms釋放定時器，提供系統狀態真實指示。
• ?應用場景?：可替代離散復位設備，節省成本和板空間。

3.2 輕載模式

• ?自動輕載模式?：在輕載條件下自動切換到PFM模式，提高效率。
• ?強制PWM模式?：FPWM引腳置高時，設備在所有負載下均以PWM模式工作。

3.3 同步與擴頻

• ?同步?：SYNC引腳允許與外部時鐘同步，減少EMI。
• ?擴頻?：采用±3%擴頻降低峰值排放，改善EMI性能。

3.4 保護功能

• ?熱關斷?：結溫超過165°C時自動關斷。
• ?電流限制?：包括高側峰值電流限制和低側谷值電流限制，防止過電流和短路損壞。
• ? 欠壓鎖定（UVLO） ?：輸入電壓低于閾值時自動關斷。

3.5 軟啟動與使能

• ?軟啟動?：內部軟啟動防止開機時的輸出電壓過沖和大電流沖擊。
• ?使能控制?：EN引腳控制設備開關，支持通過VIN引腳使能。

4. 應用電路設計

LMS3655的應用電路設計包括選擇合適的輸入電容、輸出電感、輸出電容以及自舉電容。設計過程中需要考慮負載瞬態響應、穩定性、效率和輸出紋波電壓等因素。

5. 布局指南

• ?關鍵組件布局?：輸入旁路電容、反饋網絡、電感、輸出電容和自舉電容應盡可能靠近相應引腳。
• ?地連接?：輸入和輸出電容的地連接應盡可能小，并連接到系統地平面的一點上。
• ?熱管理?：利用所有引腳和焊盤作為散熱路徑，確保良好的熱傳導。

6. 封裝與訂購信息

LMS3655提供VQFN-HR（RNL）22引腳封裝，具有不同的訂購狀態和RoHS狀態。

7. 文檔與支持

TI提供了詳細的數據手冊、應用筆記、設計工具以及社區資源，幫助用戶進行設計和故障排除。
