CJC8988可Pin to Pin替代WM8988和ES8388，數據對比性能介紹如下：

1、CJC8988是一個參考WM8988設計的芯片，可直接替換使用，與WM8988具有相同的IIC格式和寄存器定義，但有少量音量寄存器的定義差異，因此在相同配置下聲音大小可能會有差異。

2、與ES8388相比CJC8988的封裝相同，但管腳定義有所不同，IIC的讀寫時序也不一致，而寄存器定義則存在差異。

3、盡管ES8388規格書顯示效果優于CJC8988，實際效果比規格書描述的要差約6db，聲音效果也不太理想。此外，ES8388在上電斷電時可能存在噪音，在模式切換時可能會出現POP聲。

4、WM8988可以在1.5V至3.6V的范圍內工作，但其IC接口不支持讀模式，而CJC8988的I接口支持讀模式，這為調試帶來了很多方便.

5、如果要將CJC8988替換ES8328或ES8388，可能需要調整外圍電路。

6、CJC8988模擬和數字電路在1.8V下可達到要求的性能，而ES8338的較佳性能是模擬為3.3V，數字為1.8V。在模擬和數字電路同時供電為1.8V的情況下，CJC8988的性能指如SNR、THD+N等都要比ES8338高出很多。

Codec芯片?- CJC8988

由工采網代理的CJC8988是一個低功率，高質量的立體聲音頻編解碼器，和WM8988外圍電路一致，管腳兼容；可以直接Pin to Pin替代WM8988，CJC8988是參考WM8988設計的，芯片可以直接替換；IIC格式一致，寄存器定義一致，但少量音量寄存器，定義一致，但同樣配置下聲音大小有差異。

Codec芯片- CJC8988是一顆超低功耗的雙路ADC和DAC的音頻編碼器，目前可以完全替代wolfson WM8988,目前已經量產；為便攜式數字音頻應用而設計；有2個耳機放大器或立體聲輸入輸出接口的 AD/DA轉換器。專門為低功耗、便攜式設備設計開發的。

芯片采用成熟的0.18μ CMOS工藝，工作電壓1.8V，成本低廉，整個音頻芯片所有通路工作時的總功耗為9mW，錄音和回放通路的信噪比大于96db， 總諧波失真大于85dB。

CJC8988在電源電壓降至1.8V時工作，盡管數字核心可以在電壓降至1.5V時工作以節省電力，并且所有電源的較大電壓為3.3伏。芯片的不同部分也可以在軟件控制下斷電。CJC8988提供了一個非常小和薄的4x4mmCOL包，理想的用于手持和便攜式系統。

CJC8988擁有靜音功能和可編程音量調節能力，音頻數據接口包含I2S,24bit/20bit/16bit Left Right justified,DSP多種格式，同時提供音量控制、靜音、去加重、電源管理、3D增強等強大功能，適用于便攜式多媒體播放器、多媒體、智能手機、手持游戲等設備上。

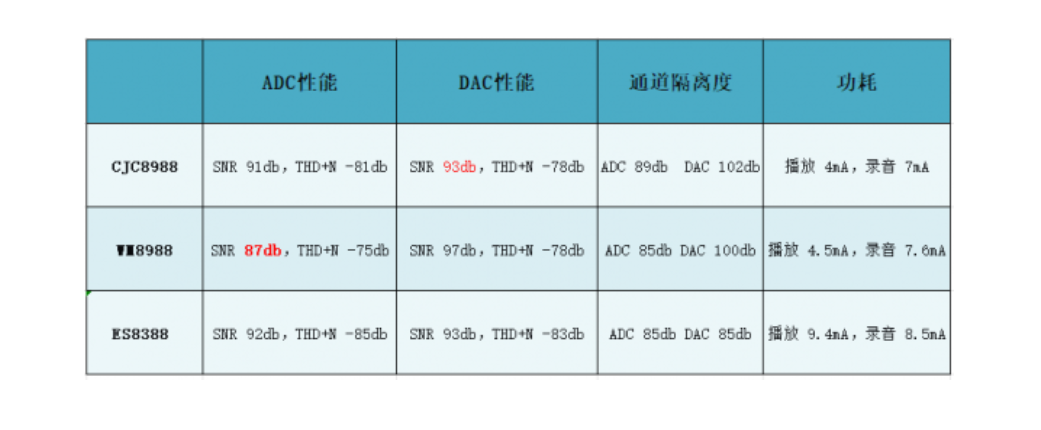

CJC8988可Pin to Pin替代WM8988ES8388三款型號性能參數如下：

性能參數

音頻編解碼器- CJC8988的特性：

DAC信噪比93 dB(“A”加權)，T高清-87dB在48 kHz，1.8V
ADC信噪比91 dB(“A”加權)，THD-81dB在48 kHz，1.8V
2個芯片上的耳機驅動程序
-THD-78dB，信噪比93 dB，16Ω負載Hz，1.8V
數字圖形均衡器
低倍（顯微鏡）
-7.8mW立體聲播放器（1.8V電源）
-16.8mW記錄和回放（1.8V電源）
低電源電壓
-模擬1.8V至3.3V
-數字機芯：1.5V到3.3V
-數字輸入I/O：1.8V至3.3V
256fs/384fs或USB主時鐘速率：12MHz，24MHz
音頻采樣率：8、11.025、16、22.05、24、32、44.1、48、88.2、96個kHz

從內部從主時鐘產生88.2,96kHz主時鐘

CJC8988適用于各種低功耗、便攜式設備，并提供豐富的音頻處理功能和接口；了解產品更多相關內容，請登錄工采網官網聯系“在線客服”獲取PDF規格書、詢價單，申請樣品。
