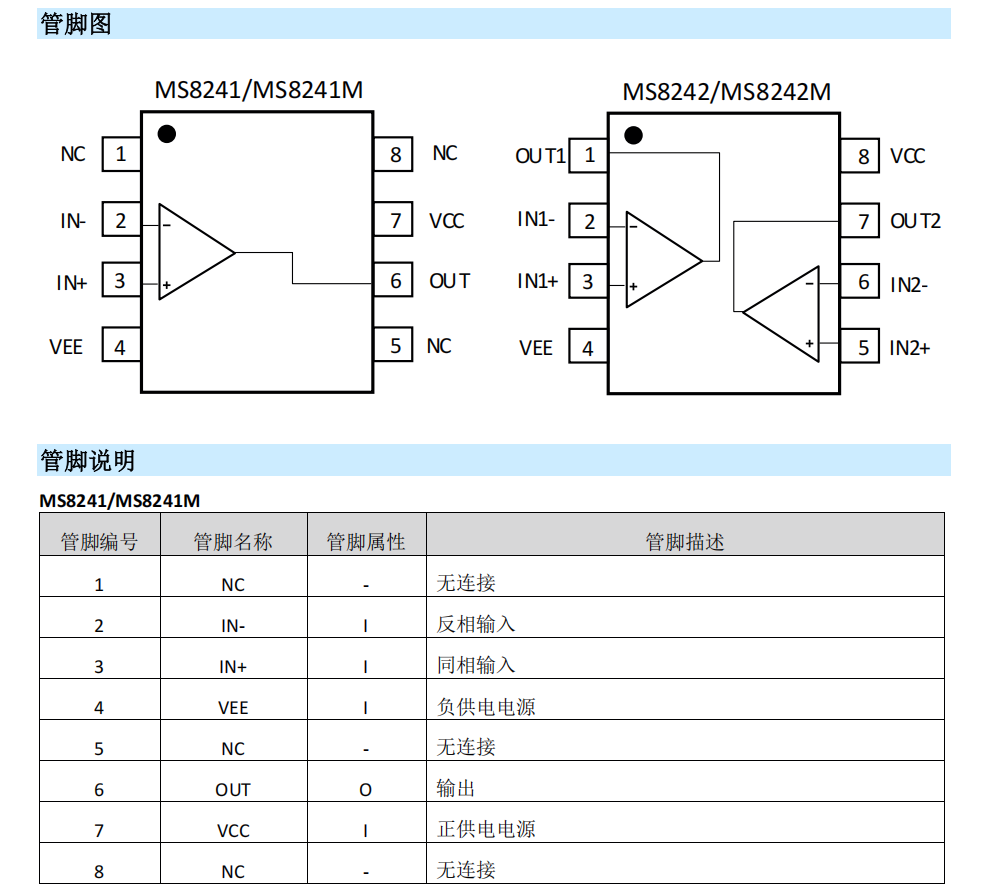

MS8241運算放大器可P2P兼容LM7171/LM6171
MS8241 是一顆高速的電壓反饋放大器，具有電流反饋放大器的高速轉換特性，可以應用在所有傳統的電壓反饋運放應用方案中。可Pin to Pin兼容LM7171/LM6171。MS8241 能夠穩定工作在低增益環路下（增益為+2 和-1），僅消耗 7mA的供電電流，即可實現 3200V/us 的極高壓擺率和 140MHz 的單位增益帶寬，是高速信號處理和視頻應用方案的理想選擇。芯片具有 200mA 的最大輸出電流能力，可以作為轉接驅動器和激光驅動器應用于視頻傳輸中。
MS8241 具有良好的動態特性，極低的信噪比和諧波失真，適用于 ADC/DAC 系統。工作電壓為±5V，可用于各類便攜設備。
主要特點
簡單易用的電壓反饋（VFA）拓撲
極高壓擺率：3200V/us
高單位增益帶寬：140MHz
-3dB 帶寬（AV=+2）：120MHz
低靜態電流：7mA
高輸出電流：200mA
工作電壓：±5V-±8V
應用
HDSL/ADSL 驅動器
多媒體廣播系統
專業視頻攝像器
視頻放大器
復印機/掃描機/傳真機
HDTV 放大器
脈沖放大器和尖峰探測器
CATV/光纜信號處理器
