在電子電源系統中，整流電路是實現交流（AC）到直流（DC）轉換的關鍵部分。隨著終端設備對高效率、輕量化、高頻性能的需求不斷上升，肖特基整流橋以其低正向壓降、高開關速度和低功耗的優勢，在各類高性能電源應用中日益普及。本文將以“應用工程視角”，盤點肖特基整流橋在從消費電子到工業控制領域的典型使用場景。
一、快充適配器中的效率提升利器
在快充電源領域，尤其是Type-C PD、QC協議的高壓輸出適配器中，電源轉換效率和體積控制成為核心挑戰。傳統硅整流器件的正向壓降通常在0.5-0.7V，大幅度減少導通損耗，適合大電流整流場景。
典型應用：
18W~100W USB-PD適配器的輸出整流橋；
高頻LLC、QR電源拓撲中的整流模塊；
二級側同步整流替代或并聯使用，提高輕載效率。
設計優勢：
降低適配器發熱量；
提高滿載與輕載時的轉換效率；
減少散熱結構尺寸，利于體積壓縮。
二、LED照明電源中的節能實踐
在LED恒流驅動或智能照明中，肖特基整流橋因其低壓降特性，有助于提高整機功率因數和發光效率，特別適合非隔離或降壓型AC-DC電源方案。
典型應用：
5W~50W球泡燈、筒燈的前級整流橋；
智能驅動芯片前端整流模塊；
AC 220V輸入的驅動板，用于室內照明或廣告屏。
優勢體現：
提高系統輸出電壓穩定性；
減少整流損耗，降低驅動電路溫升；
在空間受限的燈具結構中，減小整流橋封裝體積。
三、小型通信電源與工業電源中的高頻整流
通信電源系統往往對可靠性和熱管理有更高要求，特別是DC-DC模塊輸出端整流部分。肖特基整流橋能夠勝任高頻、高效工作條件，同時支持較大電流密度。
典型應用：
48V轉12V、24V轉5V的DC-DC輸出整流；
網絡設備或基站供電模塊中，DC母線端整流；
工控PLC、電源模塊中，用作保護性整流橋。
設計要點：
選用低VF、高浪涌能力型號（如MBR、SR系列）；
搭配足夠散熱片或銅箔面積；
在PCB中配合TVS或NTC熱敏電阻，增強系統保護性。
四、電動車控制器與車載電源系統
隨著新能源車的發展，低壓輔助電源、驅動控制器對高頻高效整流提出需求。肖特基整流橋在這類電動系統中主要承擔快速恢復整流、反向保護等角色。
典型應用：
電動車電池管理系統（BMS）中的保護整流；
驅動控制器中輸入整流與續流回路；
車載DC-DC轉換器整流段。
挑戰與優化方向：
應用環境溫度高，須選用高溫肖特基器件；
須關注其反向漏電流在高溫下的增加趨勢；
針對電動車浪涌需求，結合TVS/EMI濾波進行整體防護設計。
五、其他廣泛應用場景

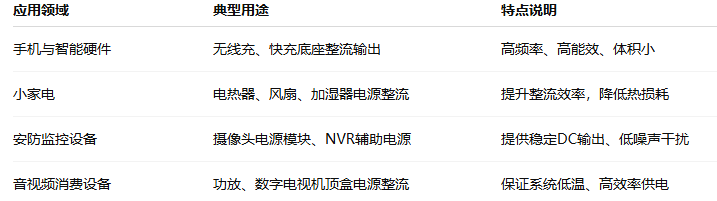

除了上述主流領域，肖特基整流橋還在以下方向獲得廣泛部署：

六、結語：小器件，大價值
肖特基整流橋作為“整流橋家族”中的高性能分支，憑借低壓降、高效率、快響應等特性，逐步滲透至各類消費電子、工業控制、車載電源系統中。雖然它的耐壓與漏電流性能限制了其在高壓場景的使用，但在中低壓、高頻、高效的應用領域中，其價值正在不斷凸顯。
作為FAE，我們在選型與推薦時，應全面評估系統電壓、電流、頻率、溫升要求等關鍵參數，結合封裝與成本權衡，確保肖特基整流橋在整機中實現性能與可靠性的雙贏。
一枚小小的整流橋，往往是系統能效提升的關鍵起點。
