MDD肖特基整流橋因其低正向壓降、高速開關特性和良好的導通能力，廣泛應用于電源適配器、LED驅動、DC-DC轉換器、車載電源等中低壓、高頻整流場合。然而，在實際應用中，工程師常常會遇到肖特基整流橋失效的問題，如溫升過高、反向漏電流異常、器件擊穿等。本文將系統解析肖特基整流橋的三大典型失效模式及其背后的機理，并提出具體的設計與使用建議，助力提升電路的穩定性與可靠性。
一、失效模式一：溫升過高導致熱失效
表現形式：
器件溫度持續升高至超出結溫極限，導致焊點脫落、封裝開裂、熱擊穿甚至引發整流橋短路。
根本原因：
導通損耗大：雖然肖特基二極管正向壓降（VF）相對較低（約0.3V~0.5V），但在大電流應用中（如>10A），其P=VF×I的熱耗依然顯著。
散熱設計不足：未使用足夠銅箔面積或未配散熱器，導致器件內部溫度迅速上升。
環境溫度高：尤其在封閉電源、LED燈具、電動車控制器等高溫工作環境中，更容易溫升疊加。
工程應對：
在PCB設計中加強銅箔散熱路徑（推薦面積>1 cm2/A）；
選用大封裝、帶散熱片型號（如TO-220、GBJ封裝）；
降額設計，確保工作電流不超過器件額定值的70~80%；
加入熱敏電阻（NTC）或溫度保護器件進行過溫保護。
二、失效模式二：反向漏電流增大
表現形式：
電路中出現持續性的漏電流，導致輸出電壓漂移、系統待機功耗增大，甚至觸發保護機制。
根本原因：
肖特基結構決定了其天然高漏電：金屬-半導體結不像PN結那樣有強烈的阻斷能力，反向漏電流本身就比普通二極管高1~2個數量級。
工作溫度升高：漏電流呈指數級增長，每升高10°C，漏電流可能翻倍；
反向電壓接近極限：長時間工作在接近最大反向電壓（VRRM）狀態，易使結面退化或微擊穿。
工程應對：
適當加大安全裕度，選用VRRM≥實際應用電壓×1.3的型號；
避免將肖特基整流橋應用于高溫+高反壓環境，可使用快恢復二極管替代；
加入RC吸收回路或TVS，緩解反向浪涌沖擊；
檢查PCB中是否存在泄露路徑，導致漏電誤判。
三、失效模式三：反向擊穿或浪涌燒毀
表現形式：
器件內部發生永久性擊穿，形成反向短路路徑，電源輸出異常甚至整機無法啟動。
根本原因：
浪涌電流或反向電壓瞬態超過極限值；
器件并聯使用不均流，個別先擊穿；
外部防護措施缺失，如未加TVS或保險絲。
工程應對：
加入TVS管、浪涌吸收器、電容緩沖等電路防護；
合理選擇肖特基整流橋封裝與額定浪涌電流能力（IFSM）；
避免器件直接并聯，或增加均流電阻；
考慮應用環境的浪涌特性，評估電網波動、電機感應回饋等因素對器件的沖擊。

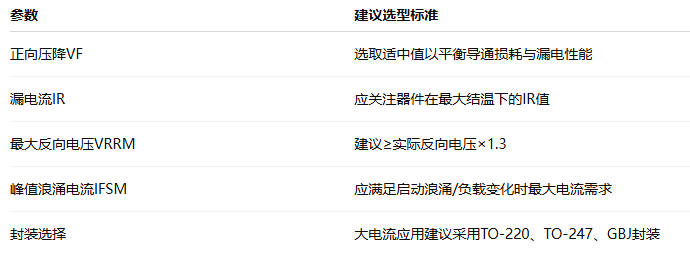

四、設計建議與選型要點總結

MDD肖特基整流橋雖體積小巧，但在實際系統設計中卻肩負起穩定輸出與提升能效的關鍵職責。然而，如果忽視其特性限制和熱管理問題，也極易引發失效隱患。作為FAE，我們應深入理解其溫升、漏電、擊穿三大失效機制，在選型、散熱、布局與防護等層面做出合理預判與優化設計，才能真正發揮肖特基整流橋的性能優勢，為電源系統的穩定運行保駕護航。
