LM53603-Q1、LM53602-Q1 降壓穩壓器專為汽車而設計 應用，在 3 A 或 2 A 下提供 5 V 或 3.3 V（帶 ADJ 選項）的輸出電壓，從 輸入電壓高達 36 V。先進的高速電路允許該器件從 輸入電壓高達 20 V，同時在 2.1 MHz 的開關頻率下提供 5 V 輸出。這 創新的架構允許該器件僅從輸入電壓調節 3.3 V 輸出 3.5 伏。該產品的所有方面都針對汽車客戶進行了優化。輸入電壓 范圍高達 36 V，瞬態容差高達 42 V，簡化了輸入浪涌保護設計。一個開放的 漏極復位輸出，具有濾波和延遲功能，提供系統狀態的真實指示。這 功能無需額外的監控元件，從而節省成本和電路板 空間。PWM 和 PFM 模式之間的無縫轉換，以及 僅 24 μA，可確保在所有負載下實現高效率和出色的瞬態響應。
*附件：lm53602-q1.pdf

特性

• LM53603-Q1、LM53602-Q1 是符合AEC-Q1 標準的汽車級產品，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C
    環境工作范圍
  • 器件 HBM ESD 分類等級 1C
  • 器件 CDM ESD 分類等級 C4B
• 3 A 或 2 A 最大負載電流
• 輸入電壓范圍為 3.5 V 至 36 V：
  瞬態至 42 V
• 輸出電壓選項：5 V、3.3 V、ADJ
• 2.1 MHz 固定開關頻率
• ±2% 輸出電壓容差
• -40°C 至 150°C 結溫范圍
• 1.7 μA 關斷電流（典型值）
• 空載時 24 μA 輸入電源電流（典型值）
• 5 V 或
  3.3 V 輸出無需外部反饋分壓器
• Reset Output with Filter 和 Delay
• 自動輕負載模式，提高效率
• 用戶可選擇的強制 PWM 模式 （FPWM）
• 內置環路補償、軟啟動、電流
  限制、熱關斷、UVLO 和外部
  頻率同步
• 耐熱增強型 16 引腳封裝：
  5 mm × 4.4 mm × 1 mm

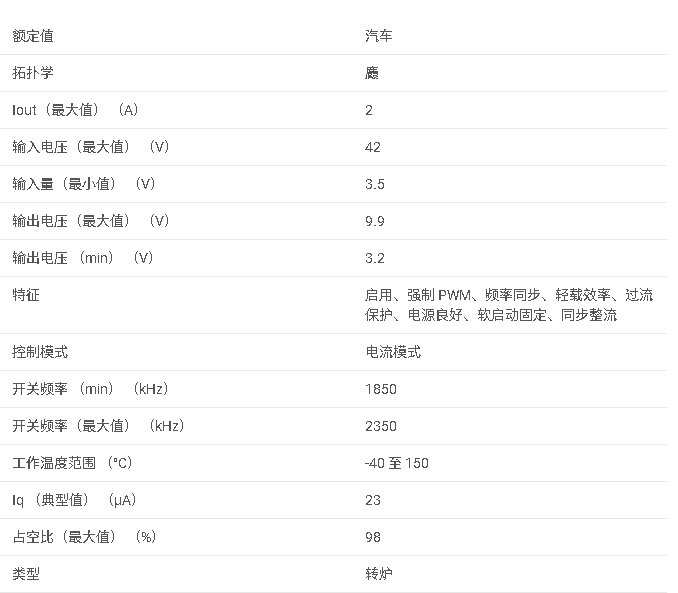

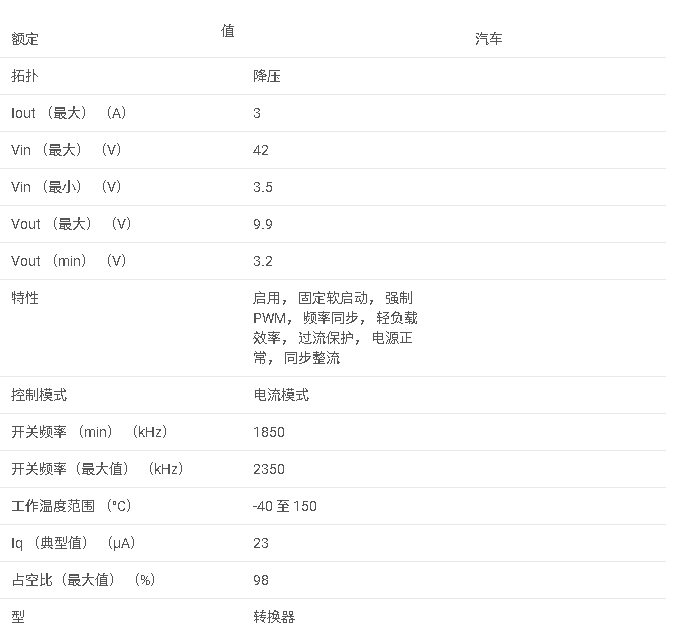

參數

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：LM53602-Q1
• ?類型?：同步電流模式降壓（Buck）調節器，適用于汽車電子及高效電源管理應用

2. 主要特性

• ?輸入電壓范圍?：3.8V至36V
• ?輸出電壓?：可調，固定3.3V或5V版本
• ?最大輸出電流?：2A
• ?開關頻率?：1.85MHz至2.35MHz（可同步至外部時鐘）
• ?工作模式?：自動在PWM和PFM之間切換，輕載時采用PFM模式以提高效率
• ?保護功能?：過流保護、短路保護、過熱保護、欠壓鎖定（UVLO）
• ?RESET功能?：提供RESET標志輸出，用于指示輸出電壓狀態

3. 功能描述

• ? 自動模式（AUTO） ?：根據負載電流自動在PWM和PFM之間切換，優化效率和響應速度
• ? 強制PWM模式（FPWM） ?：通過FPWM引腳鎖定在PWM模式，適用于需要恒定開關頻率的應用
• ?RESET功能?：集成RESET標志輸出，帶有濾波和延遲功能，防止誤觸發
• ?軟啟動?：基于參考電壓的軟啟動，避免啟動時的輸出電壓過沖和大電流沖擊
• ?電流限制?：包括低側電流限制和高側峰值電流限制，保護內部MOSFET免受過流損害

4. 應用場景

• ?汽車電子?：適用于車載娛樂系統、導航系統、傳感器供電等需要高效、可靠電源管理的應用
• ?便攜式設備?：適用于需要長電池壽命和高效率電源轉換的便攜式電子產品

5. 典型應用電路

• ?電路組成?：包括輸入電容、輸出電容、電感、Bootstrap電容、VCC電容、BIAS電容等
• ?設計步驟?：根據輸出電壓和電流需求選擇合適的電感、電容值，確保系統穩定性和性能

6. 性能曲線

• ?效率曲線?：展示不同輸入電壓和負載電流下的效率表現
• ?負載和線性調節曲線?：展示輸出電壓在負載變化和輸入電壓變化時的穩定性
• ?輸入供電電流曲線?：展示不同負載條件下的輸入供電電流

7. 布局指南

• ?高頻旁路電容?：靠近VIN和PGND引腳放置，以減小噪聲和干擾
• ?VCC和BIAS電容?：靠近相應引腳放置，確保穩定的電壓供應
• ?熱管理?：利用PCB上的散熱過孔和暴露焊盤（EP）進行有效散熱

8. 封裝與訂購信息

• ?封裝類型?：HTSSOP（PWP）-16引腳
• ?訂購選項?：提供多種封裝尺寸和溫度等級選項，滿足不同應用需求

9. 支持文檔與工具

• ?設計工具?：推薦使用WEBENCH? Power Designer進行設計仿真
• ?社區資源?：TI E2E?在線社區提供技術支持和問題解答
• ?文檔更新?：可通過TI網站獲取最新文檔和資料

10. 注意事項

• ?熱設計?：確保足夠的散熱措施，避免設備因過熱而關機
• ?輸入電壓監控?：確保輸入電壓在規格范圍內，避免UVLO觸發
• ?元件選型?：根據具體應用場景選擇合適的外部元件，確保系統性能和穩定性
