TPS6217x-Q1 系列是一款易于使用的同步降壓直流/直流轉換器，針對高功率密度應用進行了優化。通常為 2.25 MHz 的高開關頻率允許使用小型電感器，并通過利用 DCS-Control 拓?fù)涮峁┛焖偎矐B(tài)響應和高輸出電壓精度。

這些器件具有 3V 至 17V 的寬工作輸入電壓范圍，非常適合由鋰離子或其他電池以及 12V 中間電源軌供電的系統。它在 0.9V 至 6V 的輸出電壓下支持高達 0.5A 的連續輸出電流（具有 100% 占空比模式）。
*附件：tps62172-q1.pdf

通過配置 Enable 和 open-drain Power Good 引腳，也可以進行電源排序。

在省電模式下，這些器件從 VIN 汲取約 17 μA 的靜態電流。如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。

該器件提供可調和固定輸出電壓版本，采用尺寸為 2 × 2 mm （DSG） 的 8 引腳 WSON 封裝。

特性

• DCS-Control? 拓?fù)?/li>
• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：3 V 至 17 V
• 高達 500mA 的輸出電流
• 0.9 V 至 6 V 的可調輸出電壓
• 固定輸出電壓版本
• 無縫省電模式轉換
• 典型值為 17μA 靜態電流
• 電源正常輸出
• 100% 占空比模式
• 短路保護
• 過熱保護
• 與 TPS62160-Q1 引腳對引腳兼容
• 采用 2 × 2 mm WSON-8 封裝

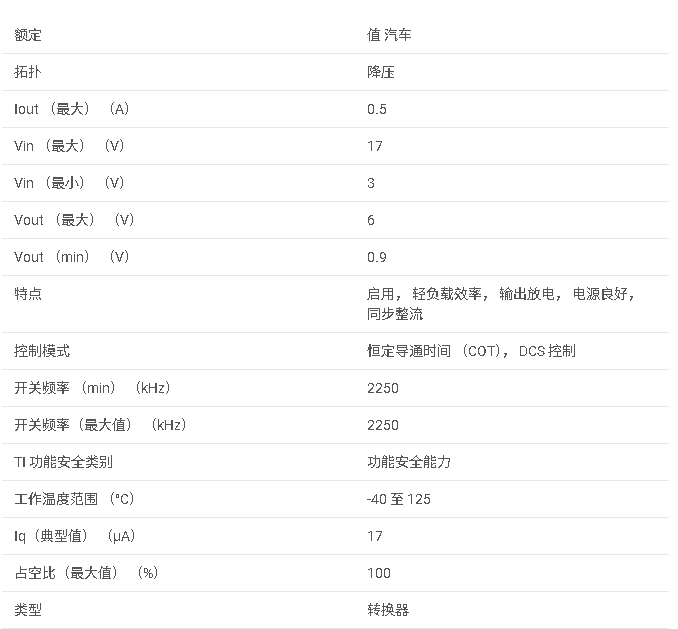

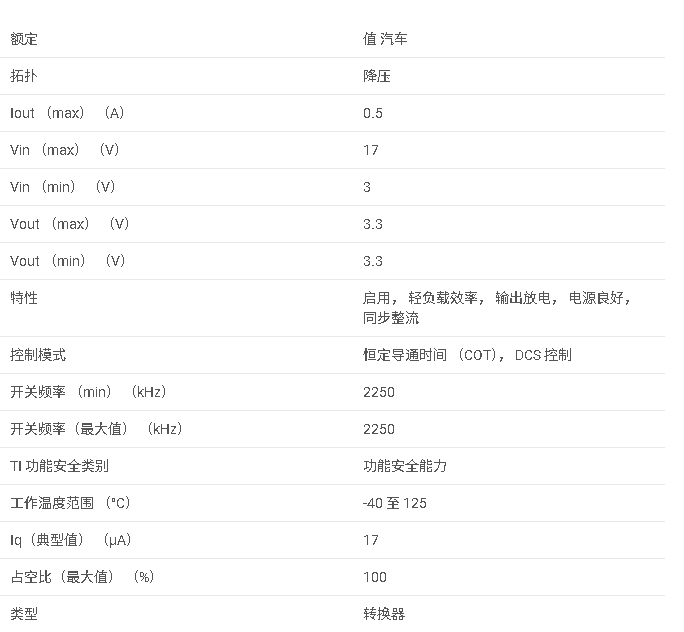

參數

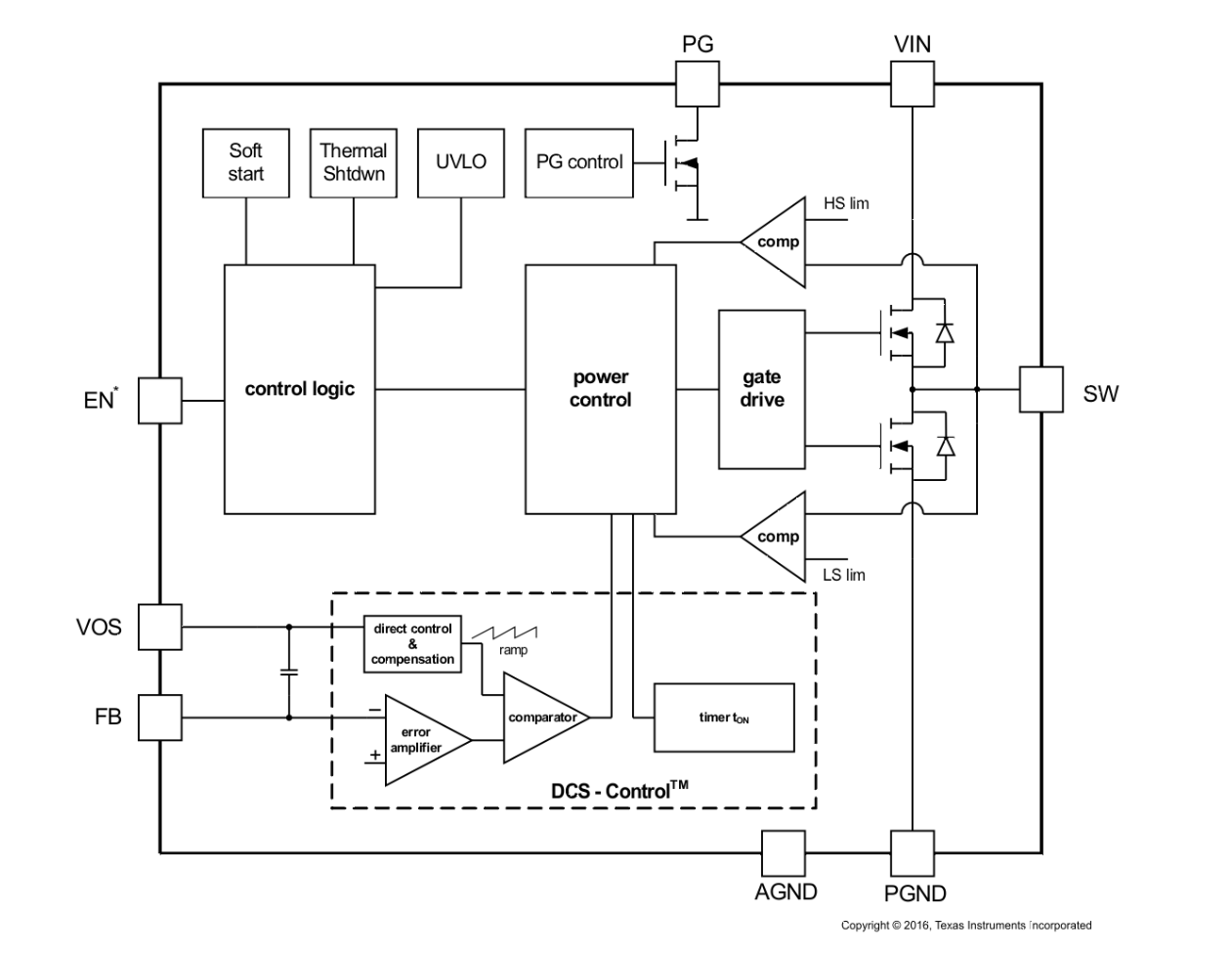

方框圖

1. 產品概述

TPS62172-Q1 是一款適用于汽車應用的同步降壓DC-DC轉換器，采用DCS-Control?拓?fù)浣Y(jié)構，具有高效率、高功率密度和寬輸入電壓范圍（3V至17V）等特點。該轉換器可提供高達500mA的輸出電流，并具有可調輸出電壓版本和固定輸出電壓版本。

2. 主要特性

• ?輸入電壓范圍?：3V至17V。
• ?輸出電流?：高達500mA。
• ?輸出電壓范圍?：可調版本為0.9V至6V，固定版本為特定電壓值。
• ?高效率?：典型靜態電流為17μA，支持無縫功率節省模式過渡。
• ?小封裝?：采用2x2mm的WSON-8封裝。
• ?功能安全?：符合AEC-Q100標準，支持功能安全系統設計。
• ?保護特性?：包括短路保護、過溫保護和電源良好輸出。

3. 應用領域

• 高級駕駛輔助系統（ADAS）攝像頭
• 動力系統
• 車身電子與照明
• 汽車信息娛樂系統

4. 封裝與尺寸

• ?封裝類型?：WSON-8
• ?尺寸?：2.00mm x 2.00mm

5. 電氣特性

• ?工作結溫范圍?：-40°C至125°C。
• ? 欠壓鎖定（UVLO） ?：典型值為2.7V，具有180mV的遲滯。
• ?熱關斷溫度?：典型值為160°C，具有20°C的遲滯。
• ?電源良好（PG）閾值?：輸出電壓的92%至98%（上升），87%至93%（下降）。
• ?開關頻率?：典型值為2.25MHz。

6. 功能描述

• ?使能/關斷?：通過EN引腳控制，關斷模式下電流消耗小于2μA。
• ?軟啟動?：內部軟啟動電路控制輸出電壓的斜坡上升，避免浪涌電流。
• ? 電源良好（PG） ?：PG引腳為開漏輸出，用于指示輸出電壓是否達到調節范圍。
• ?無縫功率節省模式?：在輕負載條件下自動進入，以維持高效率。
• ?100%占空比模式?：在輸入電壓接近輸出電壓時啟用，允許轉換較小的輸入輸出電壓差。

7. 外部組件選擇

• ?電感?：推薦值為2.2μH至4.7μH，具體取決于輸出電流和期望的紋波電流。
• ?輸出電容?：推薦值為22μF的陶瓷電容，以提供低ESR和低輸出電壓紋波。
• ?輸入電容?：推薦值為10μF的陶瓷電容，用于緩沖輸入電壓和降低輸入電流紋波。

8. 布局指南

• 輸入電容應盡可能靠近VIN和PGND引腳放置。
• 輸出電容應盡可能靠近SW和PGND引腳放置。
• 反饋電阻分壓器應盡可能靠近FB和AGND引腳放置。
• 暴露的熱焊盤必須連接到AGND，并焊接到電路板上以實現適當?shù)墓β屎纳⒑?a href="http://m.xsypw.cn/v/tag/1472/" target="_blank">機械可靠性。

9. 文檔與支持

• 提供詳細的數據手冊、應用指南和設計資源。
• 可通過TI官網獲取技術支持和文檔更新通知。

10. 注意事項

• 在設計和應用過程中，需考慮熱設計和布局優化，以確保最佳性能和可靠性。
• 在使用過程中，應遵守靜電放電（ESD）防護措施，避免損壞IC。
