數據： 具有 DCS-Control? 的 TPS6217x 3V 至 17V 0.5A 降壓轉換器 數據表 (Rev. E)
TPS6217x器件系列是易于使用的同步降壓DC-DC轉換器，針對高功率密度的應用進行了優化。該系列器件的開關頻率典型值高達2.25MHz，允許使用小型電感器，通過利用DCS-Control?拓撲技術提供快速瞬態響應并實現高輸出電壓精度。
該系列器件具有3V至17V寬運行輸入電壓范圍，非常適用于由鋰離子或其他電池以及12V中間電源軌供電的系統。其輸出電壓為0.9V至6V，支持高達0.5A的持續輸出電流（使用100％占空比模式）。
此外，還可以通過配置使能引腳和開漏電源正常狀態引腳實現電源排序。
在節能模式下，器件可根據輸入電壓（VIN）生成約17μA的靜態電流。負載較小時可自動且無縫進入節能模式，同時該模式可保持整個負載范圍內的高效率。該器件在關斷模式下處于關斷狀態，期間的流耗低于2μA。

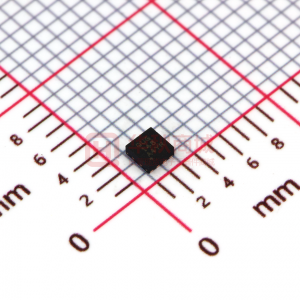

此器件提供了可調節輸出電壓和固定輸出電壓版本，采用2mm x 2mm 8引腳WSON封裝（DSG）。
所有商標均為其各自所有者的財產。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS62172 | TPS62132 | TPS62142 | TPS62152 | TPS62162 | TPS62171 | TPS62173 | TPS62175 | TPS62177 |
|---|---|---|---|---|---|---|---|---|
| 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 4.7 ? ? | 4.7 ? ? |
| 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? | 28 ? ? | 28 ? ? |
| 3.3 ? ? | 3.3 ? ? | 3.3 ? ? | 3.3 ? ? | 3.3 ? ? | 1.8 ? ? | 5 ? ? | 1 ? ? | 3.3 ? ? |
| 3.3 ? ? | 3.3 ? ? | 3.3 ? ? | 3.3 ? ? | 3.3 ? ? | 1.8 ? ? | 5 ? ? | 6 ? ? | 3.3 ? ? |
| 0.5 ? ? | 3 ? ? | 2 ? ? | 1 ? ? | 1 ? ? | 0.5 ? ? | 0.5 ? ? | 0.5 ? ? | 0.5 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 2250 ? ? | 1250 ? ? | 1250 ? ? | 1250 ? ? | 2250 ? ? | 2250 ? ? | 2250 ? ? | 1000 ? ? | 1000 ? ? |
| 2250 ? ? | 2500 ? ? | 2500 ? ? | 2500 ? ? | 2250 ? ? | 2250 ? ? | 2250 ? ? | 1000 ? ? | 1000 ? ? |
| 0.017 ? ? | 0.017 ? ? | 0.017 ? ? | 0.017 ? ? | 0.017 ? ? | 0.017 ? ? | 0.017 ? ? | 0.0048 ? ? | 0.0048 ? ? |
| Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification Tracking Voltage Margining ? ? | Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Tracking Voltage Margining ? ? | Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification Tracking Voltage Margining ? ? | Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification Tracking Voltage Margining ? ? | Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification Tracking Voltage Margining ? ? | Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification Tracking Voltage Margining ? ? | Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification Tracking Voltage Margining ? ? | Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification ? ? | Enable Light Load Efficiency Output Discharge Power Good Synchronous Rectification ? ? |
| Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? |
| 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 85 ? ? | -40 to 85 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| WSON ? ? | VQFN ? ? | VQFN ? ? | VQFN ? ? | WSON ? ? | WSON ? ? | WSON ? ? | WSON ? ? | WSON ? ? |
