Analog Devices MAX20011C、MAX20011D與MAX20011G高效降壓轉換器可在3.0V至5.5V輸入電壓范圍內工作，提供0.5V至1.275V輸出電壓范圍。該器件具有寬輸入/輸出電壓范圍，能夠提供高達16A峰值輸出電流，因此非常適合用于板載負載點和后置穩壓應用。MAX20011C、MAX20011D和MAX20011G在整個負載、線路和溫度范圍內可實現 ±1.5%輸出誤差。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX20011x降壓轉化器數據手冊.pdf

這些降壓轉換器具有2.2MHz固定頻率PWM模式，可實現更好的抗噪性和負載瞬態響應。2.2MHz工作頻率支持全陶瓷電容器，最大限度地減少外部元件數量。擴頻調制選項可最大限度地抑制電磁輻射。集成的低RDS (ON) 開關提高了重負載時的效率，布局比分立式解決方案更簡單。

該模塊具有出廠預設的輸出電壓。I^2^C接口支持動態電壓調整，轉換率可編程。其他特性包括可編程軟啟動、過流和過熱保護。Analog Devices MAX20011C、MAX20011D、MAX20011G降壓轉換器采用3.5mm x 4.0mm、17引腳側面可濕FC2QFN封裝。

特性

• 高效率直流-直流轉換器
• 峰值輸出電流：高達16 A
  • MAX20011B： 12 A
  • MAX20011C： 16 A
  • MAX20011D： 12 A
• 差分遠程電壓檢測
• 3.0 V 到 5.5 V 工作電源電壓
• I^2^C控制輸出電壓（0.5V至1.275V，6.25mV步進）
• 出色的負載瞬態性能
• 可編程補償
• 2.2MHz或1.1MHz工作
• 輸出電壓精度：±1.5%
• RESET輸出
• 電流模式、強制PWM運行
• 符合ASIL D標準
  • 冗余參考
  • BIST診斷
  • I^2^C上PEC
  • 可編程OV/UV，精度為±1%
• 過熱和短路保護
• 3.5mm x 4.0mm 17引腳側面可濕FC2QFN
• 汽車溫度范圍：-40°C至+125°C（1級）

應用

• 汽車ADAS系統
• SoC內核電源

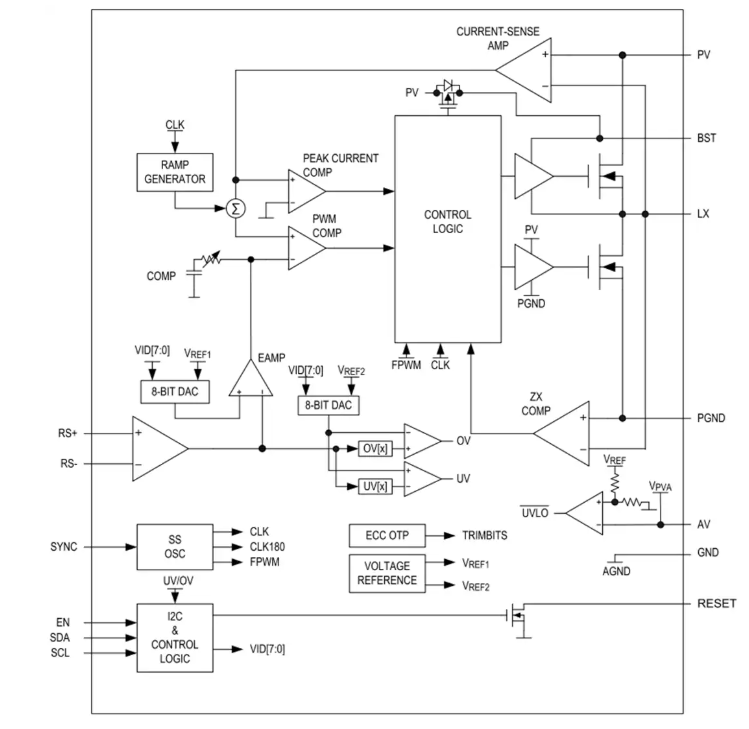

框圖
