在電子設備不斷追求高性能與低功耗的今天，電源管理芯片的重要性不言而喻。芯伯樂主推的XBLW-XBL4001芯片，憑借其出色的設計與穩定的性能，為電源管理領域帶來了一款實用的新選擇。

一、芯片概述

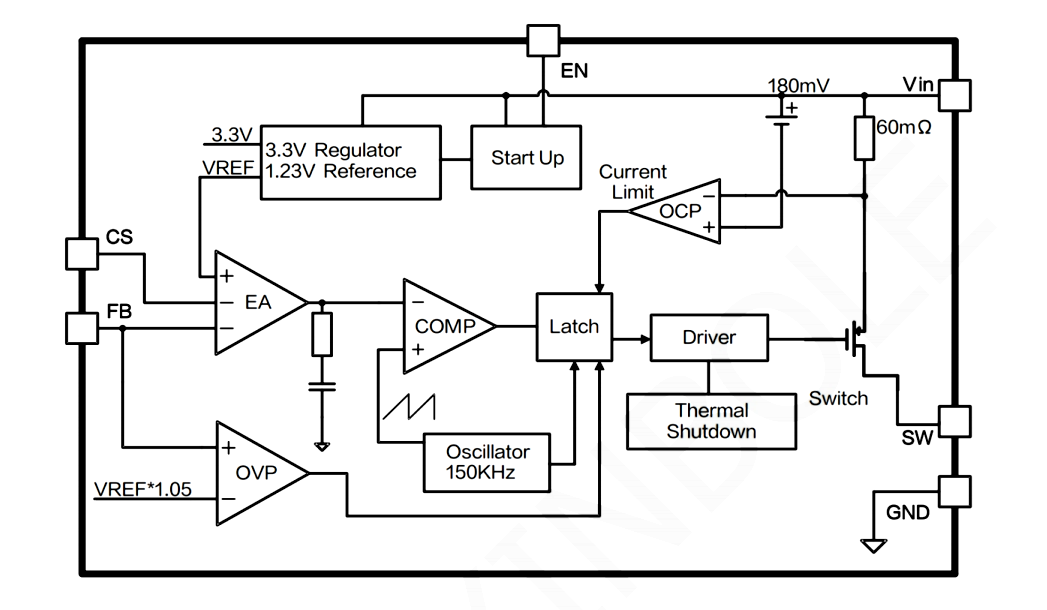

XBLW-XBL4001是一款降壓型（Buck）直流轉換器，具備4.5V~40V的寬輸入電壓范圍，可調輸出電壓范圍在1.235V~37V之間。其固定開關頻率為150kHz，最大輸出電流可達5A（ESOP-8封裝）。芯片采用電壓模式非同步PWM控制，具備ON/OFF關斷控制功能，可通過邏輯電平控制芯片啟停。

二、性能特點

01 丨寬輸入電壓

XBLW-XBL4001 4.5V~40V的寬輸入電壓范圍能夠適應多種電源輸入場景。應對復雜的電路環境，為各類傳感器、控制器等提供穩定的電源支持。

02 丨可調輸出電壓

XBLW-XBL4001的可調輸出電壓范圍為1.235V~37V，能夠滿足不同負載的需求。通過公式Uout=1.235*(1+R2/R1)調整外圍電阻，可以實現不同輸出電壓的調節。

03 丨 內置MOSFET

XBLW-XBL4001內置了MOSFET，簡化了電路設計并減少了外圍元件的使用，使用時僅需少量的外圍器件即可正常工作。這不僅提高了系統的集成度和可靠性，還為工程師節省了寶貴的設計時間和成本。

04 丨低功耗待機模式

XBLW-XBL4001具備低功耗待機模式，有效提升系統能效。在待機狀態下，芯片的功耗降低靜態電流僅有3.5mA，這對于需要長時間運行的設備尤為重要，能夠有效延長設備的使用壽

三、保護功能與控制特點

01 丨過溫保護

XBLW-XBL4001配備了過溫保護功能，能夠實時監測芯片溫度。當溫度過高時，芯片會自動關閉輸出，避免因過熱導致的芯片損壞，確保設備在極端條件下的安全運行。

02 丨過流保護

XBLW-XBL4001具備過流保護功能，能夠精確限制輸出電流。可以防止因后級器件過載或短路引發的故障，為芯片和整個系統提供了穩定的安全保護。

03 丨關斷控制功能

XBLW-XBL4001擁有關斷控制功能，可以通過邏輯電平控制芯片輸出啟停。使用時僅需將芯片EN引腳接上高電平或浮空即可將其打開輸出（高開低關）。

四、典型應用電路

01

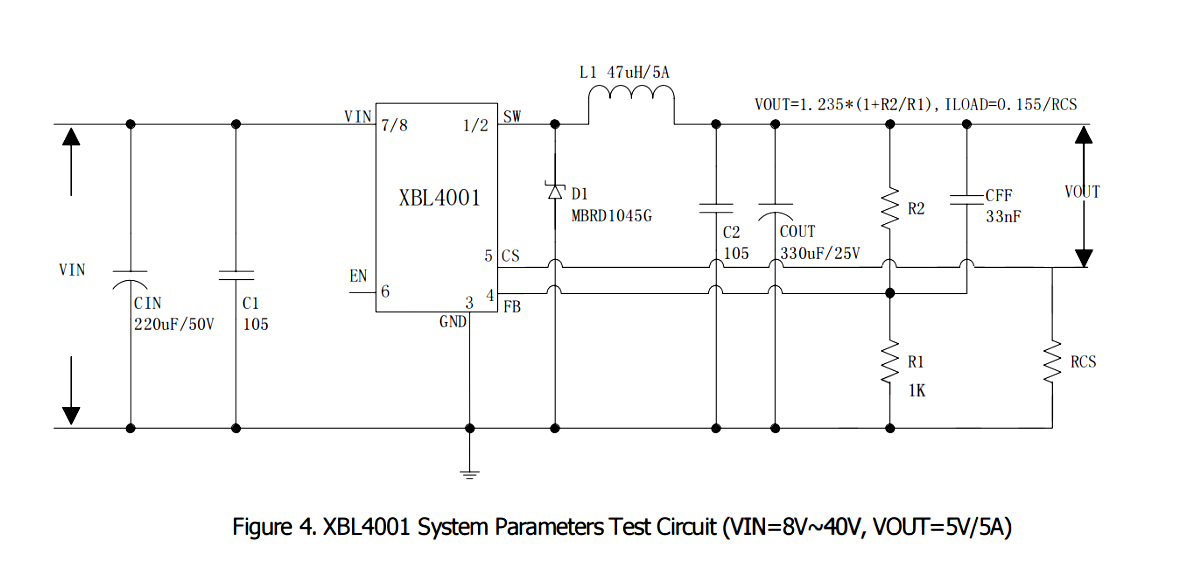

5V/5A輸出電路

XBLW-XBL4001在輸出5V/5A時，外圍電路設計較為簡單。根據公式Uout=1.235*(1+R2/R1)，當R1=1KΩ時，R2=3KΩ即可得到5V的輸出電壓。

02

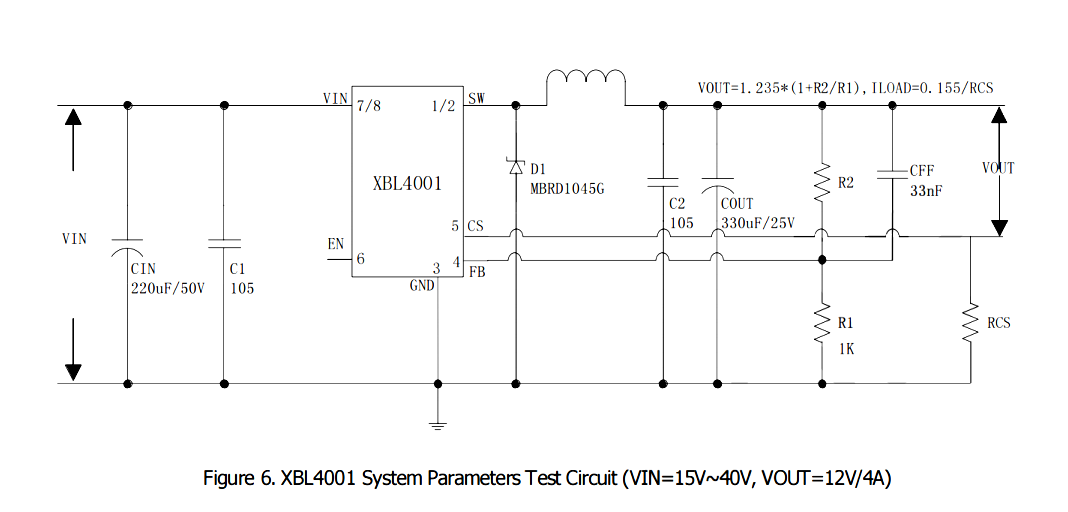

12V/4A輸出電路

XBLW-XBL4001在輸出12V/4A時，根據公式Uout=1.235*(1+R2/R1)，當R1=1KΩ時，R2=8.7KΩ即可得到12V的輸出電壓。

03

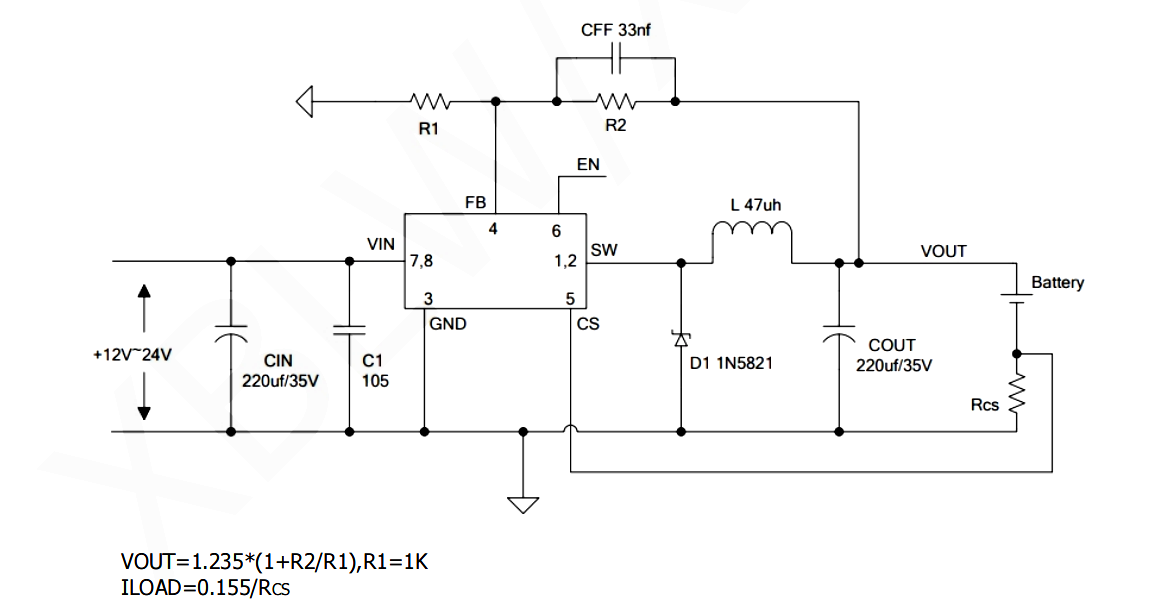

待機模式控制電路

XBLW-XBL4001的待機模式控制電路能夠通過邏輯電平控制芯片輸出，XBLW-XBL4001EN腳控制邏輯為高電平或者懸空為開啟輸出，低電平關閉輸出，即高開低關。使用時只需對XBL4001第六腳EN腳接入對應邏輯電平即可實現對輸出的使能，這種控制方式簡單有效，為系統的功耗及后續電路的運行提供了簡單的控制方法。

五、封裝形式

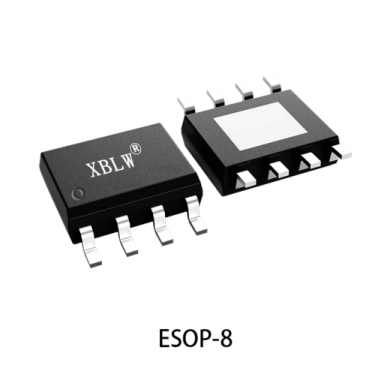

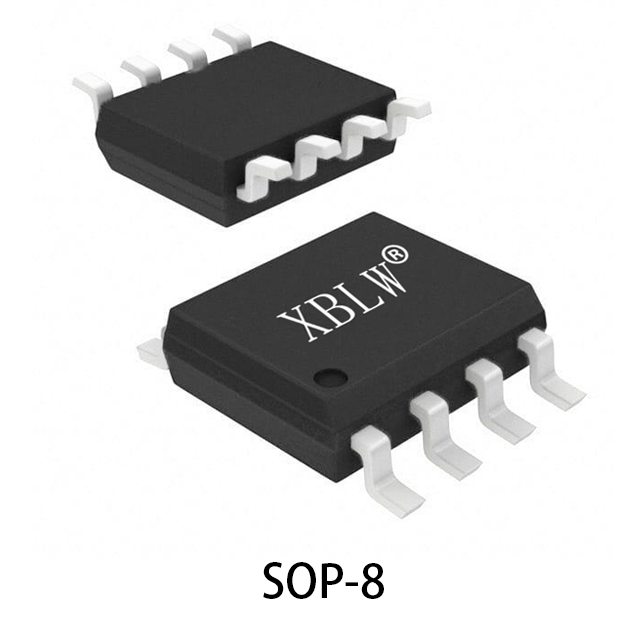

XBLW-XBL4001提供SOP-8和ESOP-8兩種封裝形式。SOP-8封裝最大帶載2A電流適合一般對電流要求不大的電路。ESOP-8封裝在SOP-8基礎上優化了散熱性能，相較于SOP-8封裝帶載能力提高到了5A，適合高功率密度的設計，能夠有效提高芯片的散熱效率，延長芯片的使用壽命。

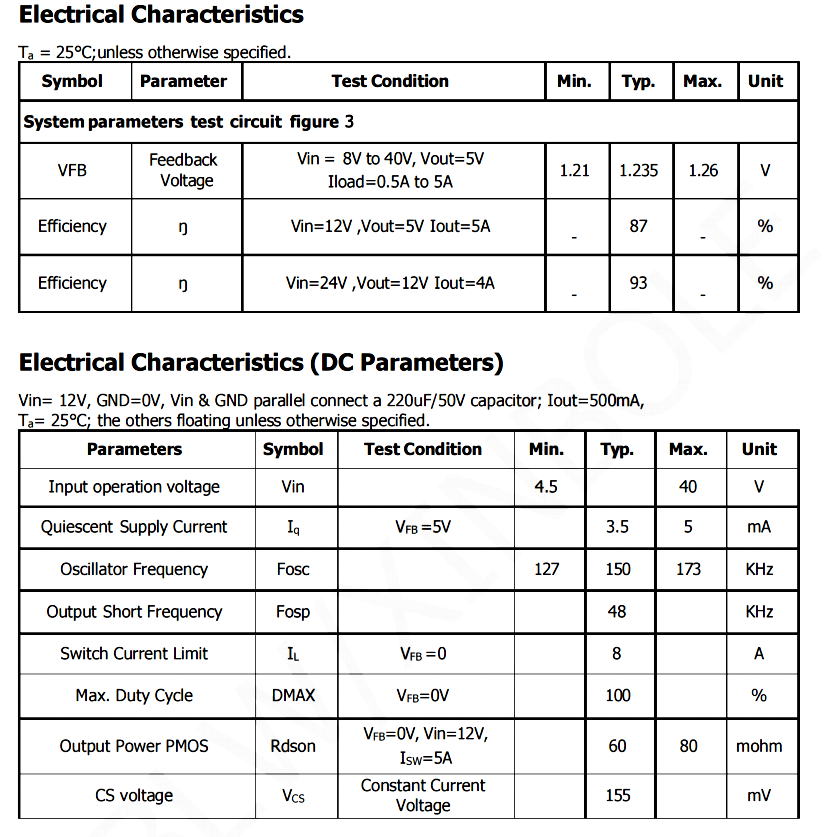

六、電氣性能參數

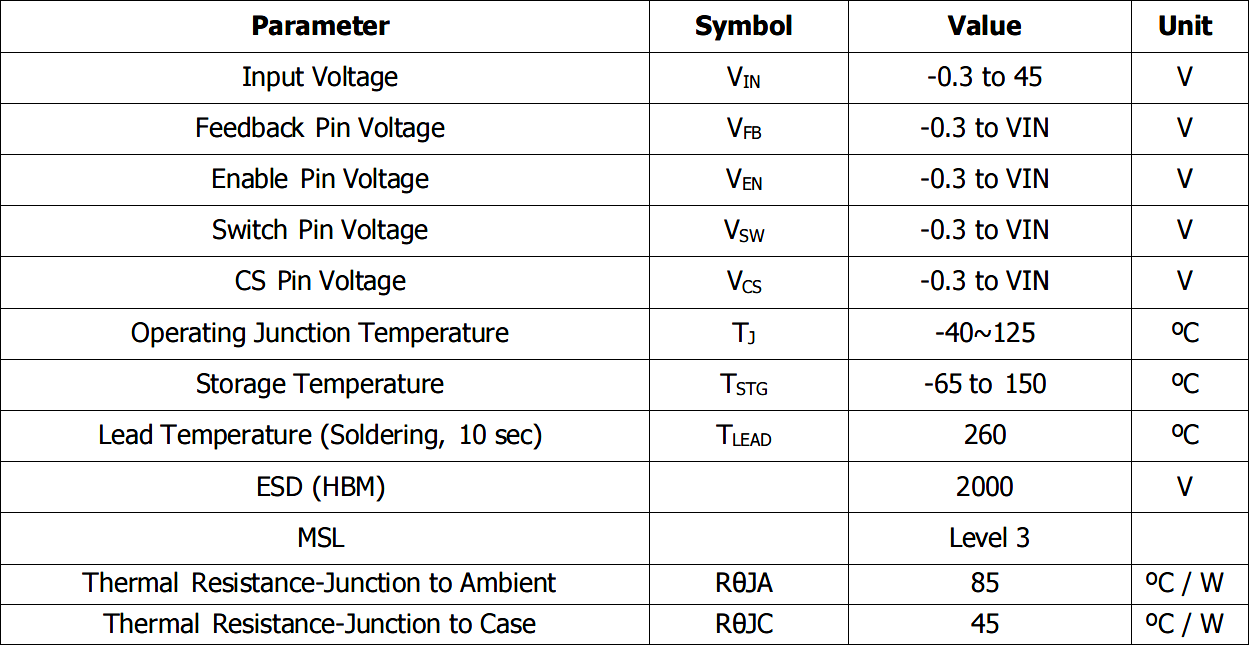

七、絕對最大額定值與操作條件

注：超過最大額定應力可能會對設備造成永久性損壞。需注意，這只代表應力等級，并不意味著設備在這些或高于所指示的其他條件下仍能正常工作。長時間處于絕對最大額定值條件下，可能會對設備的可靠性產生不利影響，在使用過程中應盡量避免。

八、總結

XBLW-XBL4001芯片以穩定可靠的性能、全面的保護功能以及靈活的配置，為各類電源管理應用提供了堅實的解決方案。其具備寬泛的輸入電壓范圍、可調節的輸出電壓特性、低功耗待機模式，并集成了多種保護機制，能夠輕松應對不同場景下的電源管理需求。無論是工業設備、汽車電子、通信電源還是消費電子產品，XBLW-XBL4001芯片都能憑借其出色的性能，確保設備電源管理的高效與穩定，展現出廣闊的應用潛力。
