TLV6208x 系列器件是小型降壓轉換器，具有很少的外部元件，可實現經濟高效的解決方案。它們是同步降壓轉換器，輸入電壓范圍為 2.5 和 2.7（TLV62080為 2.5 V，TLV62084x 為 2.7 V）至 6 V。TLV6208x 器件專注于在寬輸出電流范圍內實現高效降壓轉換。在中到重負載下，TLV6208x 轉換器在 PWM 模式下運行，并在輕負載電流下自動進入省電模式運行，從而在整個負載電流范圍內保持高效率。
*附件：tlv62080.pdf

為了滿足系統電源軌的要求，內部補償電路允許寬范圍的外部輸出電容器值。采用 DCS-Control?（直接控制，無縫過渡到省電模式）架構，可實現出色的負載瞬態性能和輸出電壓調節精度。這些器件采用帶導熱墊的 2mm × 2mm WSON 封裝。

特性

• 用于快速瞬態調節的 DCS 控制?架構
• 2.5V 至 6V 輸入電壓范圍 （TLV62080）
• 2.7V 至 6V 輸入電壓范圍（TLV62084、TLV62084A）
• 100% 占空比，實現最低壓差
• 省電模式可實現輕負載效率
• 輸出放電功能
• 電源良好輸出
• 熱關斷
• 采用 2 mm × 2 mm 8 端子 WSON 封裝

參數

方框圖

一、概述

TLV62080系列器件是德州儀器（Texas Instruments）生產的小型同步降壓轉換器，提供1.2A（TLV62080）和2A（TLV62084/TLV62084A）的輸出電流能力。這些器件采用DCS-Control?架構，支持快速瞬態響應，并具有高效率、低電壓降、功率節省模式等特性。它們適用于電池供電的便攜式設備、點負載調節器、PC、筆記本電腦、服務器、機頂盒和固態硬盤（SSD）等應用。

二、主要特性

• ?輸入電壓范圍?：TLV62080為2.5V至6V，TLV62084/TLV62084A為2.7V至6V。
• ?高效率?：在整個負載電流范圍內保持高效率，特別是在輕載時自動進入功率節省模式。
• ?100%占空比?：支持最低電壓降操作，特別適用于電池供電應用。
• ?功率節省模式?：在輕載電流下自動進入，降低開關頻率，減少靜態電流消耗。
• ?輸出放電功能?：關機時通過SW引腳放電。
• ?電源良好輸出?：提供電源良好信號，用于監控輸出電壓狀態。
• ?熱關斷保護?：防止器件過熱損壞。
• ?小封裝?：采用2mm×2mm的8引腳WSON封裝，帶有散熱焊盤。

三、引腳配置與功能

TLV62080系列器件包含8個引腳，分別為EN（使能）、GND（地）、FB（反饋）、VOS（輸出電壓感測）、PG（電源良好）、SW（開關）、VIN（輸入電壓）和裸露的熱焊盤。各引腳功能如下：

• ?EN?：使能邏輯輸入，高電平使能，低電平禁用。
• ?GND?：電源和信號地。
• ?FB?：內部控制環的反饋端，連接外部反饋分壓器以設置輸出電壓。
• ?VOS?：內部控制環的輸出電壓感測端，必須連接到輸出。
• ?PG?：電源良好開漏輸出，輸出電壓低于調節限值時拉低。
• ?SW?：開關端，連接到內部MOSFET開關和電感器。
• ?VIN?：電源電壓輸入。
• ?熱焊盤?：必須連接到地，以實現適當?shù)墓β屎纳⒑?a href="http://m.xsypw.cn/v/tag/1472/" target="_blank">機械可靠性。

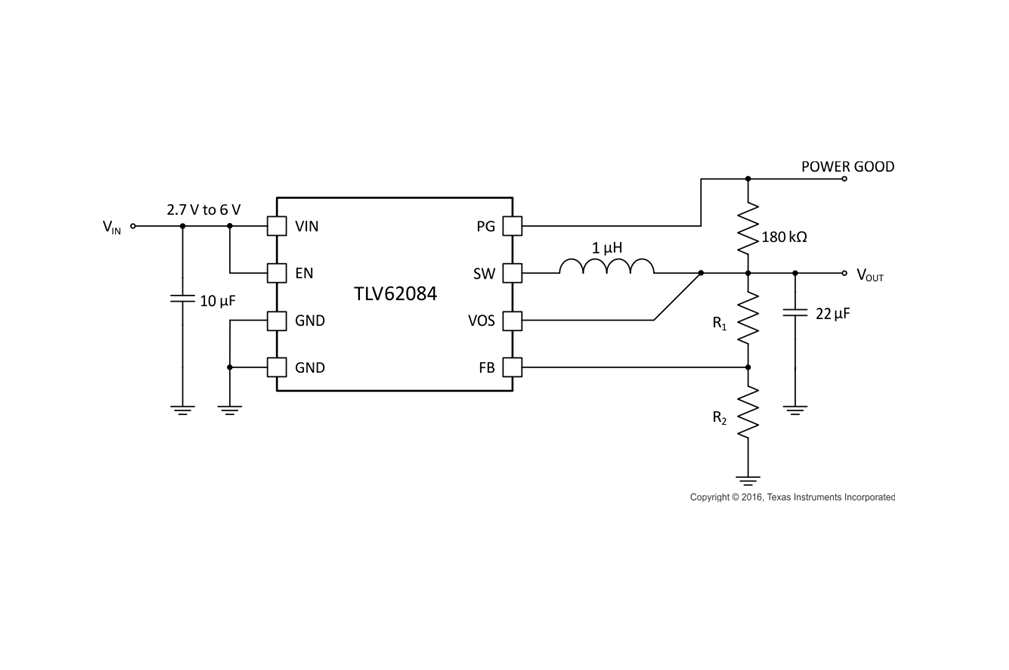

四、應用與實現

• ?設計要求?：根據應用需求選擇合適的輸入電壓范圍、輸出電壓、輸出電流和瞬態響應等參數。
• ?外部組件選擇?：包括電感器、輸入和輸出電容器的選擇，這些組件對轉換器的性能和穩定性至關重要。
• ?布局指導?：建議將輸入和輸出電容器以及電感器盡可能靠近IC放置，以減少寄生電感和電阻。同時，注意地線的正確連接和噪聲隔離。
• ?熱考慮?：由于采用小封裝，需要注意散熱設計，可以通過改善PCB設計、增加熱耦合和使用散熱片等方法來提高熱性能。

五、文檔與支持

• ?技術文檔?：包括數據手冊、用戶指南和應用筆記等，提供了詳細的技術規格、設計指南和應用示例。
• ?WEBENCH?工具?：TI提供的在線設計工具，可幫助用戶快速生成定制化的電源設計方案，并提供實時定價和組件可用性信息。
• ?社區資源?：TI的E2E?在線社區提供工程師之間的交流平臺，用戶可以提問、分享知識和解決問題。

六、封裝與訂購信息

TLV62080系列器件提供多種封裝選項和訂購代碼，用戶可以根據具體需求選擇合適的封裝和訂購代碼。封裝信息包括封裝類型、引腳數、封裝尺寸、載帶和卷盤尺寸等詳細參數。

綜上所述，TLV62080系列DC-DC降壓轉換器以其高性能、小封裝和易于設計的特性，適用于多種便攜式和應用設備中的電源管理需求。
