各位電子界的朋友們，有沒有遇到過這樣的煩惱——你的電路板越來越胖（功耗高），而電源管理芯片卻還在“躺平”（效率低）？別擔心，今天給大家推薦一款電力界的“瘦身教練”：TCS4512！它不僅能讓你的系統“瘦”下來（高效節能），還能在關鍵時刻“扛起大旗”（穩定輸出），簡直是電源界的“六邊形戰士”！TCS4512 是一款同步降壓轉換器，輸入電壓范圍4.5V~18V，輸出電流高達2A，效率最高可達95%！這意味著它不僅能吃“粗糧”（寬輸入電壓），還能干“重活”（高負載），而且?guī)缀醪焕速M(fèi)能量（低損耗），簡直是“電子界的永動機”！

TCS4512的核心技術優勢

4.5V至18V工作輸入范圍，2A輸出電流

最高效率可達95%

PFM輕載高效

1.14MHz開關頻率

內部軟啟動

啟動輸入欠壓鎖定

電流失控保護

輸出短路保護

熱保護

SOT23-6封裝

典型應用場景

分布式電力系統

網絡系統ll

FPGA、DSP、ASIC電源

綠色電子產品/電器

筆記本電腦

設計指南與選型建議

電感器

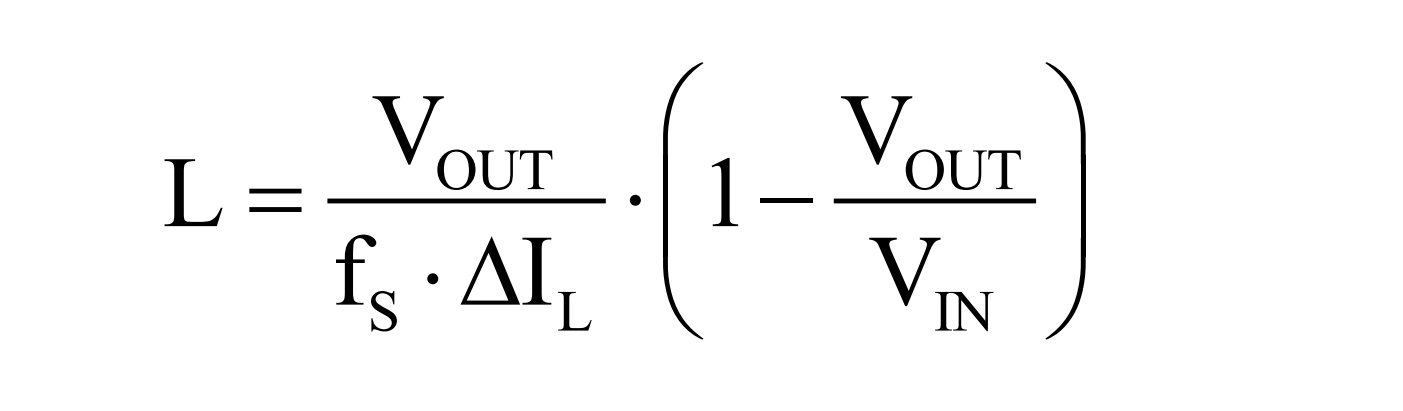

電感器用于向輸出負載提供恒定電流，其值決定了紋波電流，而紋波電流會影響效率和輸出電壓的紋波。紋波電流通常允許為最大開關電流限制的40%，因此電感值可通過以下公式計算：

其中，VIN表示輸入電壓，VOUT表示輸出電壓，fS表示開關頻率，△IL表示電感紋波電流的峰峰值。

外部電容式外置電容器

需要一個自舉電容器為頂部開關驅動器提供電壓。建議在BST引腳和SW引腳之間連接一個0.1 F低ESR陶瓷電容器。

PCB布局注釋

為解決最小噪聲問題并獲得最佳操作性能，PCB最好遵循以下指導原則。

1. 將輸入去耦電容盡可能靠近TCS4512（VIN引腳和PGND）放置，以消除輸入引腳處的噪聲。由輸入電容和GND形成的環路面積必須最小化。

2. 將FB反饋回路放置在離電感器和噪聲電源跡線盡可能遠的位置。

3. PCB板的接地平面應盡可能大，以達到更好的散熱效果。

為什么選擇TCS4512？

TCS4512 就是那個“能打又省電，安全還小巧”的電源管理芯片，如果你還在為 DCDC 選型發愁，它絕對是你的“不二之選”！

高效節能：95% 效率，PFM 輕載優化，省電不發熱！

安全可靠：多重保護機制，短路、過溫、欠壓全防住！

小巧易用：SOT23-6 封裝，外圍電路簡單，布局輕松！

寬輸入電壓：4.5V~18V 通用，適配多種場景！

動態響應快：COT 控制架構，負載瞬態穩如泰山！

趕緊試試吧，讓你的電路板告別“肥胖”，擁抱“高效人生”！
