TPS6208x 器件是高頻同步降壓轉換器系列。 輸入電壓范圍為 2.3 V 至 6 V，支持常見的電池技術。 或者，該器件可用于低壓系統電源軌。

TPS6208x 專注于在寬輸出電流下實現高效降壓轉換 范圍。在中重負載下，轉換器以 PWM 模式運行并自動進入電源狀態 在輕負載電流下進行 Save Mode作，以在整個負載電流范圍內保持高效率 范圍。為了在極低負載或無負載電流下保持高效率，具有 實現了超低靜態電流。此功能由 MODE 引腳使能，可增加 電池驅動應用的運行時間，并將待機電流保持在最低水平以滿足 綠色能源標準以低待機電流為目標。
*附件：tps62082.pdf

為了滿足系統電源軌的要求，內部環路補償允許 大量外部輸出電容值超過 100 μF。憑借其 DCS-Control? 架構，出色的負載瞬態 實現了性能和輸出電壓調節精度。該器件提供 2 mm × 帶導熱墊的 2 mm WSON 封裝。

特性

• 用于快速瞬態調節的 DCS 控制?架構
• 6.5μA 超低靜態電流的貪睡模式
• 2.3V 至 6V 輸入電壓范圍
• 100% 占空比，實現最低壓差
• 省電模式可實現輕負載效率
• 輸出放電功能
• 短路保護
• 電源就緒輸出
• 熱關斷
• 采用 2mm × 2mm 8 引腳 WSON 封裝

參數

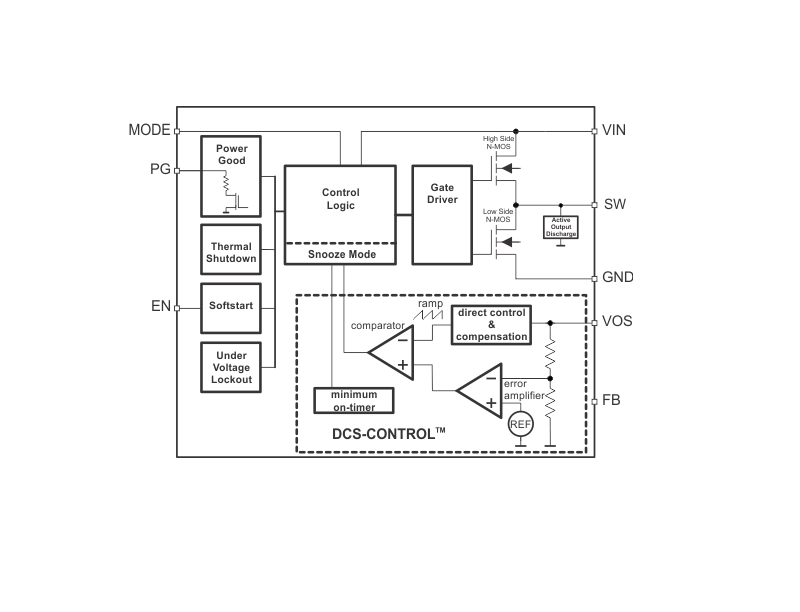

方框圖

1. 產品概述

?TPS6208x? 系列是一款高效能的降壓轉換器，包含TPS62080、TPS62080A、TPS62081、TPS62082等多個型號。該系列轉換器采用DCS-Control?架構，具有快速瞬態響應和低功耗模式（Snooze Mode），適用于廣泛的電池供電便攜式設備、負載點調節器以及系統電源軌電壓轉換。

2. 主要特性

• ?DCS-Control?架構?：結合滯環、電壓和電流模式控制的優點，實現快速瞬態響應。
• ?Snooze Mode?：在極低負載或無負載條件下，將靜態電流降至6.5μA，延長電池續航時間。
• ?寬輸入電壓范圍?：支持2.3V至6V的輸入電壓，適用于多種電池技術。
• ?100%占空比?：實現最低壓降，特別適用于電池供電應用。
• ?電源保護模式?：在輕負載條件下自動進入，維持高效率。
• ?輸出放電功能?：關機時自動放電輸出電容。
• ?短路保護、電源良好輸出、熱關斷?：提供全面的保護功能。

3. 應用領域

• 電池供電的便攜式設備
• 負載點調節器
• 系統電源軌電壓轉換

4. 封裝與尺寸

TPS6208x系列采用2mm×2mm的8引腳WSON封裝，具有裸露的熱焊盤，以提高熱性能和機械可靠性。

5. 電氣特性

• ?輸入電壓范圍?：2.3V至6V
• ?輸出電壓范圍?：可調版本為0.5V至4.0V，固定版本如TPS62082為3.3V
• ?最大輸出電流?：1.2A
• ?效率?：在廣泛的工作條件下保持高效率，特別是在Snooze Mode下，即使在極低負載下也能實現高效率。

6. 功能模式

• ?啟用與禁用?：通過EN引腳控制設備的啟用和禁用。
• ?電源保護模式?：在輕負載條件下自動降低開關頻率，減少靜態電流。
• ?Snooze Mode?：通過MODE引腳啟用，進一步降低靜態電流至6.5μA，適用于極低負載或無負載條件。

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入/輸出電容、電感的選擇以及反饋電阻的計算方法，以幫助用戶快速設計和實現電源解決方案。

8. 布局指南

強調了PCB布局的重要性，建議將輸入/輸出電容和電感盡可能靠近IC放置，以減少寄生電感和電阻，提高電路性能。

9. 熱考慮

提供了增強熱性能的基本方法，包括改善PCB設計的散熱能力、改善組件與PCB之間的熱耦合以及引入系統氣流。
