摘要 ：隨著電力系統的不斷發展，母線作為電力傳輸的關鍵部件，其運行狀態的監測至關重要。母線測溫能夠及時發現母線連接部位的異常發熱情況，預防因過熱引發的電力故障，保障電力系統的安全穩定運行。本文深入探討了母線測溫的重要性、常見的測溫方法及其原理，分析了不同測溫方法的優缺點，并結合實際案例闡述了母線測溫技術在電力系統中的應用效果，為相關領域的工程實踐提供參考，技術咨詢安科瑞丁一187+6159=9093。

1、引言?

在現代電力系統中，母線承擔著匯聚和分配電能的重要任務。由于母線長期處于高電壓、大電流的運行環境下，其連接部位容易因接觸電阻過大、氧化、松動等因素導致發熱。一旦母線溫度過高，不僅會加速絕緣材料的老化，降低其絕緣性能，還可能引發電氣短路、火災等嚴重事故，對電力系統的可靠性和安全性構成巨大威脅。因此，實時、準確地監測母線溫度，及時發現潛在的安全隱患，對于保障電力系統的穩定運行具有重要意義。?

2、母線測溫的重要性?

（一）預防電力故障?

母線連接部位的發熱是導致電力故障的常見原因之一。通過實時監測母線溫度，能夠在溫度異常升高的初期及時發現問題，采取相應的措施進行處理，避免故障的進一步發展，從而有效降低電力系統故障的發生率。例如，在某工業園區的電力系統中，通過母線測溫系統及時發現了一處母線連接點溫度異常升高的情況，經檢查發現是連接螺栓松動導致接觸電阻變大。及時對螺栓進行緊固后，避免了因該連接點過熱引發的停電事故，保障了園區內企業的正常生產。?

（二）延長設備使用壽命?

過高的溫度會加速母線及相關設備的老化進程，縮短其使用壽命。通過準確掌握母線溫度，合理調整電力系統的運行參數，避免母線長時間處于高溫運行狀態，可以有效延長設備的使用壽命，降低設備更換和維護成本。例如，某變電站的母線在安裝了高精度的測溫系統后，根據溫度監測數據對負載進行了優化調整，使得母線平均運行溫度降低了5℃，經評估，設備的預計使用壽命延長了 20%。?

（三）保障電力系統可靠性?

穩定可靠的電力供應是現代社會經濟發展的基礎。母線作為電力系統的關鍵節點，其正常運行對于保障整個電力系統的可靠性至關重要。通過實施有效的母線測溫措施，能夠及時發現并解決母線運行中的潛在問題，確保電力系統的可靠運行，減少停電事故對社會和經濟造成的損失。

3、母線測溫方法及原理?

（一）接觸式測溫法?

熱電偶測溫原理?

熱電偶是基于熱電效應原理工作的。當兩種不同材料的導體組成閉合回路，且兩個接點處于不同溫度時，回路中會產生熱電勢。熱電勢的大小與兩個接點的溫度差成正比。將熱電偶的測量端與母線待測部位緊密接觸，參考端保持在已知溫度，通過測量熱電勢即可計算出母線的溫度。例如，在某電廠的母線測溫中，采用K 型熱電偶，其測量精度可達±2℃，能夠較為準確地測量母線溫度。?

熱電阻測溫原理?

熱電阻利用導體或半導體的電阻值隨溫度變化的特性來測量溫度。常見的熱電阻材料有鉑、銅等。以鉑熱電阻為例，其電阻值與溫度之間具有良好的線性關系。通過測量熱電阻的電阻值，并根據事先校準的電阻- 溫度曲線，即可確定母線的溫度。在一些對測溫精度要求較高的場合，如變電站的關鍵母線測溫，常采用高精度的鉑熱電阻，其測量精度可達±0.1℃。

（二）非接觸式測溫法?

紅外測溫原理?

任何物體只要溫度高于絕/對零度，都會向外輻射紅外線。物體的溫度越高，輻射的紅外線能量越強。紅外測溫儀通過接收母線表面輻射的紅外線能量，將其轉換為電信號，并根據普朗克定律計算出母線的溫度。例如，在對戶外高壓母線進行測溫時，使用便攜式紅外測溫儀，操作人員可以在安全距離外快速測量母線溫度，操作簡便，測量速度快。?

光纖測溫原理?

光纖測溫利用光纖的光傳輸特性和敏感特性。其中，分布式光纖測溫技術基于光時域反射原理（OTDR）。當光在光纖中傳輸時，會發生瑞利散射，散射光的強度與溫度有關。通過分析散射光的特性，可以獲取光纖沿線各點的溫度信息，從而實現對母線溫度的分布式測量。這種方法適用于對母線溫度分布進行監測的場合，如大型數據中芯的母線測溫。?

4、不同測溫方法的優缺點分析?

（一）接觸式測溫法?

優點?

測量精度高，能夠準確反映母線待測部位的實際溫度。如熱電偶和熱電阻在經過準確校準后，可滿足高精度測溫需求。?

測量數據穩定可靠，受外界干擾相對較小。由于測溫元件與母線直接接觸，測量過程不易受到環境光線、電磁干擾等因素影響。?

缺點?

安裝和維護相對復雜，需要將測溫元件與母線進行物理連接，可能會影響母線的正常運行和絕緣性能。例如，在安裝熱電偶或熱電阻時，需要在母線上打孔或采用特殊的安裝夾具，增加了施工難度和安全風險。?

不適用于高壓、大電流母線的實時在線監測，因為接觸式測溫可能會引入額外的電氣連接，存在安全隱患。此外，在母線運行過程中，難以對測溫元件進行更換和維護。?

（二）非接觸式測溫法?

優點?

安裝方便，無需與母線進行直接接觸，不會影響母線的電氣性能和正常運行。例如，紅外測溫儀只需對準母線表面即可進行測量，光纖測溫系統的光纖可通過綁扎等方式固定在母線附近。?

能夠實現快速、實時的溫度測量，適用于對母線溫度進行在線監測。操作人員可以在短時間內獲取母線的溫度數據，及時發現溫度異常情況。?

可對大面積的母線進行掃描測溫，獲取母線溫度分布情況。如紅外熱像儀能夠生成母線的溫度分布圖像，直觀顯示母線各部位的溫度差異。?

缺點?

測量精度相對較低，容易受到環境因素的影響。例如，紅外測溫儀的測量精度會受到環境溫度、濕度、灰塵、煙霧等因素的干擾，導致測量誤差較大。?

對于表面發射率不穩定的母線，測量結果準確性難以保證。不同材質、表面狀況的母線，其紅外發射率不同，需要進行準確的發射率修正才能得到較為準確的溫度值。?

光纖測溫系統雖然精度較高，但成本相對較高，系統復雜，對安裝和維護技術要求也較高。

5、母線測溫技術的實際應用案例?

（一）某商業綜合體的母線測溫應用?

某大型商業綜合體，電力負荷大且復雜，其配電系統中的母線安全運行至關重要。該商業綜合體采用了無線測溫系統，在母線的連接部位安裝無線溫度傳感器。傳感器通過感應取電，無需外接電源，降低了安裝難度和安全風險。傳感器將測量到的溫度數據通過無線通信模塊發送至數據接收裝置，再傳輸至監控中芯的計算機系統。監控系統實時顯示母線各測點的溫度，并設置了溫度報警閾值。當某一測點溫度超過閾值時，系統立即發出聲光報警，提醒運維人員及時處理。通過該母線測溫系統的應用，有效避免了因母線連接點過熱引發的停電事故，保障了商業綜合體的正常運營。在系統運行的一年內，共及時發現并處理了3 起母線連接點溫度異常升高的情況，避免了潛在的重大電力故障。

（二）某變電站的母線測溫實踐?

某變電站為保障電力供應的可靠性，對站內母線實施了測溫監測。采用了光纖測溫與紅外測溫相結合的方式。對于重要的母線連接部位，利用分布式光纖測溫系統進行實時在線監測，能夠準確獲取母線沿線的溫度分布情況。同時，配備便攜式紅外測溫儀，由運維人員定期對母線進行巡檢測溫，作為光纖測溫的補充手段。在一次巡檢中，運維人員通過紅外測溫儀發現某一母線刀閘連接部位溫度異常升高，達到了80℃（正常運行溫度應在 50℃以下）。通過光纖測溫系統進一步確認了該部位的溫度分布情況，發現異常區域較為集中。隨后，立即安排停電檢修，經檢查發現是連接部位的觸頭因長期運行出現氧化和松動，導致接觸電阻變大發熱。及時對觸頭進行了清潔、緊固和涂抹導電膏處理后，母線溫度恢復正常。通過兩種測溫方式的協同應用，提高了變電站母線測溫的準確性和可靠性，保障了變電站的安全穩定運行。

6、實施方案

6.1 應用方案

此母線槽紅外測溫解決方案由紅外測溫模塊，紅外采集器，電源模塊組成。該系統通過RS485線與后臺監控進行通信（如下圖），系統設計遵循國際標準Modbus-RTU傳輸規約，安全性、可靠性和開放性都得到了很大地提高。RS-485作為一種串行通信的接口具有傳輸距離長、速度較高、電平兼容性好、使用靈活方便、成本低廉和可靠度高等特點，與無線通信方式相比，具有價格低、抗共模干擾能力強等優點。

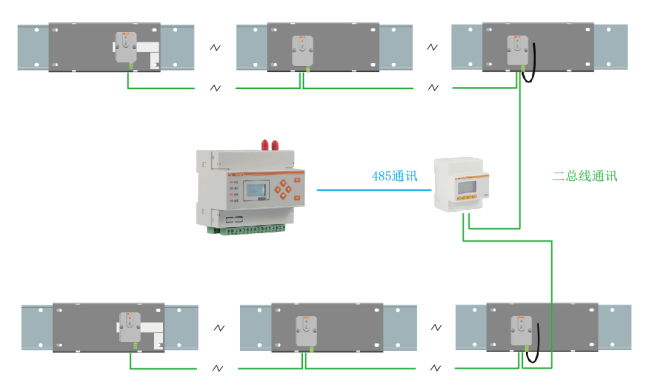

母線槽測溫系統組網方案圖

6.2 功能模塊

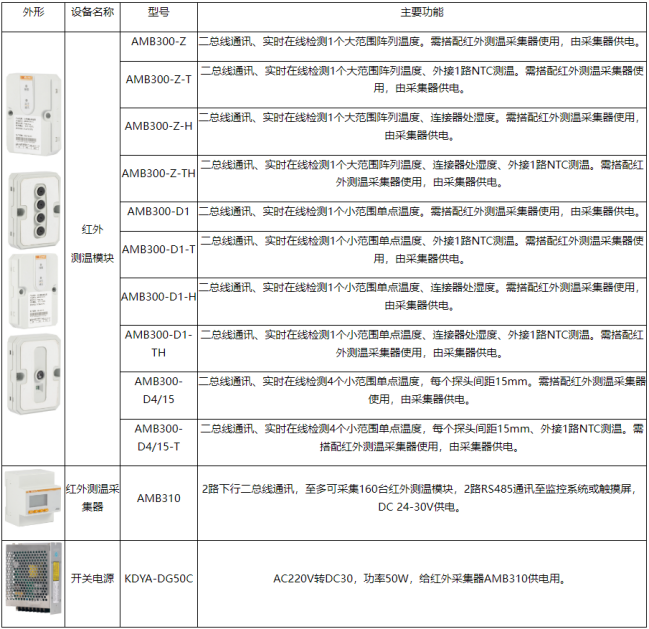

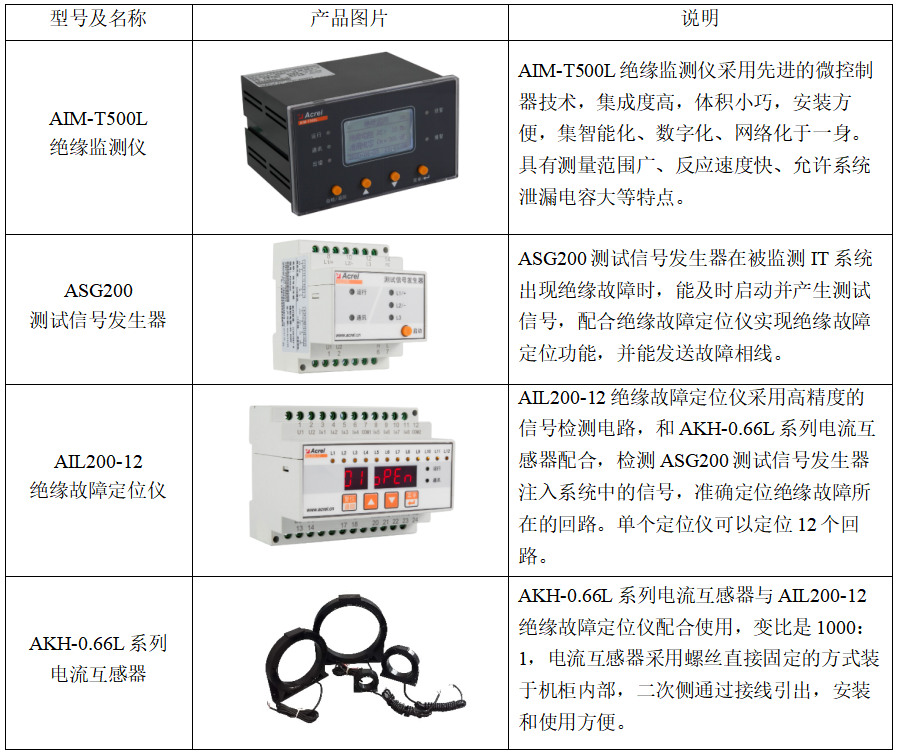

6.2.1 產品選型

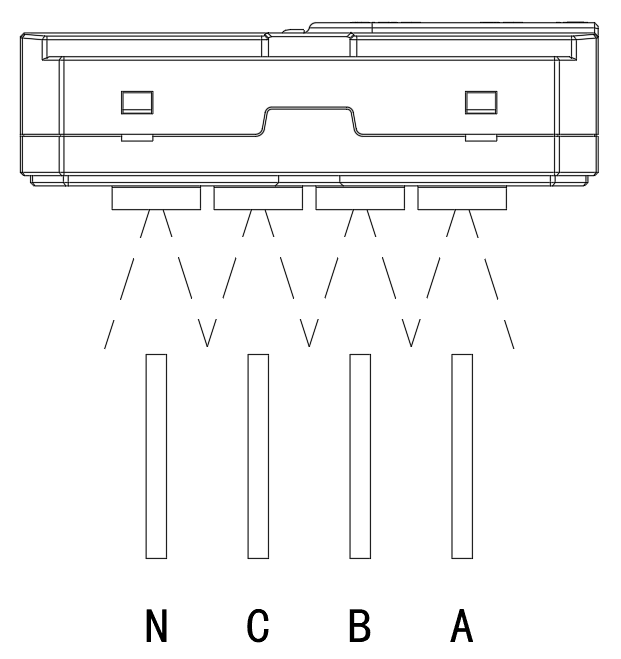

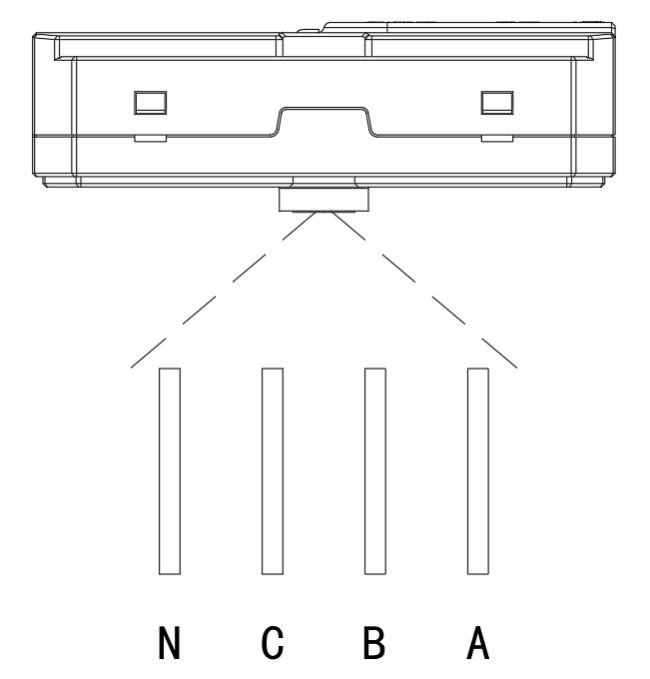

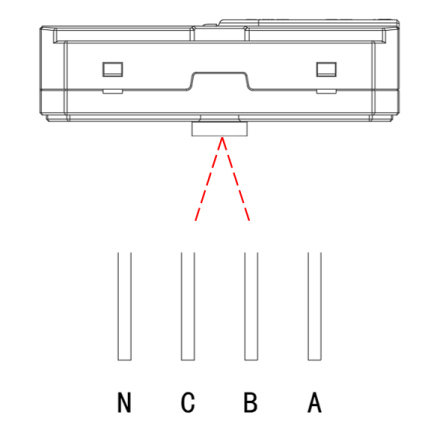

6.2.2 測溫原理

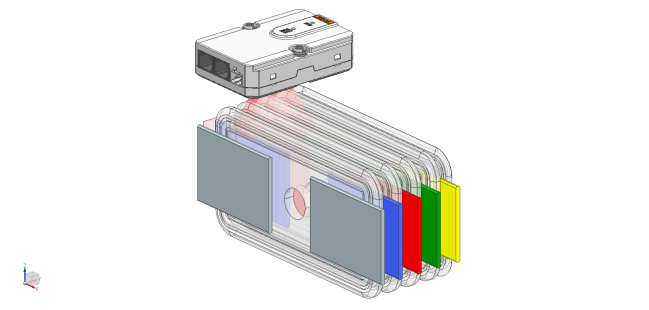

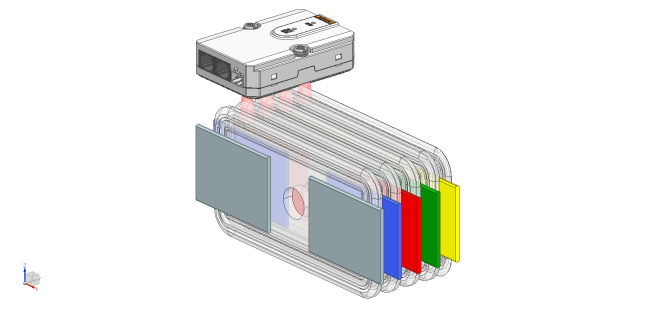

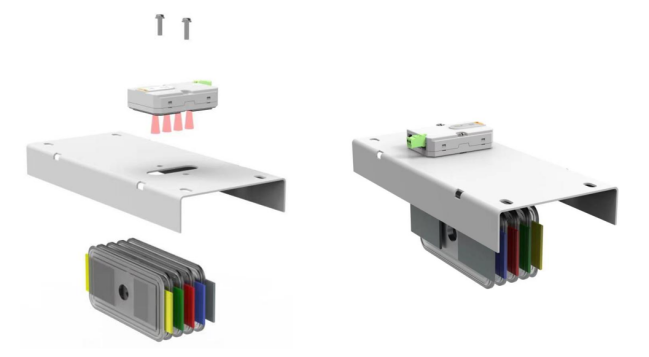

6.2.3 測溫模塊安裝方式

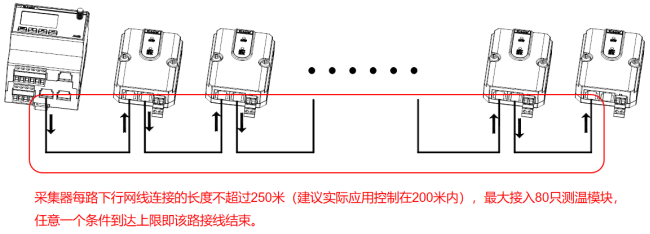

6.2.4 接線示意

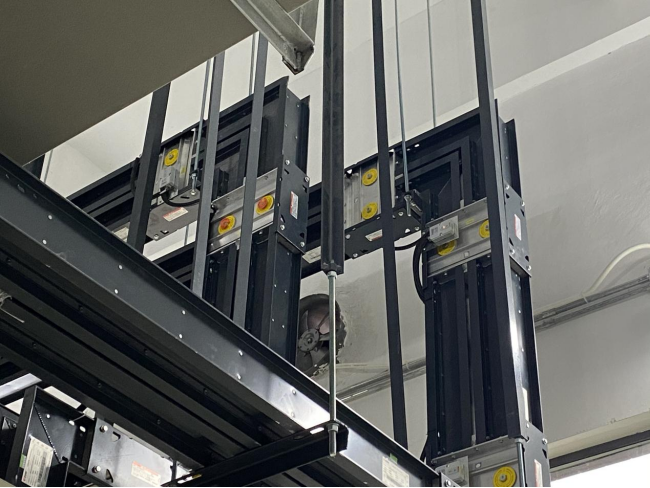

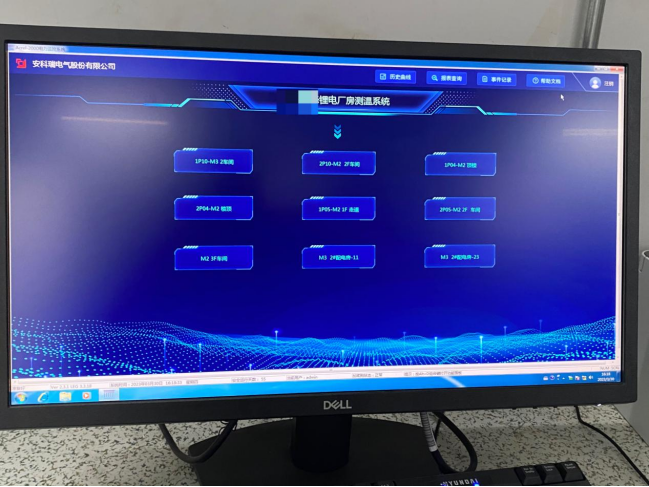

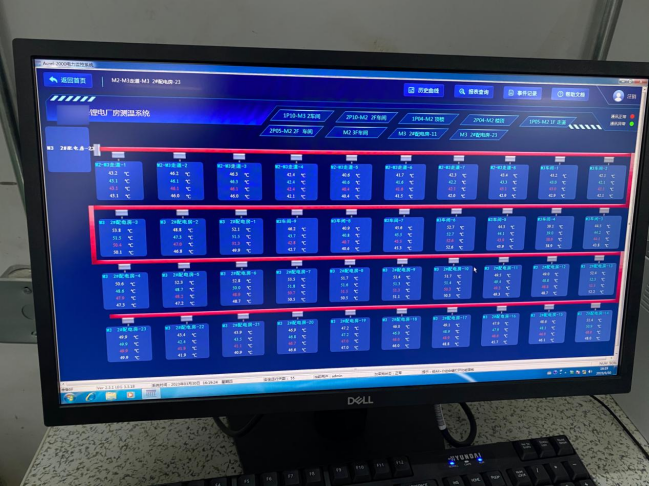

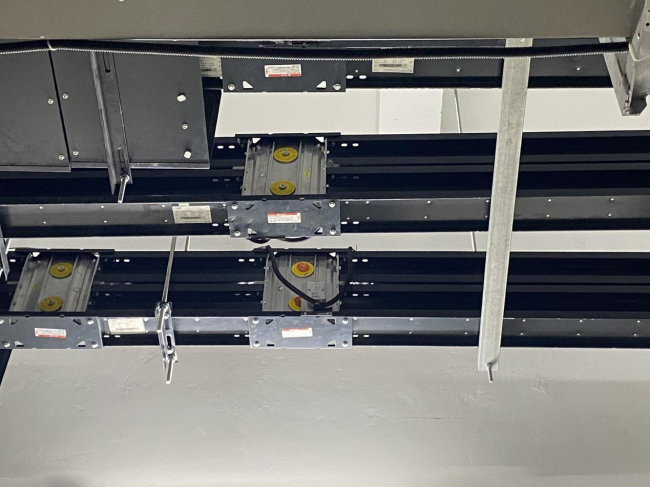

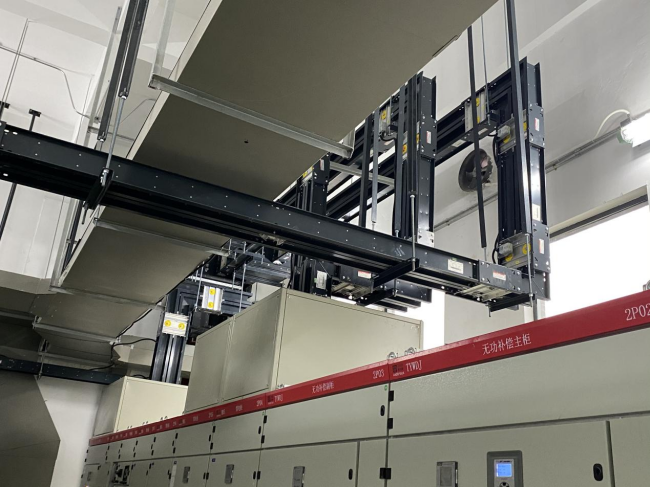

7、現場圖片

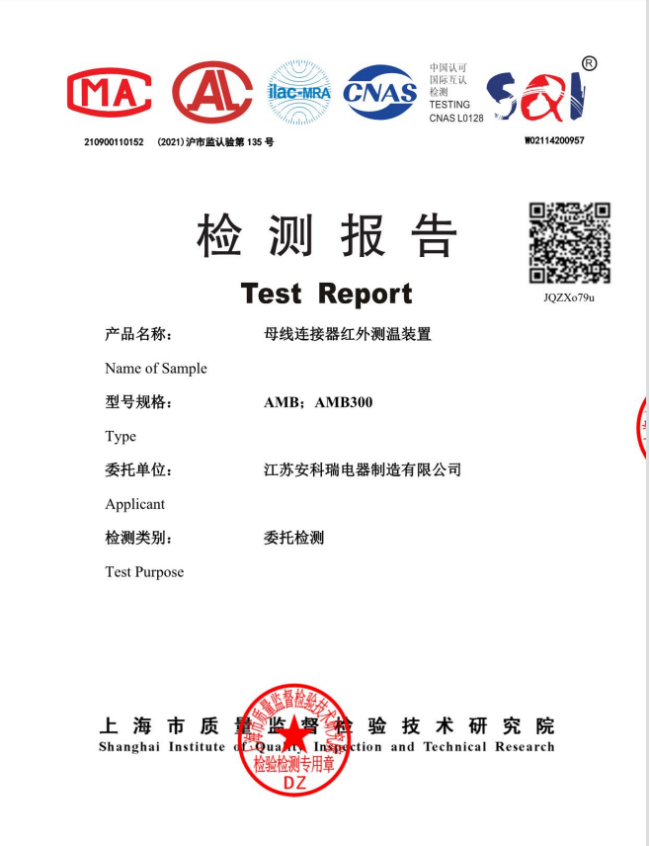

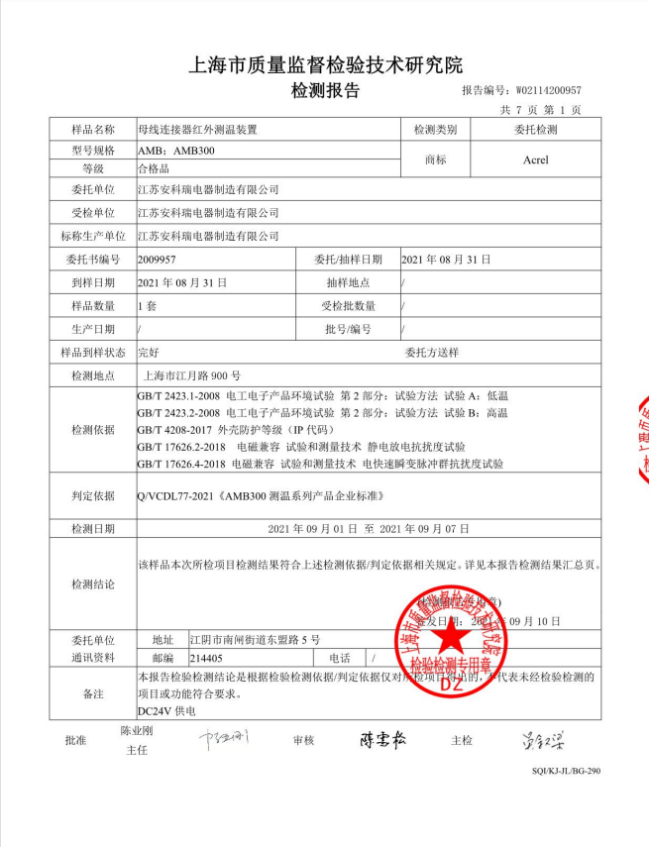

8、資質文件

9、結語

安科瑞AMB300系列母線槽紅外測溫解決方案通過監測母線槽連接處溫度的運行情況，可有效保障電網電力運行的可靠性、安全性、穩定性，提高管理效率，降低故障發生率，減少經濟損失。
