TPS62730 是一款高頻同步降壓 DC-DC 轉換器，針對 超低功耗無線應用。該器件經過優化，可為 TI 的低功耗無線供電 低于 1GHz 和 2.4GHz 的射頻收發器和片上系統 （SoC） 解決方案。TPS62730 會減少 在 TX 和 RX 模式下，通過高效降壓從電池中汲取的電流消耗 電壓轉換。該器件提供高達 100 mA 的輸出電流，并允許使用 微型和低成本片式電感器和電容器。在 1.9 V 至 3.9 V 的輸入電壓范圍內， 該器件支持 Li-Primary 電池化學成分，如 Li-SOCl2、Li-SO2、Li-MnO2 以及兩節電池 堿性電池。

TPS62730 具有超低功耗旁路模式，典型電流為 30nA 功耗，以支持 TI 的 CC2540 低功耗藍牙和 CC430 SoC 解決方案的睡眠和低功耗模式。在此旁通模式下， DC-DC 轉換器的輸出電容器通過集成的典型 2.1 Ω旁路連接 切換到電池。
*附件：tps62730.pdf

在 DC-DC作模式下，該器件為系統提供固定的輸出電壓。使用 開關頻率高達 3 MHz，TPS62730具有低輸出紋波電壓和低噪聲 帶有一個 2.2μF 的小輸出電容器。在 DC-DC 期間自動過渡到旁路模式 作可防止 DC-DC 轉換器工作時輸出紋波電壓和噪聲增加 接近 100% 的占空比。一旦電池電壓達到 低于轉換閾值 V IT BYP .TPS62730是 提供 1 × 1.5 mm 封裝^2^6 引腳 USON 封裝。

特性

• 輸入電壓范圍 V在從 1.9 V 到 3.9 V
• 典型值為 30nA 超低功耗旁路模式
• 典型值為 25μA DC-DC 靜態電流
• 內部反饋分壓器斷開
• 典型的 2.1-Ω：V 之間的旁路開關在和 V外
• 從 DC-DC 自動轉換到旁路模式
• 高達 3MHz 的開關頻率
• 高達 95% 的 DC-DC 效率
• 漏極開路狀態輸出 STAT
• 輸出峰值電流高達 100 mA
• 固定輸出電壓 1.9 V、2.05 V、2.1 V、2.3 V
• 小型外部輸出濾波器元件 2.2 μH 和 2.2 μF
• 針對低輸出紋波電壓進行了優化
• 小號 1 × 1.5 × 0.6 毫米^3^USON 套餐
• 12 毫米^2^最小解決方案大小

參數

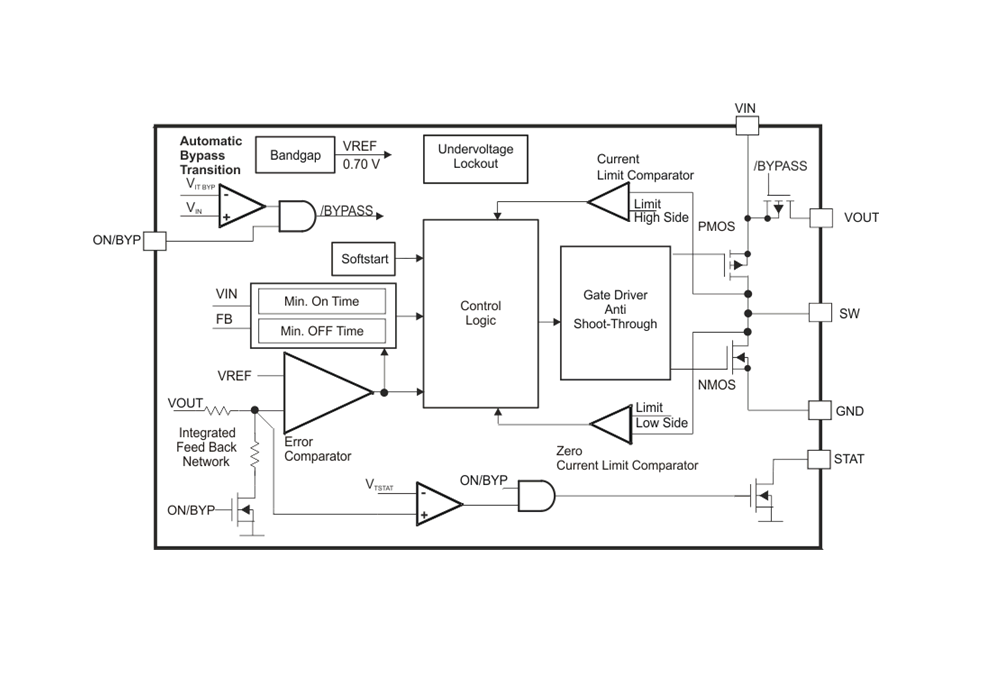

方框圖

1. 產品概述

TPS62730 是一款由德州儀器（Texas Instruments）生產的高頻同步降壓 DC-DC 轉換器，專為超低功耗無線應用設計。該轉換器結合了高效的降壓轉換和超低功耗旁路模式，以支持 TI 的低功耗無線射頻（RF）收發器和系統級芯片（SoC）解決方案。

2. 主要特性

• ?輸入電壓范圍?：1.9V 至 3.9V
• ?固定輸出電壓?：提供 1.9V、2.05V、2.1V、2.3V 等選項
• ?超低功耗旁路模式?：旁路模式下典型電流消耗僅為 30nA
• ?高效 DC-DC 模式?：DC-DC 轉換模式下效率高達 95%
• ?小封裝?：采用 1x1.5x0.6mm 的 3-USON 封裝
• ?自動模式切換?：根據輸入電壓自動切換 DC-DC 和旁路模式

3. 應用領域

• TI 的 CC2540 Bluetooth? Low Energy SoC 解決方案
• 低功耗無線應用，如 RF4CE、計量等

4. 功能描述

• ?DCS-Control? 架構?：結合遲滯和電壓模式控制的優點，實現高效的電壓轉換。
• ?ON/BYP 引腳?：控制設備進入 DC-DC 轉換模式或旁路模式。
• ?STAT 開漏輸出?：指示 DC-DC 轉換器的狀態，當輸出電壓穩定時輸出低電平。
• ?內部反饋分壓器斷開?：在旁路模式下，內部反饋分壓器斷開，減少電流消耗。

5. 技術規格

• ?最大輸出電流?：100mA
• ?開關頻率?：高達 3MHz
• ?熱關斷溫度?：125°C
• ?工作溫度范圍?：-40°C 至 85°C

6. 典型應用電路與設計指南

文檔提供了詳細的典型應用電路圖，并指導用戶如何選擇外部元件（如電感、電容）以優化性能。同時，還強調了 PCB 布局的重要性，并提供了布局指南和示例。

7. 安全與合規性聲明

文檔最后包含了關于產品安全性、合規性和知識產權的重要聲明，以及使用限制和免責條款。特別指出，這些設備具有有限的內置 ESD 保護，因此在存儲或處理時應采取適當的靜電防護措施。

8. 封裝與訂購信息

提供了關于 TPS62730 封裝的詳細信息，包括封裝尺寸、引腳配置和訂購信息。同時，還列出了不同封裝選項和相應的訂購代碼。
