“輕軌（Light Rail）是一款極簡風格的互動式PCB游戲，其模擬列車沿軌道行駛并從站臺裝卸貨物的過程。”

主要硬件組件包括

• ATMega32u4 8 位微控制器

• IS31FL3731 矩陣 LED 驅動器（charliplexing）

• AS1115 七段 LED 顯示驅動器

• KCSC02-105 七段 LED 顯示器

• MIC5219 3.3V LDS 穩壓器

• 黃色 “軌道 ”和紅色 “平臺 ”LED，共 144 個

IS31FL3731 + LEDs：最終我選擇這個方案的原因很直白。之前用Adafruit的LED背包模塊時體驗良好，發現它通過獨立PWM控制每顆LED就能輕松實現流暢動畫效果。雖然考慮過IS31FL3741這類能控制更多LED的芯片，但覺得144顆LED的規模恰到好處。紅黃雙色作為高對比度的基礎暖色調是自然之選。

Kingbright七段數碼管 + AS1115：選擇Kingbright數碼管因其微型尺寸完美契合"元件即建筑"的板面美學。AS1115驅動芯片沒有特別設計考量，只是剛好找到這款支持I2C通信、封裝尺寸適配的七段管驅動IC。

ATMega32u4：選擇主控芯片主要基于兩點——這是其他設計中常見的AVR芯片，且自帶USB功能。雖然我本人從未用過該型號，但有其他AVR芯片開發經驗，其USB調試功能對開發及未來擴展頗具吸引力。更現實的好處是方便親友燒錄程序，直接給個腳本就能搞定，無需額外USB轉串口芯片。不過$5/片的售價實在高昂，若非出于學習目的斷不會選擇。

電源電路：這部分設計主要參考其他開發板方案。通過粗略估算板載最大電流需求，最終選型的LDO穩壓器留有充足余量。

壓電蜂鳴器：直接沿用ACK1編碼套件中的同款蜂鳴器。選擇關鍵點在于其尺寸既能填補PCB空白區域，又符合"芯片即建筑"的設計隱喻。盡管體型較常規壓電片偏大，但直連MCU引腳即可驅動的簡潔性頗具優勢。

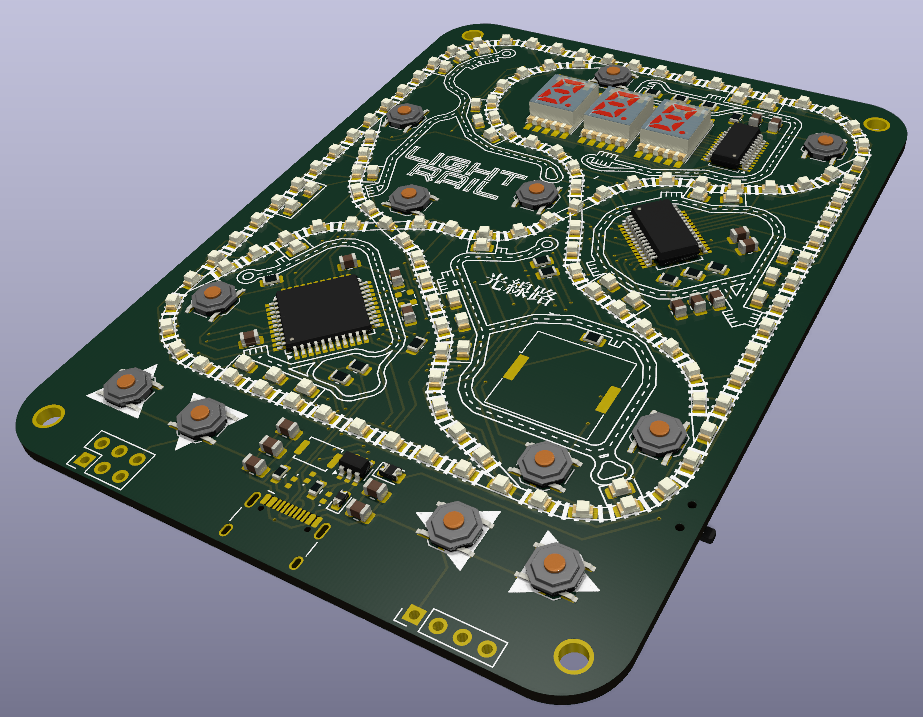

布局設計無疑耗費了最多時間。我首先粗略排布LED燈珠構成軌道外環，隨后勾勒出PCB輪廓。KiCad的光線追蹤渲染功能在此階段極為實用，幫助我直觀調整LED間距與整體比例。為獲得更真實的觀感，我甚至找來與PCB尺寸相仿的平面物體舉在顯示器前比對。外環確定后，以手稿草圖為基礎繪制內部軌道與道岔。當基礎軌道布局初現雛形時，欣喜地發現仍有充足LED可用于站臺設計，遂在各軌道區段添加集群式燈珠。

隨后，我將設計樂高軌道時積累的經驗遷移至此，重點調整三個參數：

• 道岔/交叉口間的軌道區段長度

• 道岔在軌道中的延伸方向

• 各軌道區段內站臺分布與區段長度的比例關系

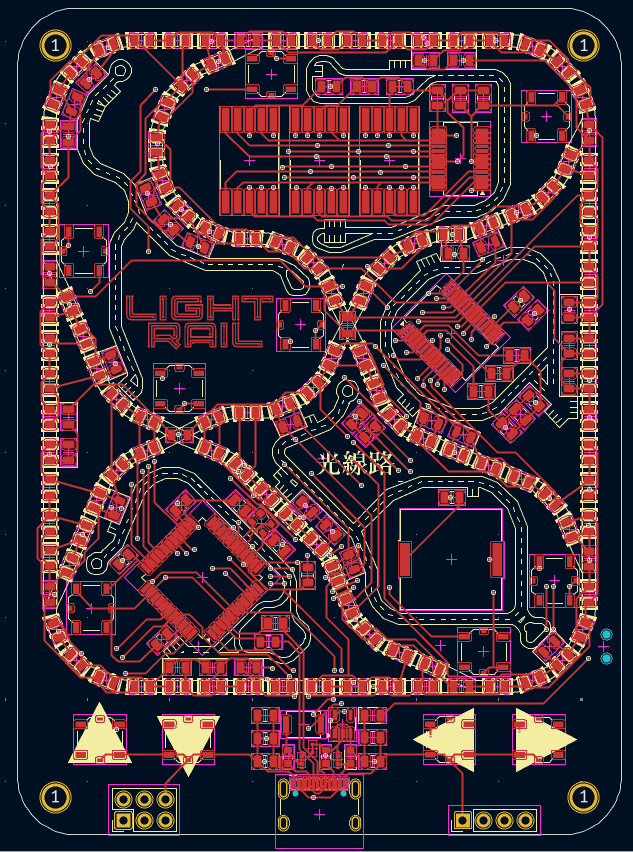

軌道布局敲定后，開始排布其他元件。將ATMega32u4置于底部靠近電源電路與USB接口；IS31FL3731居中放置以縮短LED走線；頂部的Kingbright數碼管與AS1115驅動構成游戲狀態/計分屏；道岔旁設置切換按鈕，底部布置四個控制鍵。

走線前已預判需要四層板應對LED矩陣的復雜布線。遂將中間兩層定義為電源層與地層，此舉實質將整板轉化為平行板電容器——理論上可協同板載陶瓷電容提升電壓穩定性。

IS31FL3731以兩個獨立9×8矩陣驅動144顆LED，布局時嚴格遵循分組原則。但完成頂層布線后，發現走線失衡問題。盡管PWM工作在kHz頻段，仍不愿冒險承受走線電容差異帶來的潛在干擾。于是重構布局，將之視為邏輯謎題：通過調整LED位置優化共陽極/陰極分組，實現總走線長度/數量最小化。

中途嘗試自動布線并通宵運行。關于自動布線器，我就說這么多。

KiCad在此過程中也暴露出些許設計痛點。例如試圖通過單焊盤接地簡化按鈕走線（因其他焊盤已內部連通），卻始終無法通過設計規則檢查。似乎無法優雅定義封裝內隱式連接，除非采用比直接修改封裝更取巧的變通方案。

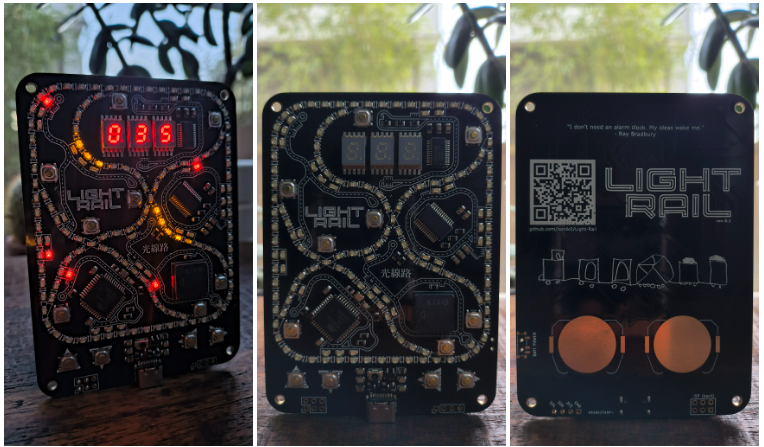

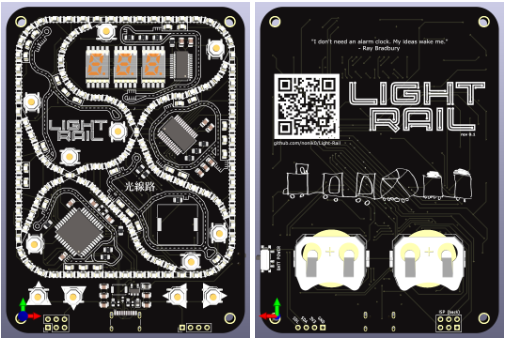

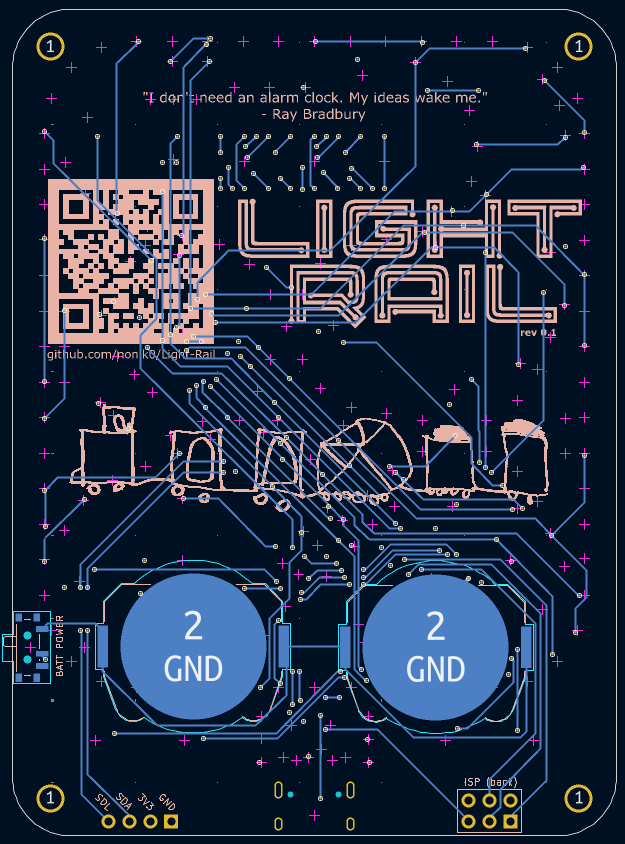

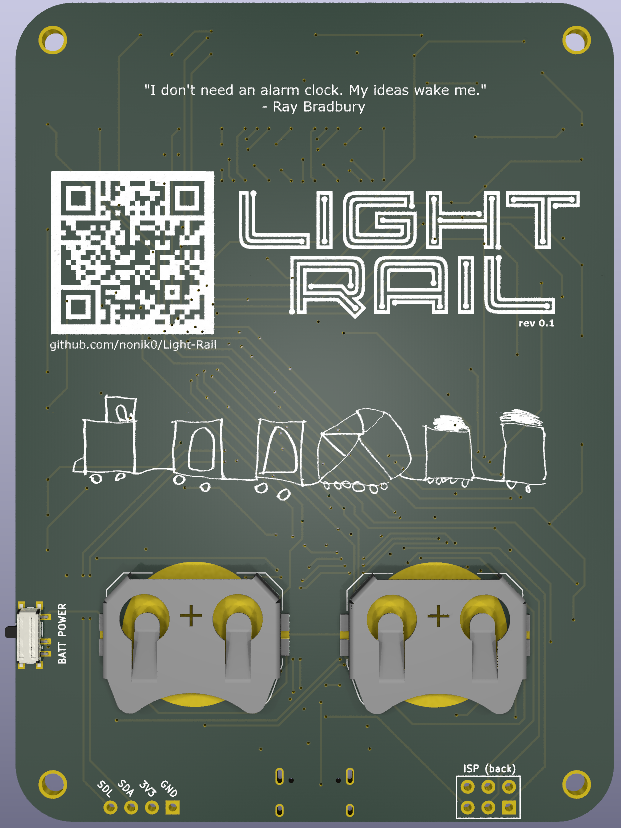

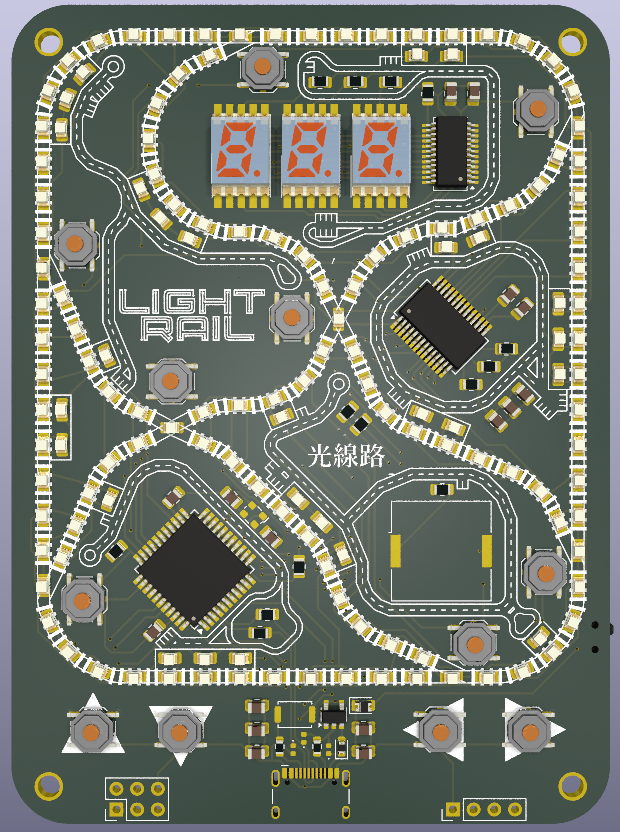

布局完成后，沉迷于繪制絲印道路與微型停車位。盡管尺寸微小，我承認自己有點過分糾結于線條寬度和間距的一致性。所幸最終效果超預期（以我的美術功底而言），故僅有輕微悔意。當向家人展示效果圖時，立即收獲"元件宛如城市建筑"的評價，這正是設計理念的最佳印證。

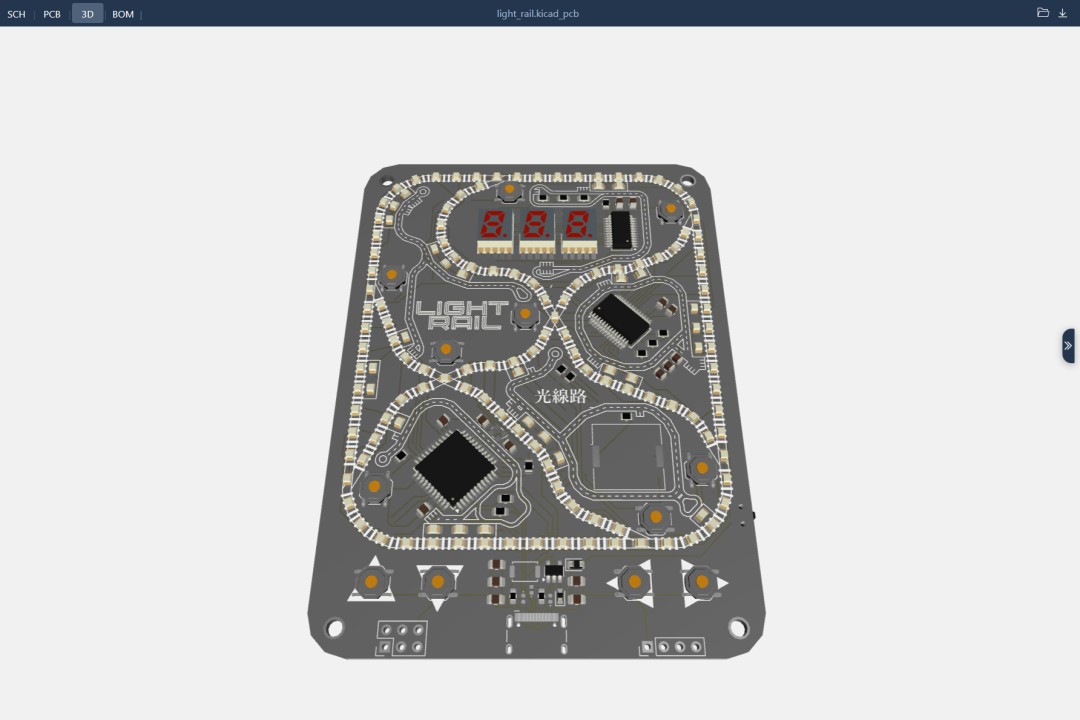

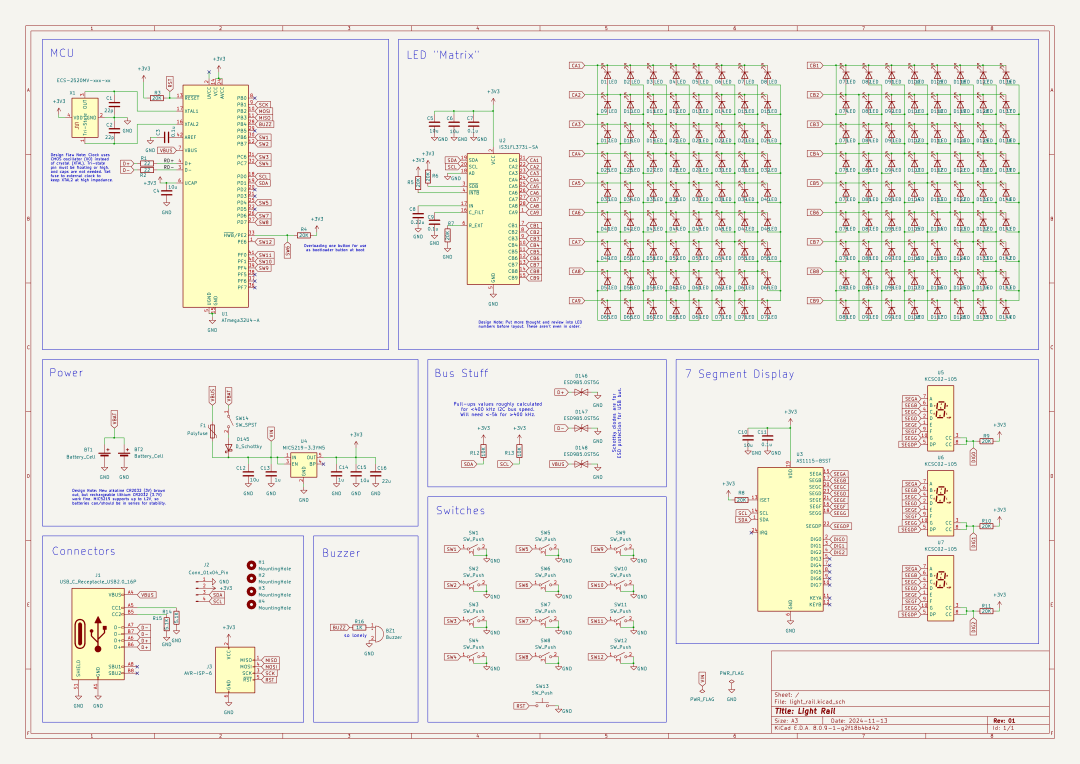

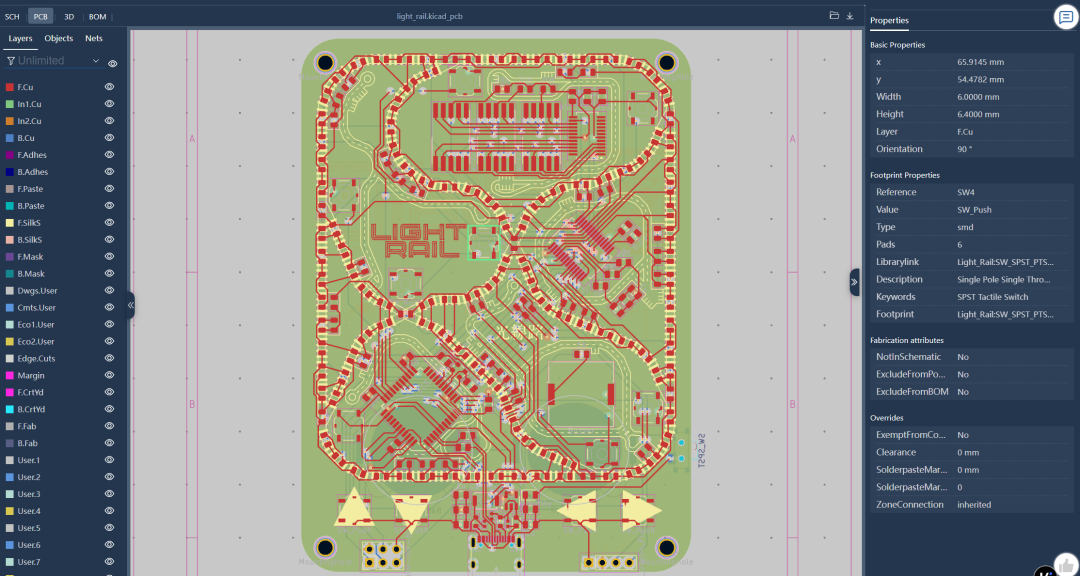

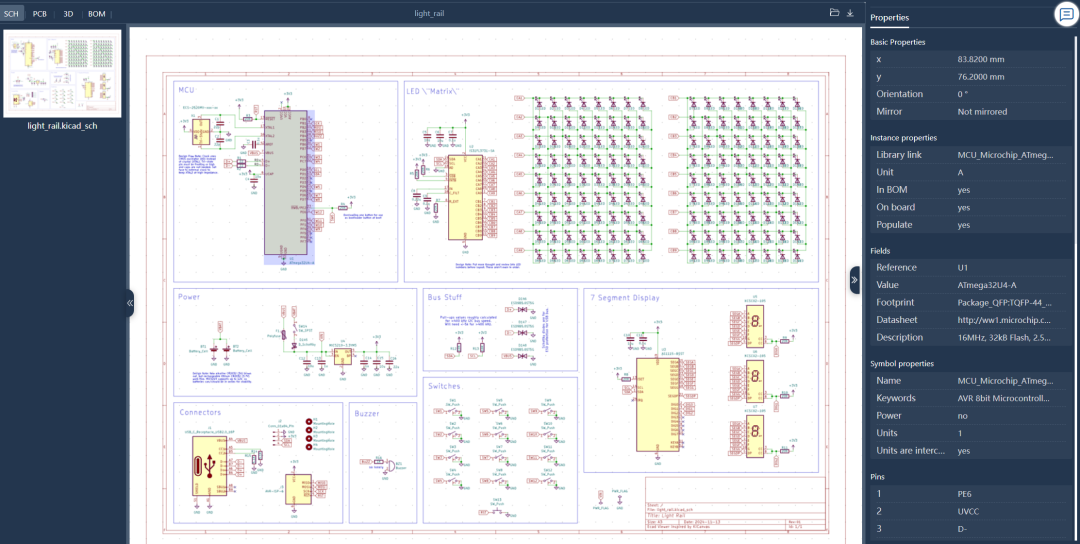

原理圖 & PCB

倉庫 & 下載

可以在Github中獲取開源倉庫：
https://github.com/nonik0/Light-Rail
