RA2L2產品簡介

特點

• 110-nm低功耗工藝

• 48MHz ArmCortex-M23內核

• 最大128KB閃存，16KB SRAM，4KB數據閃存

• 32pin到64pin，LQFP，QFN封裝

• USBFS，I3C，SSI，LPUART和CAN等多樣化接口

• 16位&32位GPT，32位LPAGT，RTC

• 工作溫度范圍：Ta=-40°C~125°C

• 工作電壓：1.6V-5.5V的寬工作電壓范圍

• 安全功能和加密功能

優勢

• 支持USB FS（全速）Type-C（外設接收模式，支持3.0A供電），I3C，SSI，LPUART，CAN等多樣化接口

• 集成CAN 2.0協議，可從上一代M16C/R8C CAN MCU進行遷移

• 優化的低功耗，88μA/MHz工作電流和0.25uA待機電流

• RA2系列之間的易移植性

• 通過減少外部器件的數量來降低系統成本

典型應用

• USB數據記錄器

• 標簽/熱敏打印機

• EV充電器

• 電池充電器

• 條形碼/RFID讀取器

• 電梯

產品鏈接

RA2L2 - 48MHz Arm Cortex-M23入門級USB通用微控制器 | Renesas瑞薩電子

https://www.renesas.cn/zh/products/ra2l2?queryID=19ad585bccea0d1b61aff578e2bebf8b

二

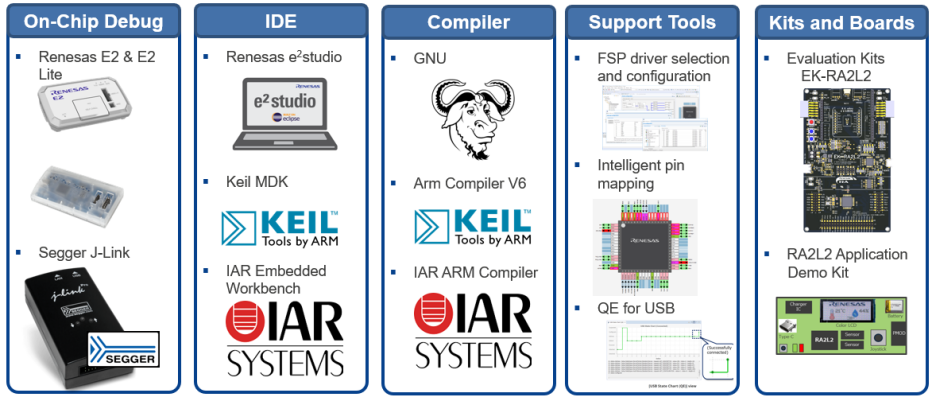

開發工具

跟其他的RA產品一樣，RA2L2支持的調試器包括瑞薩電子的E2/E2 Lite/EZ-CUBE3，SEGGER公司的J-Link，IAR公司的I-jet，Arm公司的ULINK，開源的CMSIS-DAP。

軟件開發依賴FSP（Flexible Software Package），FSP不僅提供了HAL Driver級別的驅動，還包含豐富的中間件如文件系統、USB協議棧和網絡協議等。另外，FreeRTOS和Azure RTOS的配置均可通過FSP UI界面完成。所有內容托管在GitHub（Releases · renesas/fsp）上，可自行下載。（您可復制下方鏈接至瀏覽器，或掃描二維碼進行查看）

GitHub（Releases · renesas/fsp）

https://github.com/renesas/fsp/releases/

編譯器則支持商用的Arm Compiler V6及IAR Arm Compiler，同時支持免費的GNU以及Arm LLVM。對于編譯器的版本要求，請參考鏈接Releases · renesas/fsp頁面Tools列表中的細節。（您可復制下方鏈接至瀏覽器，或掃描二維碼進行查看）

Releases · renesas/fsp

https://github.com/renesas/fsp/releases/

FSP可以內嵌到瑞薩電子基于eclipse平臺的IDE e²studio中使用。對于第三方的IDE如Keil MDK和IAR Embedded Workbench for Arm，需要結合RASC（RA Smart Configurator）獨立運行插件使用，可從GitHub（Releases · renesas/fsp）上自行下載，更多細節可參考RASC的文檔（RASC MDK IAR User Guide）。（您可復制下方鏈接至瀏覽器，或掃描二維碼進行查看）

GitHub（Releases · renesas/fsp）

https://github.com/renesas/fsp/releases/

RASC MDK IAR User Guide

https://renesas.github.io/fsp/_s_t_a_r_t__d_e_v.html#RASC-MDK-IAR-user-guide

各工具的下載鏈接請參考表格中的內容：

IDE

1

名稱：e²studio

版本/下載鏈接：

Renesas e²studio downloads

https://www.renesas.cn/zh/software-tool/e-studio#downloads

2

名稱：Keil MDK

版本/下載鏈接：

ARM Product Updates（keil.com）

https://www.keil.com/update/rvmdk.asp

3

名稱：

IAR Embedded Workbench for Arm

版本/下載鏈接：

IAR EW for Arm Free Trial Version

https://www.iar.com/products/architectures/arm/iar-embedded-workbench-for-arm/iar-embedded-workbench-for-arm-free-trial-version/

工具鏈

1

名稱：LLVM

版本/下載鏈接：

LLVM-embedded-toolchain-for-Arm/releases

https://github.com/ARM-software/LLVM-embedded-toolchain-for-Arm/releases

2

名稱：GCC

版本/下載鏈接：

arm-gnu-toolchain-downloads

https://developer.arm.com/downloads/-/arm-gnu-toolchain-downloads

ICE

1

名稱：E2&E2 Lite

版本/下載鏈接：

E2 emulator [RTE0T00020KCE00000R] | Renesas

https://www.renesas.com/en/software-tool/e2-emulator-rte0t00020kce00000r

E2 emulator Lite [RTE0T0002LKCE00000R] | Renesas

https://www.renesas.com/en/software-tool/e2-emulator-lite-rte0t0002lkce00000r

2

名稱：J-Link

版本/下載鏈接：

Segger Debug Probes J-Link

https://www.segger.com/products/debug-probes/j-link/

3

名稱：I-jet

版本/下載鏈接：

IAR I-jet

https://www.iar.com/embedded-development-tools

代碼生成器

1

名稱：RASC（RA Smart Configurator）

版本/下載鏈接：

說明文檔RASC MDK IAR User Guide

https://renesas.github.io/fsp/_s_t_a_r_t__d_e_v.html#RASC-MDK-IAR-user-guide

2

名稱：FSP

版本/下載鏈接：

Releases · renesas/fsp

https://github.com/renesas/fsp/releases/

關于示例代碼和開發板，可以參考以下表格中的鏈接：

1

名稱：RA產品例程

簡要說明：

包含RA系列產品的大部分例程^注

下載鏈接：

renesas/ra-fsp-examples

https://github.com/renesas/ra-fsp-examples

2

名稱：開發板

簡要說明：

RA系列的EK板

下載鏈接：

Renesas RA Microcontroller Evaluation Kits

https://www.renesas.com/en/products/microcontrollers-microprocessors/ra-cortex-m-mcus/ra-kits

三

評價板

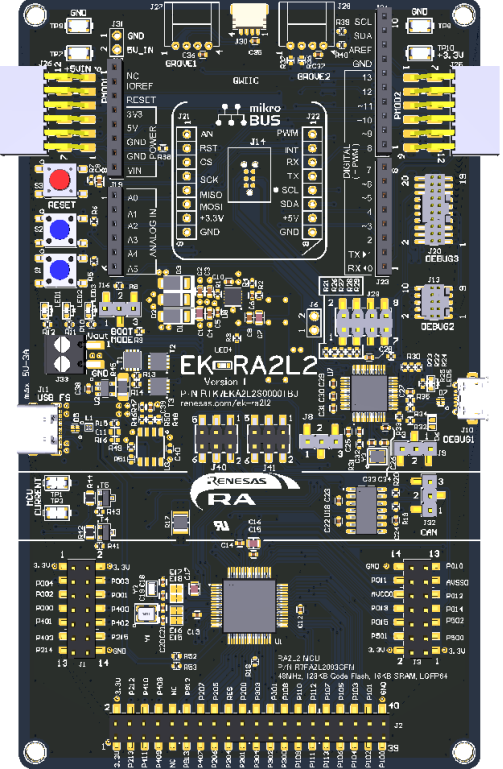

EK-RA2L2評價板

主要特點

• R7FA2L2093CFM（RA2L2 64引腳LQFP）

• 48MHz，ArmCortex-M23內核

• 128kB閃存，16kBSRAM，4kB數據閃存，USB FS，USB Type-C檢測

• MCU引腳直連訪問

• MCU電流測量點CAN總線x1（配備CAN總線收發器）

• USB Type-C接口和接收端

• USB-C接收端子（0.5A/1.5A/3.0A 5V）支持USB或外部電源供電（可自供電）

• USB-C接收端子（1.5A/3.0A 5V）支持USB-C供電（總線供電）

• CC引腳檢測VBUS的電流供應能力（0.5A/1.5A/3.0A 5V）

• VBUS監控

生態&系統控制訪問

• 通過USB提供5V輸入（Debug，FS（Type-C））或者外部供電

• 板載Debug（Segger J-Link）

• Debug in（SWD）

• Debug out（SWD）

• 3個用戶LED&2個用戶按鈕

• 2 SeeedGrove系統（I²C&analog）

• 2 Digilent Pmod^TM（SPI&I²C&UART）

• Arduino^TM（Uno R3）

• MikroElektronika^TMmikroBUS**

• SparkFun Qwiic（I²C）

• MCU boot配置跳線

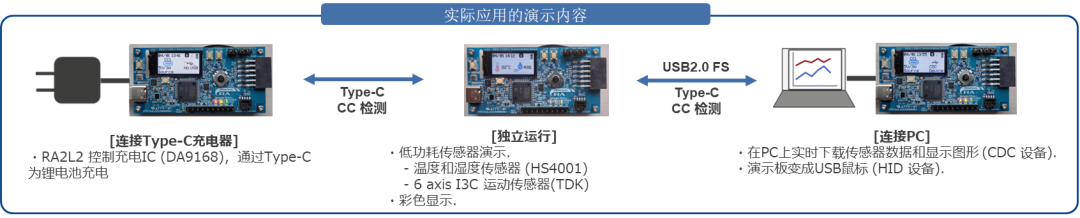

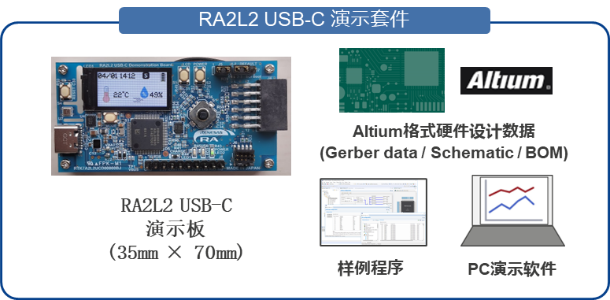

RA2L2應用演示套件

主要特點

• 演示RA2L2主要特點

• • USBFS+Type-C，低功耗Low Power，多樣化接口

• 具有USB電池應用功能的緊湊型單板

• • MCU（RA2L2），充電IC（DA9168），傳感器（溫濕度傳感器HS4001、6軸運動傳感器）

  • 1節電池，小型彩色LCD

• 支持3種演示用例和2種演示模式

• • 獨立運行，連接PC，連接Type-C充電器

  • 低功耗傳感器演示模式，鼠標演示模式
