在高速數字通信和射頻系統中，信號從發送端到接收端的傳輸過程中會遇到各種失真和畸變。群延遲（Group Delay）作為描述系統相位線性度的重要參數，直接影響著信號保真度和系統性能。本文將深入淺出地介紹群延遲的基本概念、應用場景，并通過仿真示例展示其在實際工程中的重要性。

群延遲的定義與物理意義

群延遲是描述信號通過系統時所需時間隨頻率變化的參數，定義為相位響應相對于角頻率的負導數。數學表達式為：

gd = -d(phase)/dω

其中：

·gd代表群延遲（單位：秒）

·phase是系統的相位響應

·ω是角頻率（rad/s）

群延遲的物理意義可以理解為多頻率成分信號通過系統時的"旅行時間"。理想情況下，系統對所有頻率成分的延遲時間應該相同（恒定群延遲），這樣信號各分量能同時到達接收端，保持波形不變。若群延遲隨頻率變化，不同頻率分量將產生時間差，導致信號失真。

在工程實踐中，可以使用巨霖SIDesigner仿真工具通過計算復數對數相對于頻率的導數來獲得群延遲值，具體實現為測量相位變化的負導數。

群延遲的應用范圍

通信系統設計

在現代通信系統中，特別是寬帶系統如5G、光纖通信等，群延遲特性直接影響信號質量。非恒定群延遲會導致符號間干擾（ISI），增加誤碼率。工程師需要通過群延遲分析優化濾波器、放大器等組件，確保整個通帶內群延遲波動最小。

高速數字電路

在PCB板級設計中，傳輸線、過孔、連接器等都會引入群延遲差異。例如DDR內存總線對時序要求嚴格，群延遲不一致可能導致建立/保持時間違規。使用巨霖SIDesigner進行群延遲仿真，可提前發現潛在的信號完整性問題。

射頻微波電路

在混頻器、放大器等射頻電路中，群延遲波動會引起相位失真，影響調制信號的星座圖。特別是在相控陣雷達等系統中，群延遲一致性直接關系到波束形成質量。

音頻處理系統

高端音頻設備要求群延遲在可聽頻率范圍（20Hz-20kHz）內保持平坦，否則會導致不同頻率聲音分量不同步，產生"相位失真"，影響音質。

群延遲的仿真實例分析

實例1：

SIDesigner中的傳輸線群延遲仿真

在使用SIDesigner信號完整性仿真中，可以在S參數仿真分析時直接獲取群延遲特性。如圖所示的仿真設置：

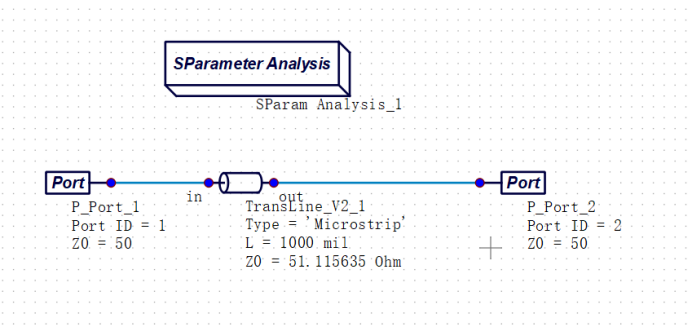

SIDesigner中的群延遲仿真設置示意圖

1. 創建包含傳輸線的PCB模型

2. 使用S參數仿真工具提取S參數

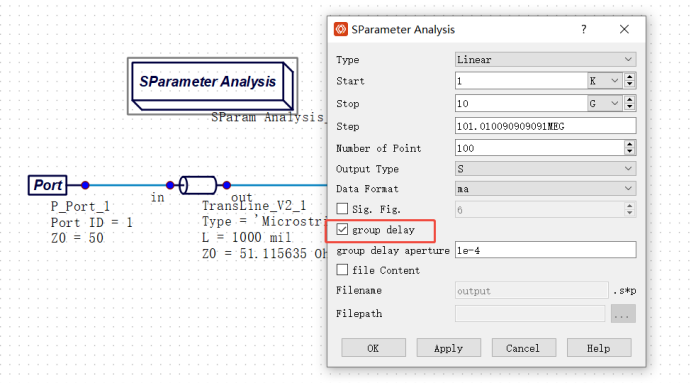

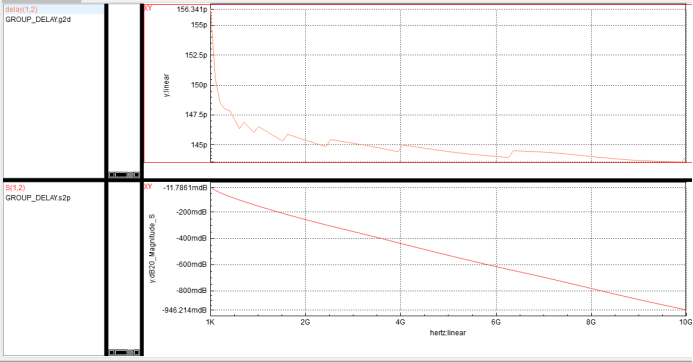

3. 在S參數仿真控制器中勾選group delay，SIDesigner將提取S參數的同時可獲得群延遲信息，如下圖所示：

實例2：

SIDesigner波形顯示器中的群延遲計算

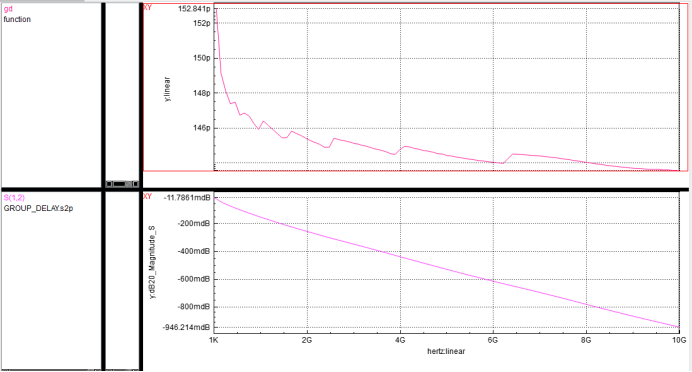

SIDesigner波形顯示器提供了專門的群延遲分析函數，支持S參數的群延遲計算。在數據顯示窗口通過公式gd=group_delay('S(1,2)')，可以將S參數轉換獲得群延遲信息。

群延遲的優化與實踐建議

1. 相位線性化：使用全通濾波器或數字均衡技術補償非線性相位響應。

2. 傳輸線設計：通過調整PCB疊層結構（介電常數、厚度）優化傳輸線群延遲。

3. 元件選擇：選擇群延遲特性好的濾波器、放大器等有源器件。

4. 系統級仿真：在SIDesigner等平臺進行端到端仿真，綜合考慮各模塊的群延遲貢獻。

5. 測試驗證：使用矢量網絡分析儀(VNA)實測群延遲，與仿真結果對比。

群延遲作為表征系統相位特性的重要參數，在高速數字設計、通信系統、音頻工程等領域都有廣泛應用。通過使用巨霖SIDesigner工具進行仿真分析，工程師能夠在設計階段預測和優化群延遲特性，避免因相位失真導致的系統性能下降。隨著信號速率不斷提升，對群延遲的理解和控制將變得愈加重要，它如同信號傳輸過程中的隱形守護者，默默確保著每一位數據比特的準時到達。
