Texas Instruments TLV351x高速比較器數據手冊
Texas Instruments TLV351x高速比較器是一款帶推挽輸出的5V單通道比較器。該器件具有出色的速度功率組合，傳播延遲為7ns。它還具有2.7V至5.5V全電源電壓范圍，每通道靜態電源電流僅為1mA。該器件包括上電復位 (POR) 功能。該功能確保輸出一直處于已知狀態（輸出LOW），直到輸出響應輸入之前最低電源電壓已經達到。該功能防止系統上電和斷電期間錯誤輸出。
數據手冊：*附件：Texas Instruments TLV351x高速比較器數據手冊.pdf
Texas Instruments TLV351x提供有引線的和無引線的標準封裝。該器件具有軌到軌輸入、低失調電壓和大輸出驅動電流。這些特性，再加上快速響應時間，使該比較器非常適合用于電流檢測、零交叉檢測以及精度與速度至關重要的各種其他應用。這些器件額定運行在-40°C至+125°C擴展溫度范圍內。
特性
- 傳播延遲：6ns
- 高切換頻率：180MHz
- 寬電源電壓范圍：2.7 V至5.5 V
- 輸入失調電壓：+/- 1mV（典型值）
- 低供電電流：每通道1.1mA
- 輸入電壓范圍比任一電源軌大300mV
- 內部遲滯：2.3mV
- 上電復位提供已知的啟動條件
- 推挽輸出
- 溫度范圍：-40 °C至+125 °C
應用

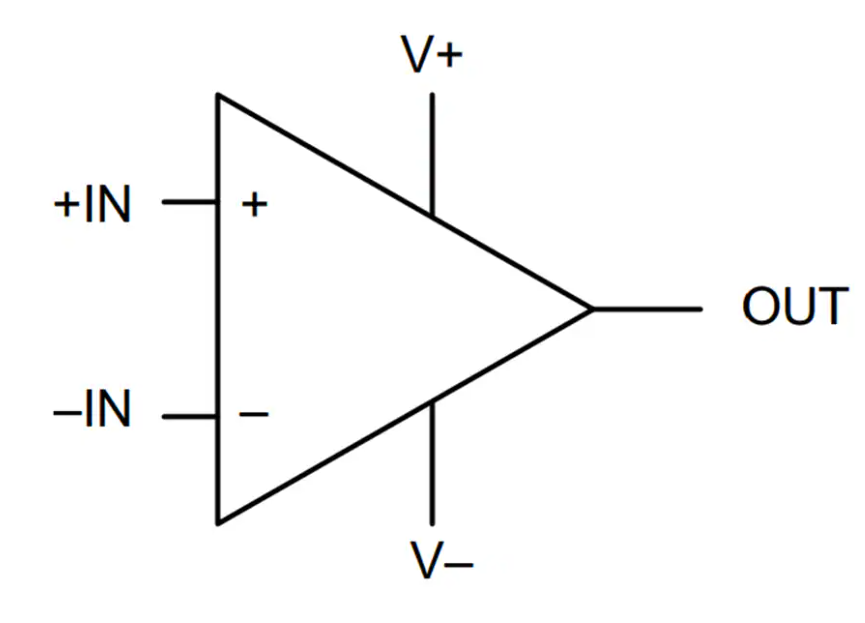

功能框圖
