一、GB 19517-2023:電氣設備安全與EMC的基礎綁定
作為覆蓋交直流≤1500V 設備的安全規范,GB 19517-2023 將EMC要求融入設備設計核心:

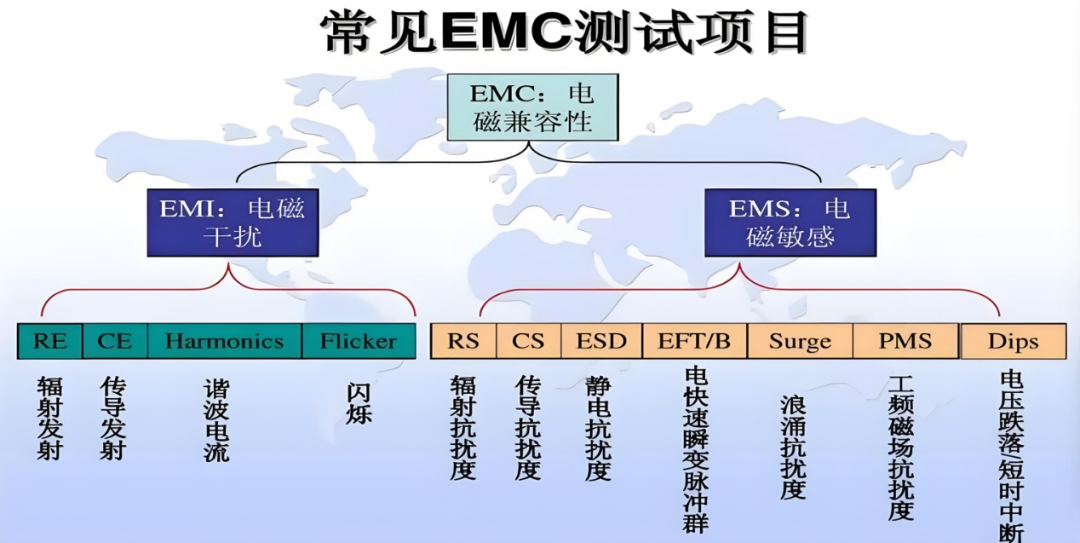

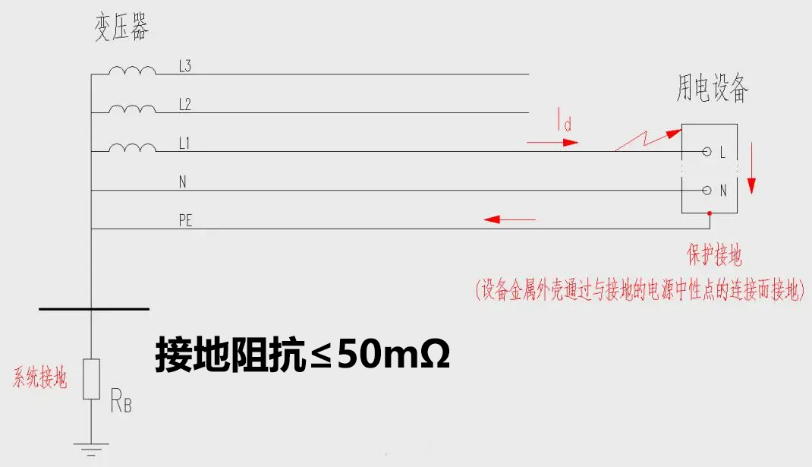

接地與屏蔽:I 類設備強制接地,100kHz 測試下接地阻抗≤50mΩ,IP54 + 防護等級隱含 1GHz 屏蔽效能≥60dB,從結構上抑制共模干擾與電磁泄漏;
絕緣與抗擾:交流 1000V 設備需滿足電氣間隙≥8mm、爬電距離≥12mm,降低電弧干擾風險。據雷卯 EMC 小哥的項目經驗,搭配雷卯 TVS 器件可進一步提升抗擾度,滿足標準中 “電磁 / 熱 / 振動間接作用” 的約束要求。
該標準替代 2009 版后,新增 III 類設備分類,雷卯電子針對 SELV 安全特低電壓設備開發了專用EMC防護方案,強化結構完整性的同時優化電磁兼容性。
二、GB/T 34131-2023:BMS 的 EMC “硬指標” 與雷卯防護方案
電池管理系統(BMS)的 EMC 性能直接影響電池狀態監測精度,雷卯電子針對標準中的強制要求推出全鏈路防護方案:

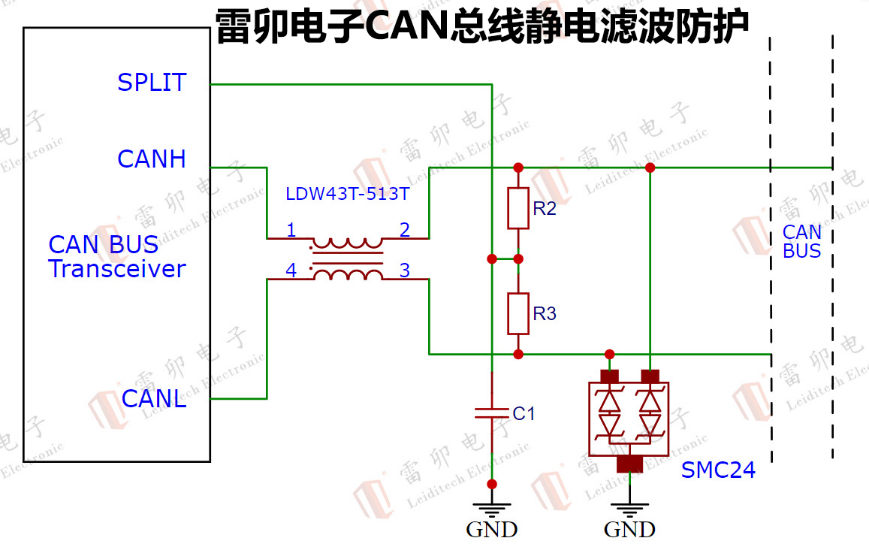

信號端口強制測試:CAN 總線需通過 ±8kV 接觸放電 + 30V/m 射頻輻射(80MHz~2GHz)組合測試。雷卯電子的 SMC24 多路保護器件(電容 < 50pF)搭配雷卯LDW43T -513T共模電感,可確保信號完整性,經雷卯 EMC 實驗室驗證,該方案滿足汽車級 AEC-Q101 認證要求;
電源與采樣抗擾:電源端口需通過 100kHz~10MHz 傳導騷擾測試(限值≤40dBμV),模擬量輸入端口承受 1kV 浪涌沖擊。雷卯電子推薦 SMBJ75CA TVS 用于 AFE 模擬前端防護,抗擾后電壓 / 電流采樣誤差≤0.5%,符合標準嚴苛要求。
標準迭代后新增液流電池、氫能 BMS 覆蓋,雷卯EMC小哥參與多家頭部企業的 BMS 整改項目,通過器件選型與 PCB 布局優化,幫助客戶快速通過 EMC 測試。
三、GB/T 36548-2024:并網 EMC 的 “最后一道關卡” 與雷卯測試支持
儲能電站接入電網前需通過 GB/T 36548-2024 的 EMC 強制驗收,雷卯電子為并網測試提供從預測試到整改的全流程服務:
電能質量與輻射:諧波電流需符合 GB/T 14549 二級限值,30MHz~1GHz 射頻輻射≤40dBμV/m。雷卯EMC合作實驗室可提供 3m 法暗室預測試,通過頻譜分析儀定位輻射源,結合雷卯 SMCJ 系列 TVS 與濾波電感方案,有效降低諧波與輻射干擾;

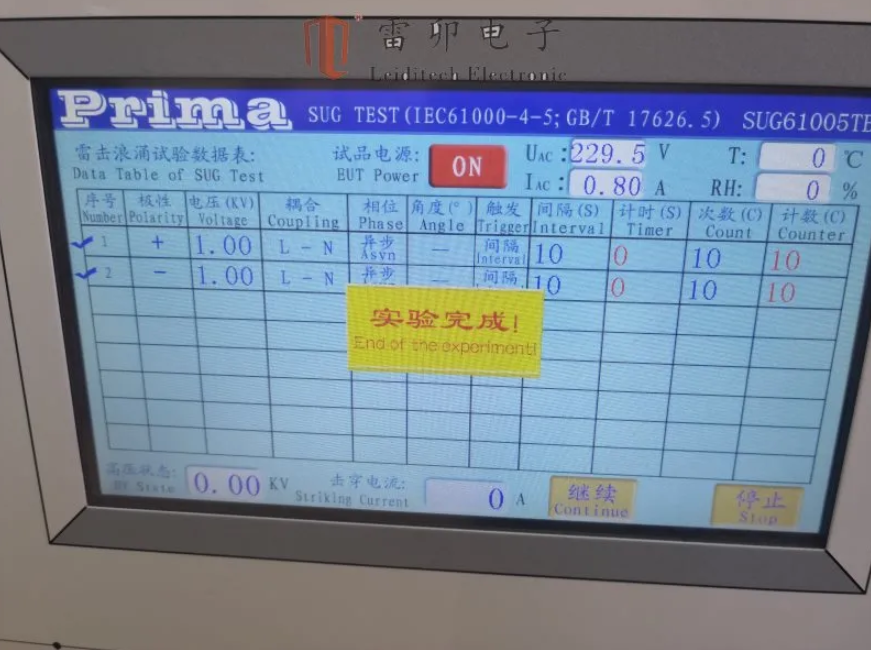

抗擾度實戰測試:需通過 30V/m 射頻(80MHz~2GHz)、2kV 浪涌抗擾測試。雷卯電子的浪涌發生器(SUG61005TB)可模擬電網瞬態干擾,其工程師團隊(含雷卯 EMC 小哥)基于 RTDS 實時仿真技術,幫助客戶提前發現抗擾度薄弱點并完成整改。
? ? ?技術升級:替代 2018 版后,新增構網型儲能 EMC 測試要求(如虛擬同步機諧波特性),測試方法引入 “實時數字仿真(RTDS)+ 實際測試” 聯合驗證,更貼近電網真實工況。
四、NB/T 31016-2019:變流器(PCS)的 EMC “硬約束” 與雷卯優化方案
儲能變流器(PCS)的 EMC 設計是系統穩定的關鍵,雷卯電子從器件到系統級提供專業支持:
開關器件控制:IGBT 開關過程 dv/dt≤1000V/μs,雷卯EMC小哥推薦門極驅動電阻與吸收電容組合方案,可有效抑制高頻振蕩,經實測 dv/dt 控制在 800V/μs 以內;
濾波與輻射控制:直流母線需配置≥1mH 共模電感(100kHz~10MHz 衰減·≥30dB),雷卯 LDW 系列共模電感搭配 10μF 差模電容,可滿足 30MHz~1GHz 頻段輻射發射≤40dBμV/m 的要求。
針對構網型變流器新增的虛擬阻抗諧波抑制要求,雷卯 EMC 小哥協助客戶整改某儲能項目,通過優化 PCB 分層與接地拓撲,結合雷卯磁珠元件,使變流器并網時相位同步抗擾度提升30%。
五、標準落地:雷卯電子助力 EMC 從 “要求” 到 “實踐” 的閉環
以 T/CNESA 1000-2019《電化學儲能系統評價規范》為例,EMC 合規性占評價總分 15%,雷卯電子提供全鏈條落地支持:

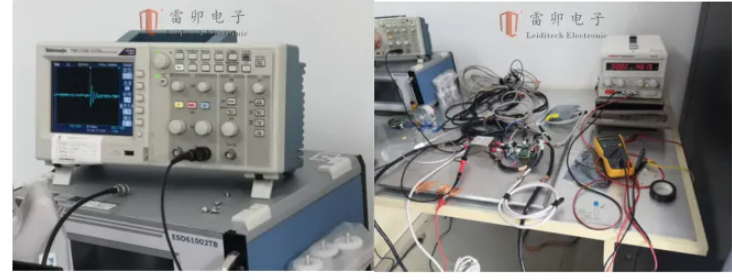

? ? ?合規性測試:雷卯合作EMC實驗室可完成 1.2 倍額定干擾下的系統功能保留率測試(要求≥90%),通過加速壽命測試驗證 EMC 干擾導致的壽命衰減≤5%;
工程化服務:雷卯電子的技術團隊提供從 PCB 設計(4層板分層建議)、器件選型(TVS/ESD/ 電感)到整改調試的一站式服務,已助力 20 + 儲能項目通過 EMC 驗收。
從標準解讀到方案落地,雷卯電子始終以技術為核心,推動電化學儲能行業 EMC 性能升級。
-
