Texas Instruments AMC0x11S精密隔離放大器采用2.25V高阻抗輸入，具有固定增益和單端輸出。高阻抗輸入優化用于連接高阻抗電阻分壓器或其他高輸出阻抗的電壓信號源。

數據手冊：*附件：Texas Instruments AMC0x11S精密隔離放大器數據手冊.pdf

隔離柵將系統中在不同共模電壓水平上工作的部分隔開。它具有很強的抗磁干擾能力，經認證可提供高達3kVRMS (60s) 的基本隔離（D封裝）和高達5kVRMS 的增強型隔離 (DWV封裝)。

Texas Instruments AMC0x11S輸出與輸入電壓成比例的單端信號，固定增益為1V/V。輸出設計用來直接連接ADC的輸入。施加到REFIN引腳上的電壓設定0V輸入時的輸出電壓。AMC0x11S器件采用8引腳寬體和窄體SOIC封裝，額定溫度范圍為-40°C至+105°C。

特性

• 線性輸入電壓范圍：0 V至2.25 V
• 高輸入阻抗：1GΩ（典型值）
• 電源電壓范圍
  • 高側 (VDD1)：3.0V至5.5V
  • 低側 (VDD2): 3.0V至5.5V
• 固定增益：1V/V
• 單端輸出
• 低直流誤差
  • 失調誤差：±1 mV（最大值）
  • 失調漂移：±25μV/°C（最大值）
  • 增益誤差：±0.25%（最大值）
  • 增益漂移：±40 ppm/°C（最大值）
  • 非線性度：0.02%（最大值）
• 高CMTI：50V/ns（最小值）
• 低EMI，符合CISPR-11和CISPR-25標準
• 隔離等級
  • AMC0211S - 基本隔離
  • AMC0311S - 增強隔離
• 安全相關認證
  • DIN EN IEC 60747-17 (VDE 0884-17)
  • UL1577
• 額定工業溫度范圍：-40°C至+105°C

應用

• 電機驅動器
• 光伏逆變器
• 服務器電源單元 (PSU)
• 混合動力電動汽車
• EV充電站

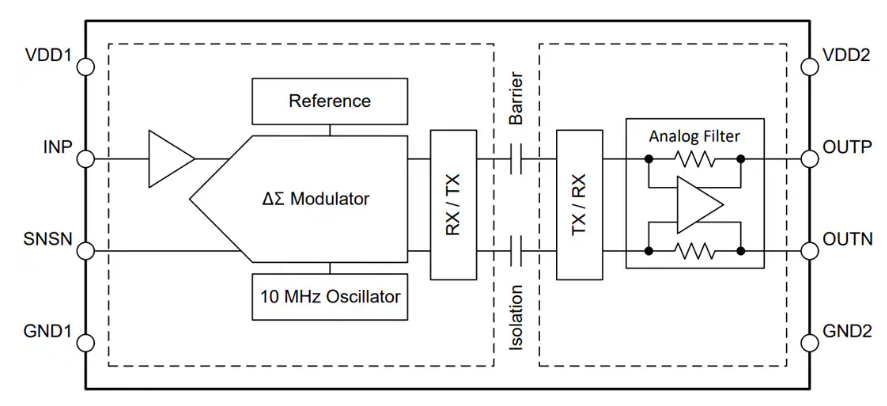

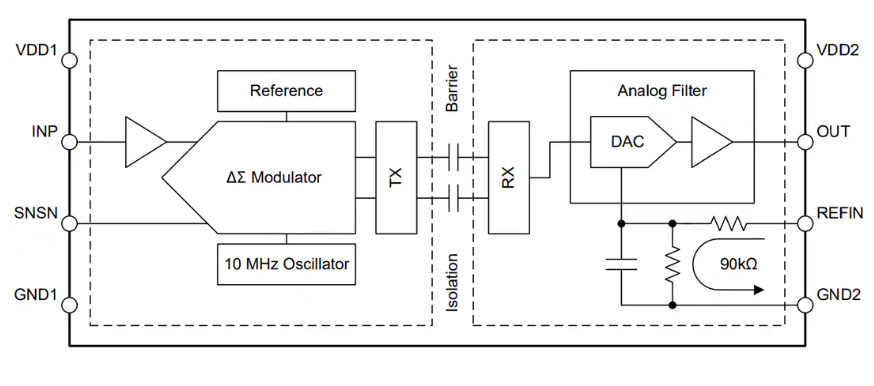

功能框圖
